Instructions – Pièces

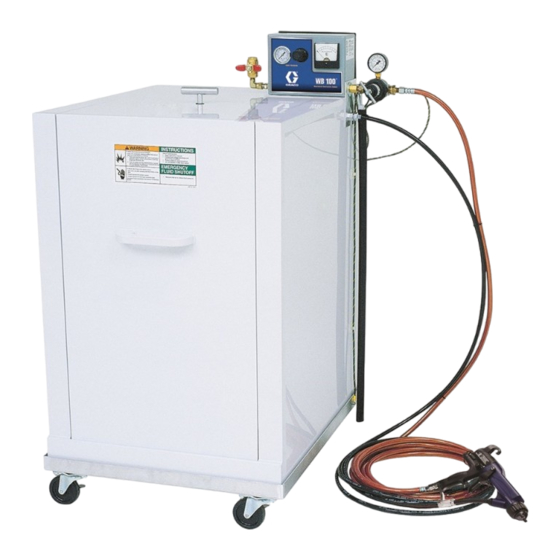

Système d'isolation WB100 et pistolet
Pro Xp™ 60 WB
Système de pulvérisation pneumatique à utiliser avec les fluides à base aqueuse conducteurs pulvérisés
électrostatiquement qui répondent à l'une des conditions d'ininflammabilité mentionnées en page 3.
À usage professionnel uniquement.
Importantes instructions de sécurité
Veuillez lire toutes les mises en garde et instructions de ce manuel.
Conservez ces instructions.
Pression maximum de service du
fluide de 7 bars (0,7 MPa, 100 psi)
Pression maximum de service de l'air
de 7 bars (0,7 MPa, 100 psi)
Consultez les pages 3 et 4 pour
connaître les références des modèles
et les informations concernant les
homologations.
PROVEN QUALITY. LEADING TECHNOLOGY.
332412B
FR

Publicité

Table des Matières
loading

Manuels Connexes pour Graco WB100

Sommaire des Matières pour Graco WB100

  • Page 1 Instructions – Pièces Système d'isolation WB100 et pistolet 332412B Pro Xp™ 60 WB Système de pulvérisation pneumatique à utiliser avec les fluides à base aqueuse conducteurs pulvérisés électrostatiquement qui répondent à l'une des conditions d'ininflammabilité mentionnées en page 3. À usage professionnel uniquement.

  • Page 2: Table Des Matières

    Dimensions ............96 Dépannage des défauts de fonctionnement du pistolet ..........47 Données techniques ..........97 Dépannage des problèmes électriques ....48 Garantie Graco concernant le Pro Xp ......98 Réparation ............50 Préparation du pistolet pour l'entretien ....50 332412B...

  • Page 3: Modèles

    Référence Modèle Description 24N580 WB100 Boîtier isolant 233825 pour produits à base aqueuse avec un pistolet pulvérisateur électrostatique pneumatique standard référence L60T17, un flexible pneumatique mis à la terre 235070 et un flexible blindé pour produits à base aqueuse 24M732.

  • Page 4: Modèles Homologués Fm Et Conformes À La

    Description Référence Modèle 24P630 WB100 Boîtier isolant 246511 pour produits à base aqueuse avec un pistolet pulvérisateur électrostatique pneumatique standard référence L60T18, un flexible pneumatique mis à la terre 235070 et un flexible non blindé pour produits à base aqueuse 24M733.

  • Page 5: Mises En Garde

    • Utilisez exclusivement le flexible pneumatique conducteur rouge de Graco avec ce pistolet. N'utilisez pas les flexibles pneumatiques noir ou gris de Graco. • Ne raccordez pas deux flexibles ensemble. Installez un seul flexible à fluide à base aqueuse Graco entre l'alimentation en fluide isolée et le pistolet pulvérisateur.
  • Page 6 Mises en garde AVERTISSEMENT RISQUES D'INCENDIE ET D'EXPLOSION Les poussières de combustibles sur le site peuvent s'enflammer ou exploser. Afin d'empêcher tout incendie ou explosion : • Les fluides utilisés doivent répondre aux normes d'inflammabilité suivantes : • Homologués FM, FMc : Le produit ne satisfait pas au test de brûlage continu lorsqu'il est testé...
  • Page 7 Mises en garde AVERTISSEMENT ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez un équipement de protection approprié lorsque vous vous trouvez dans la zone de fonctionnement, afin d'éviter des blessures graves, y compris des lésions oculaires ou auditives, l'inhalation de vapeurs toxiques et des brûlures. Cet équipement de protection comprend ce qui suit, mais ne s'y limite pas : •...

  • Page 8: Présentation Du Pistolet

    à un système d'isolation de tension d'une marque Le produit ne satisfait pas au test de brûlage continu autre que Graco ou si le pistolet fonctionne à plus de 60 kV. lorsqu'il est testé en application de la norme D4206 de l'ASTM.
  • Page 9 Remplacez-le par un rouge relié à la terre bouchon (fourni) si de Graco. vous le souhaitez. Entrée de fluide Flexible d'alimentation Bouton de réglage du Permet de régler le en fluide à base fluide...

  • Page 10: Pistolets Smart

    Présentation du pistolet Pistolets Smart Commutateur de réglage de la tension Le module de pistolet Smart affiche la tension de pulvérisation, l'ampérage, la vitesse de l'alternateur ainsi que le paramètre de tension (basse ou haute). Il permet Le commutateur de réglage de la tension (VA) permet à également à...

  • Page 11: Affichage Des Erreurs

    Présentation du pistolet Affichage des erreurs REMARQUE : après 2 secondes d'inactivité, l'affichage revient à l'écran de fonctionnement. Si le module Smart perd la communication avec REMARQUE :l'utilisateur peut bloquer le l'alimentation électrique, l'écran Erreur apparaît, paramètre de basse tension. Consultez la section le témoin Hz passe au rouge ;...
  • Page 12 Présentation du pistolet Table 1 . Légendes des figures 2–9. Description Objectif Élément Commutateur de réglage de la Le commutateur à deux positions tension permet de mettre la tension du pistolet Smart en basse pression (LO) ou en haute pression (HI). Ce commutateur est opérationnel en mode Fonctionnement et en mode Diagnostic.
  • Page 13 Présentation du pistolet Description Objectif Élément Témoin de tension En mode Diagnostic, les deux DEL supérieures droites de l'écran s'allument, indiquant que la valeur affichée est en kV. Consultez la Fig. 6. Témoin Courant En mode Diagnostic, les deux DEL inférieures droites de l'écran s'allument, indiquant que la valeur affichée est en uA.

  • Page 14: Mode Diagnostic

    Présentation du pistolet Mode Diagnostic Le mode Diagnostic comprend quatre écrans qui affichent et maintenez pendant environ 5 secondes afin de revenir les données relatives au pistolet : en mode Fonctionnement. • Écran Tension (en kilovolts) • Écran Courant (en microampères) •...

  • Page 15: Écran Vitesse D'alternateur (En Hertz)

    Présentation du pistolet Écran Vitesse d'alternateur (en hertz) Écran de verrouillage de la basse tension L'écran Vitesse d'alternateur (en hertz) est le troisième L'écran Verrouillage de la basse tension est le quatrième écran du mode Diagnostic. Consultez la Fig. 8 et le écran du mode Diagnostic.

  • Page 16: Installation

    électrostatique est raccordé à un système d'isolation de tension d'une marque autre que Graco ou si le pistolet fonctionne à plus de 60 kV. Panneau de mise en garde Permet un apport d'air frais afin de réduire le risque d'incendie ou d'explosion provoqué...

  • Page 17: Conduite D'alimentation En Air

    Mise à la terre de l'armoire 3. Raccordez le flexible pneumatique conducteur rouge de Graco (P) entre le régulateur d'air du pistolet (N) et Raccordez le fil de terre principal (V) à une véritable terre. l'entrée d'air de ce dernier. Le raccord d'entrée d'air du pistolet présente un filetage à...

  • Page 18: Raccordement Du Flexible Pour Fluide À Base Aqueuse

    Raccordement du flexible pour fluide à base aqueuse Utilisez toujours un flexible pour fluide à base aqueuse Graco entre la sortie de fluide du système d'isolation électrique et l'entrée du fluide au pistolet. Le flexible pour fluide à base aqueuse (101) se compose d'un tuyau intérieur en PTFE (T) et d'une protection extérieure...
  • Page 19 (F) sur le tuyau (T). Enfoncez le raccord cannelé (G) dans le tuyau jusqu'à ce que son épaulement s'appuie sur le tuyau. On obtient ainsi un nouveau flexible à fluide Graco pour produits à base aqueuse équipés selon ces dimensions. AVIS Veillez à...
  • Page 20 flexible sur l'écrou de détente peut provoquer une décharge électrique. Figure 16 Dimensions d'un flexible non blindé 24M733 avec un boîtier WB100 Figure 14 Dimensions d'un flexible blindé 24M732 avec le boîtier WB100 Figure 17 Raccord d'un flexible non blindé 24M733 avec un boîtier WB100...
  • Page 21 (C) du flexible doit est raccordé à un système d'isolation de tension d'une être enfoncée dans l'embout quand l'écrou de marque autre que Graco ou si le pistolet fonctionne à détente est serré. Tout mauvais montage du plus de 60 kV.
  • Page 22 Installation Figure 19 Installation type, système pour produits à base aqueuse PRO Xp WB100 332412B...
  • Page 23 (partie de l'ensemble de porte) Flexible pneumatique rouge mis à la terre de Vanne d'arrêt d'air de type Graco (filetages à gauche) purge accessoire Fil de terre du flexible * Ces éléments sont nécessaires pour un fonctionnement pneumatique du pistolet en toute sécurité.

  • Page 24: Accessoires Du Kit D'agitateur

    Installation Accessoires du kit d'agitateur Pour ajouter un agitateur au système isolé de Graco, commandez la référence 245895. Consultez la section Kit d'agitateur 245895, page 94 pour voir la liste des pièces du kit. 1. Déchargez la tension du système (consultez la section Procédure de décharge de la tension du fluide et de...

  • Page 25: Accessoire De Kit De Régulateur De Fluide

    (504). Branchez le tuyau (507) sur l'entrée Pour ajouter un régulateur de fluide au système isolé de d'air de la pompe. Graco, commandez la référence 245944. Consultez la section Kit de régulateur de fluide 245944, page 95 pour 13.

  • Page 26: Mise En Service Du Pistolet

    à la terre en branchant le consultez votre distributeur Graco. Consultez la section flexible pneumatique relié à la terre rouge Graco et Remplacement du capuchon d'air et de la buse, page en branchant le fil de terre du flexible pneumatique à...
  • Page 27 Si vous portez des gants autre que soient conductrices et mises à la terre. Lors du rinçage ceux fournis par Graco, découpez la partie des gants du pistolet pulvérisateur, le bac de récupération utilisé enveloppant les doigts ou la paume pour vous assurer pour collecter l'excès de fluide doit être électriquement...

  • Page 28: Vérification De La Mise À La Terre Du Pistolet

    électrique et trop élevée, remplacez le flexible pneumatique. entraîner des dommages corporels et matériels graves. Le mégohmmètre Graco référence 241079 est disponible en tant qu'accessoire afin de vérifier la mise à la terre du pistolet.

  • Page 29: Rinçage De L'équipement Avant Utilisation

    Mise en service du pistolet 8. Utilisez ohmmètre (AA) pour mesurer la résistance entre la cosse de terre de l'armoire (214) et une véritable prise de terre (CC). La résistance doit être inférieure à 100 ohms. Figure 23 Vérification de la mise à la terre de l'armoire Rinçage de l'équipement avant utilisation L'équipement a été...

  • Page 30: Fonctionnement

    1. Mettez la vanne ES ON/OFF en position OFF et attendez 30 secondes. ⃞ Le flexible pour fluide à base aqueuse Graco est en bon état et ne présente ni entailles ni marques d'usure sur l'enveloppe en PTFE. Remplacez le flexible s'il est endommagé.

  • Page 31: Procédure De Décompression

    Fonctionnement Procédure de décompression Remplissage de l'alimentation en produit 1. Exécutez la Procédure de décharge de la tension du fluide et de mise à la terre, page 2. Exécutez la Procédure de décompression, page 1. Mettez l'interrupteur marche/arrêt du système ES en 3.

  • Page 32: Réglage Du Jet

    L60M19 MRG uniquement), page 90 ou bien consultez votre distributeur Graco. Pour installer la buse, consultez la section Remplacement du capuchon d'air, de la buse de pulvérisation et de la buse (modèle L60M19), page Pour réduire les risques de rupture de composant pouvant provoquer de graves blessures, ne dépassez...
  • Page 33 Fonctionnement 4. Placez le capuchon d'air en desserrant sa bague 8. Assurez-vous que le commutateur ES On-Off (J) est de retenue et en le faisant tourner pour obtenir un en position OFF (O). jet pulvérisé vertical ou horizontal. Vissez la bague de retenue jusqu'à...
  • Page 34 Fonctionnement 11. Pulvérisez un jet de test. Vérifiez l'atomisation. Si 14. Assurez-vous que le témoin ES (témoin Hz sur les une atomisation excessive survient avec la pression pistolets Smart) est allumé, ou vérifiez que le témoin minimum, réglez la vanne de limiteur en conséquence. kV du boîtier d'isolation affiche une valeur entre 45 à...

  • Page 35: Arrêt

    Fonctionnement Arrêt 4. Suspendez le pistolet à son crochet en orientant la buse vers le bas. Assurez-vous que le pistolet ne s'est pas débranché de la terre. 1. Déchargez la tension du système ; consultez la section Procédure de décharge de la tension du fluide et de mise à...

  • Page 36: Maintenance

    Maintenance Maintenance Rinçage • Rincez avant de changer de fluide, avant que ce dernier 3. Exécutez la Procédure de décompression, page ne sèche dans l'équipement, en fin de journée, avant l'entreposage et avant de réparer l'équipement. • Rincez à la pression la plus basse possible. Examinez les raccords pour vous assurer qu'ils ne fuient pas, et resserrez-les si nécessaire.

  • Page 37: Nettoyage Quotidien Du Pistolet

    Maintenance Nettoyage quotidien du pistolet 1. Mettez le commutateur ES On-Off en position OFF (O). 5. Retirez le capuchon d'air. 2. Rincez le pistolet. Consultez la section 6. Nettoyez le capuchon d'air, la bague de retenue Rinçage, page et la buse avec une brosse souple et un solvant ininflammable.

  • Page 38: Entretien Quotidien Du Système

    Maintenance Entretien quotidien du système 1. Exécutez la Procédure de décompression, page 8. Nettoyez l'armoire : 2. Nettoyez les filtres à fluide et les filtres à air. • Examiner l'armoire et nettoyez toutes les éclaboussures de peinture. Les résidus de peinture 3.

  • Page 39: Tests Électriques

    Le mégohmmètre référence 241079 (AA - consultez la Fig. 25) n'est pas homologué pour une utilisation en distributeur Graco. zone dangereuse. Afin de réduire le risque d'étincelles, n'utilisez pas de mégohmmètre pour vérifier la mise à...

  • Page 40: Test De Résistance De L'alimentation Électrique

    Tests électriques Test de résistance de l'alimentation électrique 1. Exécutez toutes les étapes de la section Préparation du pistolet pour l'entretien, page 2. Débranchez l'alimentation électrique (11). 3. Débranchez l'alternateur de la turbine (15) de l'alimentation électrique. 4. Mesurez la résistance entre les barrettes de terre de l'alimentation électrique (EE) et le ressort (11a).

  • Page 41: Test De La Résistance De L'électrode

    Figure 27 Test de la résistance de l'électrode connaître les autres causes possibles des mauvaises performances ou bien contactez votre distributeur Graco. 5. Retirez l'électrode (3), consultez la section Remplacement de l'électrode, page 54. Mesurez la résistance entre le contact (HH) et le contacteur de l'électrode (GG).

  • Page 42: Test De Résistance De La Barrette De Terre

    Tests électriques Test de résistance de la barrette de Test de la résistance du cylindre terre Retirez la porte du boîtier. À l'aide d'un ohmmètre, mesurez la résistance entre la pompe (209) et la cosse de terre À l'aide d'un ohmmètre, mesurez la résistance entre le (214).

  • Page 43: Dépannage

    Dépannage Dépannage composants du système sont reliés électriquement via le fluide à base aqueuse conducteur. Avant de procéder à la recherche des pannes ou à l'entretien du système d'isolation électrique, il faut L'installation et l'entretien de cet équipement imposent déterminer quel composant du système est le plus d'accéder à...

  • Page 44: Inspections Visuelles

    Dépannage Inspections visuelles 7. Assurez- vous que le système d'isolation électrique se trouve sur le mode « isolation » qui permet d'isoler la Avant tout, vérifiez l'absence de défauts visibles ou tension du fluide du circuit de terre. d'erreurs dans le système pour déterminer si le défaut 8.
  • Page 45 Dépannage Tests Si l'absence de tension persiste, démontez le pistolet • Si l'appareil de mesure affiche une valeur inférieure à pulvérisateur et le flexible du système d'isolation de la 45 kV, exécutez la Tests électriques, page 39 afin de tension et assurez-vous que le pistolet et le flexible seuls vérifier la résistance du pistolet et de l'alimentation gardent la tension en effectuant les tests suivants.

  • Page 46: Dépannage Relatif Aux Défauts Du Jet

    Dépannage Dépannage relatif aux défauts du jet Recherchez toutes les solutions possibles dans les Certains problèmes de jet pulvérisé sont dus à un tableaux de dépannage avant de démonter le pistolet. déséquilibre entre l'air et le fluide. Problème Cause Solution Pulvérisation imprécise ou présentant Pas de fluide.

  • Page 47: Dépannage Des Défauts De Fonctionnement Du Pistolet

    Dépannage Dépannage des défauts de fonctionnement du pistolet Problème Cause Solution Brouillard de pulvérisation excessif. Pression d'air d'atomisation trop élevée. Fermez un peu la vanne de limiteur d'air ou diminuez autant que possible la pression de l'air ; elle doit être de 3,2 bars (0,32 MPa, 45 psi) minimum au niveau du pistolet pour avoir une tension maximum.

  • Page 48: Dépannage Des Problèmes Électriques

    LO (pistolets Smart uniquement) ; remplacer si nécessaire. Présence de peinture ou d'autres Nettoyez l'intérieur du caisson. résidus à l'intérieur du caisson WB100 provoquant un court-circuit. Le témoin ES, ou Hz, n'est pas allumé. Le commutateur de marche/arrêt du Mettez en position ON (I).
  • Page 49 Dépannage Problème Cause Solution L'opérateur reçoit une faible décharge. Opérateur non relié à la terre ou à Consultez la section proximité d'un objet non relié à la terre. Mise à la terre, page Pistolet non relié à la terre. Consultez la section Vérification de la mise à...

  • Page 50: Réparation

    111265. Veillez à ne pas mettre trop de graisse. Afin de réduire les risques d'incendie, d'explosion ou de • Utilisez uniquement des pièces d'origine Graco. décharge électrique : avant de rincer le pistolet. N'utilisez pas de pièces provenant d'autres modèles de pistolet Pro, ne les mélangez pas non plus.

  • Page 51: Remplacement Du Capuchon D'air Et De La

    ; ne faites jamais fonctionner le pistolet si sa bague de contact n'est pas en place. Remplacez toujours la bague de contact par une pièce d'origine Graco. AVIS Mettez de la graisse sans silicone, référence 111265, sur le petit joint torique (4b). Veillez à ne pas mettre trop de graisse.

  • Page 52: Remplacement Du Capuchon D'air, De La Buse De Pulvérisation Et De La Buse (Modèle L60M19)

    ; ne faites jamais fonctionner le pistolet si sa bague conductrice n'est pas en place. Remplacez toujours la bague conductrice par une pièce d'origine Graco. Figure 33 Dépose du capuchon d'air 5. Actionnez le pistolet et retirez la buse (4) à l'aide d'une 3.
  • Page 53 Réparation AVIS 9. Vérifiez si le joint torique du capuchon d'air (5b) est bien en place. Ne serrez pas excessivement la buse (4). Un 10. Vérifiez si le joint en coupelle (6a) est bien en place sur serrage excessif peut endommager le passage la bague de retenue (6).

  • Page 54: Remplacement De L'électrode

    Réparation Remplacement de l'électrode 1. Consultez la section Préparation du pistolet pour l'entretien, page 2. Retirez le capuchon d'air et la buse. Consultez la section Remplacement du capuchon d'air et de la buse, page 3. Dévissez l'électrode (3) à l'aide de l'outil multifonctions (41).

  • Page 55: Remplacement Du Pointeau

    Réparation Remplacement du pointeau (modèle L60M19) 1. Consultez la section Préparation du pistolet pour l'entretien, page 2. Retirez le capuchon d'air et la buse. Consultez la section Remplacement du capuchon d'air, de la buse de pulvérisation et de la buse (modèle L60M19), page 3.

  • Page 56: Dépose De La Tige De Presse-Étoupe Pour Le

    Réparation Dépose de la tige de presse-étoupe pour le fluide 1. Consultez la section Préparation du pistolet pour l'entretien, page 2. Nettoyez le capuchon d'air et la buse pour fluide. Consultez la section Remplacement du capuchon d'air et de la buse, page 3.

  • Page 57: Réparation De La Tige De Presse-Étoupe

    Réparation Réparation de la tige de presse-étoupe REMARQUE : vous pouvez remplacer la tige de 4. Serrez légèrement l'écrou du presse-étoupe (2f). presse-étoupe seule ou comme un ensemble. L'écrou du presse-étoupe est correctement serré quand la force de frottement est de 13,3 N (3 lb) REMARQUE : Avant de mettre en place la tige de lorsque l'ensemble du boîtier du presse-étoupe (2g) presse-étoupe dans le canon du pistolet, assurez-vous...

  • Page 58: Dépose Du Canon

    Réparation Installation du canon Dépose du canon 1. Consultez la section 1. Assurez-vous que le joint (28*) et le ressort de mise à la terre (18) sont en place. Veillez à ce que les orifices Préparation du pistolet pour l'entretien, page d'air soient bien alignés.

  • Page 59: Dépose Et Remplacement De L'alimentation

    Réparation Dépose et remplacement de l'alimentation électrique • Inspectez la cavité de l'alimentation électrique de la 9. Insérez l'ensemble d'alimentation électrique/alternateur poignée du pistolet à la recherche de salissures ou dans la poignée du pistolet (16). Assurez-vous que d'humidité. Nettoyez à l'aide d'un chiffon propre et sec. les barrettes de terre (EE) sont bien en contact avec la poignée.

  • Page 60: Dépose Et Remplacement De L'alternateur

    Réparation Dépose et remplacement de l'alternateur REMARQUE : remplacez les coussinets de l'alternateur après 2 000 heures de fonctionnement. Commandez le kit 24N706 de coussinets. Les pièces contenues dans le kit sont marquées d'un symbole, par exemple (♦). 1. Consultez la section Préparation du pistolet pour l'entretien, page 2.
  • Page 61 Réparation 12. Maintenez l'ensemble de bobine (15a) sur un établi de coussinet (T) à l'arrière du boîtier. Assurez-vous en orientant l'extrémité du ventilateur vers l'avant. que les pales du coussinet inférieur (15b1♦) s'alignent Appuyez le ventilateur (15e♦) sur l'extrémité longue avec les languettes.

  • Page 62: Réparation De La Vanne De Régulation De L'air Du

    Réparation Réparation de la vanne de régulation de l'air du ventilateur 1. Consultez la section la butée. Installez le joint torique (30c*), lubrifiez et Préparation du pistolet pour l'entretien, page dévissez la queue de vanne jusqu'à ce que le joint torique pénètre dans le boîtier.

  • Page 63: Réparation De La Vanne De Limiteur D'air

    Réparation Réparation de la vanne de limiteur d'air d'atomisation 1. Consultez la section jusqu'à ce que les joints toriques pénètrent dans le Préparation du pistolet pour l'entretien, page boîtier. 2. Placez une clé sur les méplats du boîtier de vanne 8.

  • Page 64: Réparation De La Vanne De Régulation Du Fluide Et De La Vanne De Marche-Arrêt Du Système Es

    Réparation Réparation de la vanne de régulation du fluide et de la vanne de marche-arrêt du système ES 1. Consultez la section toriques peut les faire pénétrer dans le passage d'air Préparation du pistolet pour l'entretien, page du pistolet et nuire à la finition de la pièce à peindre. 2.

  • Page 65: Réparation De La Vanne D'air

    Réparation Réparation de la vanne d'air 1. Consultez la section 8. Installez la vanne d'air (23) et le ressort (34) dans Préparation du pistolet pour l'entretien, page poignée du pistolet (16). 2. Consultez la section Dépose du canon, page 9. Installez la vanne ES On-Off. Consultez la section Réparation de la vanne de régulation du fluide et de la 3.

  • Page 66: Remplacement Du Module Smart

    Réparation Remplacement du module Smart Rentrez les câbles raccordés dans la gorge de la poignée du pistolet. Encastrez le module à l'arrière de la poignée du pistolet. Si l'écran Erreur apparaît, le module Smart a perdu la communication avec l'alimentation électrique. Vérifiez les 8.

  • Page 67: Remplacement Du Pivot D'air Et De La Vanne D'échappement

    Réparation Remplacement du pivot d'air et de la a. Dévissez le pivot (21) de la poignée du pistolet vanne d'échappement (16). Le pivot présente un filetage à gauche. b. Appliquez du produit d'étanchéité pour filetage sur 1. Consultez la section les premiers filetages du pivot.

  • Page 68: Pièces

    Pièces Pièces Ensemble de pistolet pulvérisateur pneumatique standard pour produits à base aqueuse Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60T17, série A comprend les éléments 1 à 48 Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60T18, série A comprend les élément 1 à...
  • Page 69 Pièces Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60T17, série A comprend les éléments 1 à 48 Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60T18, série A comprend les élément 1 à 48 Flexible pour fluide à...

  • Page 70: Ensemble De Pistolet Pulvérisateur Pneumatique Smart Pour Produits À Base Aqueuse

    Pièces Ensemble de pistolet pulvérisateur pneumatique Smart pour produits à base aqueuse Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60M17, série A Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60M18, série A Flexible pour fluide à...
  • Page 71 Pièces Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60M17, série A Pistolet pulvérisateur électrostatique pneumatique 60 kV pour produits à base aqueuse référence L60M18, série A Flexible pour fluide à base aqueuse blindé référence 24M732 (101), vendu séparément, pour pistolet modèle L60M17, Flexible pour fluide à...

  • Page 72: Ensemble De Pistolet Pulvérisateur Pneumatique Smart Pour Applications Moulées

    Pièces Ensemble de pistolet pulvérisateur pneumatique Smart pour applications moulées Pistolet pulvérisateur électrostatique pneumatique 60 kV pour applications moulées référence L60M19, série A Flexible pour fluide à base aqueuse non blindé référence 24M733 (101), vendu séparément, 332412B...
  • Page 73 Pièces Pistolet pulvérisateur électrostatique pneumatique 60 kV pour applications moulées référence L60M19, série A Flexible pour fluide à base aqueuse non blindé référence 24M733 (101), vendu séparément, Rep- Référe- Description Qté Rep- Référe- Description Qté ère ère 24N667 CORPS, pistolet 24N699 JOINT, canon 24N655...

  • Page 74: Boîtier D'isolation

    Pièces Boîtier d'isolation Boîtier d'isolation pour produits à base aqueuse référence 233825, à utiliser avec un flexible pour fluide à base aqueuse blindé Boîtier d'isolation pour produits à base aqueuse référence 246511, à utiliser avec un flexible pour fluide à base aqueuse non blindé 332412B...
  • Page 75 Pièces Rep- Description Rep- Description Référe- Qté Référe- Qté ère ère — — — ARMOIRE, protection ; 234018 BARRETTE, mise à la terre ; comprend l'élément 201a aluminium 110209 201a 15A947 PORTE, armoire ÉCROU, régulateur 116993 ROUE, frein 114051 RONDELLE, cale, loquet 15A660 PLATEAU 210084...
  • Page 76 Pièces Rep- Description Rep- Description Référe- Qté Référe- Qté ère ère 113319 CONNECTEUR, tuyau ; tuyau 301★ L60T17 Pistolet ; consultez la sec- L60T18 tion Ensemble de pistolet avec d.e. de 1/4 npt x 10 mm (3/8 po.) pulvérisateur pneumatique —...

  • Page 77: Tuyauterie Et Câblage

    Pièces Tuyauterie et câblage Détail du coffret de commande Détail de l'interrupteur de verrouillage de la porte 332412B...
  • Page 78 Pièces Schéma de tubage et de câblage Voir les diagrammes page pour trouver les points de branchement des tuyauteries et câbles listés ci-dessous. Code Repère Longueur Description Code Repère Longueur Description po. (mm) po. (mm) Tuyau, d.e. 1/4, du Fil de terre vert/jaune de 20 (508) régulateur (216) à...

  • Page 79: Ensemble De Tige De Presse-Étoupe

    Pièces Ensemble de tige de presse-étoupe Ensemble de tige de presse-étoupe référence 24N655 Comprend les éléments 2a à 2k Rep- Référe- Description Qté Rep- Référe- Description Qté ère ère 2a‡ 111316 JOINT TORIQUE 185495 BOÎTIER, presse-étoupe 2b‡ 116905 JOINT 2h‡ 186069 ENTRETOISE, presse-étoupe 2c‡...

  • Page 80: Ensemble D'alternateur

    Pièces Ensemble d'alternateur Ensemble d'alternateur référence 24N664 Rep- Référe- Description Qté Rep- Référe- Description Qté ère ère — — — 24N705 BOBINE, alternateur CHAPEAU, boîtier ; partie de l'élément 15d 15b♦ 24N706 KIT DE COUSSINET (comprend deux coussinets, 15g* 110073 JOINT TORIQUE un ventilateur repère 15e et 15h♦...

  • Page 81: Vanne De Régulation Du Fluide Et Vanne Marche-Arrêt Du Système Es

    Pièces Vanne de régulation du fluide et vanne marche-arrêt du système ES Vanne de régulation du fluide et vanne On-OFF du système ES référence 24N630 Rep- Référe- Description Qté Rep- Référe- Description Qté ère ère — — — 24N631 PLATEAU, retenue BOÎTIER, vanne 24N648 BOUTON, réglage, fluide...

  • Page 82: Ensemble De Vanne De Régulation De L'air Du Ventilateur

    Pièces Ensemble de vanne de régulation de Ensemble de vanne de limiteur d'air d'atomisation l'air du ventilateur Ensemble de vanne de régulation d'air du ventilateur Ensemble de vanne de limiteur d'air d'atomisation référence 24N634 (illustré) référence 24N635 (illustré) Rep- Référe- Description Qté...

  • Page 83: Ensemble De Capuchon D'air

    Pièces Ensemble de capuchon d'air Rep- Référe- Description Qté ère Ensemble de capuchon d'air référence 24N727 24N643 ÉLECTRODE ; lot de 5 24N734 JOINT TORIQUE ; ptfe ; lot de 5 (également disponible en lot de 10 ; commandez la référence 24E459) —...

  • Page 84: Ensemble De Module Smart

    Pièces Ensemble de module Smart Rep- Référe- Description Qté ère Ensemble de module Smart référence 24N756 — — — CARTOUCHE 24P433 JOINT 24N787 COMMUTATEUR, ES HI/LO — — — 31d♦ — — — 31e♦ VIS, pivot 112319 JOINT TORIQUE Les pièces portant la mention « — — — » ne sont pas vendues séparément.

  • Page 85: Capuchons D'air Et Buses Pour Fluide

    Capuchons d'air et buses pour fluide Capuchons d'air et buses Tableaux des performances des buses pour fluide pour fluide Utilisez la procédure suivante pour choisir la buse adaptée à votre application. Tableau de sélection des buses pour 1. Dans chacun des graphiques de buse pour fluide, fluide trouvez le point correspondant au débit et à...
  • Page 86 Capuchons d'air et buses pour fluide Table 4 . Dimension de l'orifice : 0,75 mm (0,030 po.) Table 7 . Dimension de l'orifice : 1,5 mm (0,059 po.) PRES- PRES- SION SION FLU- FLU- IDE : IDE : bar, bar, DÉBIT DU FLUIDE : DÉBIT DU FLUIDE : oz/min, cc/min...
  • Page 87 Capuchons d'air et buses pour fluide Tableau de sélection des capuchons d'air REMARQUE : Pour le pistolet pour applications REMARQUE : toutes les formes et longueurs des jets des moulée modèle L60M19, utilisez uniquement le capuchons d'air ont été mesurées dans les conditions capuchon d'air référence 24N727.

  • Page 88: Courbes De Consommation D'air

    Capuchons d'air et buses pour fluide Courbes de consommation d'air Légende des diagrammes de consommation d'air CONDITIONS D'ESSAI : vanne de ventilateur totalement ouverte ; pistolet 85 kV. Flexible de 8 mm x 7,6 m (5/16 po. x 25 pi.) Flexible de 8 mm x 15,2 m (5/16 po.
  • Page 89 Capuchons d'air et buses pour fluide Table 17 . Capuchon d'air 24N477 PRESSION MURALE Table 16 . Capuchon d'air 24N453 CONSOM- MATION D'AIR scfm CONSOM- MATION D'AIR PRESSION MURALE scfm PRESSION MURALE 332412B...

  • Page 90: Tableau De Sélection Des Buses De Pulvérisation

    Tableau de sélection des buses de pulvérisation (pour les pistolets modèle L60M19 MRG uniquement) Tableau de sélection des buses de pulvérisation (pour les pistolets modèle L60M19 MRG uniquement) Buses de pulvérisation AEM Fine Finish REMARQUE : à utiliser uniquement avec le pistolet MRG modèle L60M19.

  • Page 91: Buses De Pulvérisation Avec Pré-Orifice Aef Fine Finish

    Tableau de sélection des buses de pulvérisation (pour les pistolets modèle L60M19 MRG uniquement) Buses de pulvérisation avec pré-orifice AEF Fine Finish REMARQUE : à utiliser uniquement avec le pistolet MRG modèle L60M19. Recommandées pour les applications de finition haute qualité à basse et moyenne pression. Les buses AEF sont équipées d'un pré-orifice qui aide à...

  • Page 92: Kits De Réparation, Manuels Afférents Et

    Kits de réparation, manuels afférents et accessoires Kits de réparation, manuels afférents et accessoires Référence du pistolet Description Description du Kits de réparation Description des kits manuel de réparation Tous les pistolets de Pistolets Pistolets 24N789 Kit de réparation du ce manuel.

  • Page 93: Accessoires Pour L'opérateur

    Pression maximum de service de 7 bars (0,7 MPa, 100 psi) 186118 Signalisation d'avertissement en anglais. Disponibles gratuitement D.i. de 8 mm (0,315 po.) ; 1/4 npsm(f) x 1/4 npsm(f), auprès de Graco. filetage pas à gauche Référence Description Flexible pneumatique mis à la terre avec tresse de terre...
  • Page 94 Kits de réparation, manuels afférents et accessoires Kit d'agitateur 245895 Rep- Référe- Description Qté ère Permet de garder le fluide mélangé et évite son 112698 COUDE, pivot ; tuyau durcissement. Comprend les éléments 401 à 408. de diamètre extérieur de 1/8 npt(m) x 6 mm (1/4 po.) 114158 RACCORD, adaptateur, Y ;...
  • Page 95 Kits de réparation, manuels afférents et accessoires Kit de régulateur de fluide 245944 Rep- Référe- Description Qté ère Pour permettre un réglage précis de la pression du 110078 RACCORD, tuyau, fluide ; fluide au niveau du pistolet. Comprend les éléments tuyau de 1/4 npt(m) x 10 mm 501 à...

  • Page 96: Dimensions

    Dimensions Dimensions Modèle de pistolet A, po. (mm) B, po. (mm) C, po. (mm) Poids sans support, oz L60T17 10.5 (267) 8.9 (226) 2.4 (61) 21.7 (617) L60T18 10.5 (267) 8.9 (226) 2.4 (61) 21.7 (617) L60M18 10.5 (267) 9.6 (244) 2.4 (61) 24.2 (687) L60M19...

  • Page 97: Données Techniques

    à 7 bars, 0,7 MPa : 99 dB(A) Raccord d'entrée d'air 1/4 npsm(m), filetage à gauche Raccord d'entrée de fluide Entrée spécialement adaptée au flexible à flexible à fluide à base aqueuse de Graco. Raccord d'entrée d'air du boîtier 1/4 npt d'isolation Raccord d'entrée de fluide du boîtier...

  • Page 98: Garantie Graco Concernant Le Pro Xp

    GARANTIE DE FINALITÉ PARTICULIÈRE. La seule obligation de Graco et la seule voie de recours de l'acheteur pour tout défaut relevant de la garantie sont telles que déjà définies ci-dessus. L'acheteur convient qu'aucun autre recours (pour, la liste n'ayant aucun caractère exhaustif, dommages indirects ou consécutifs de manque à...
