BBD 12D, 12DS, 12DCS
Visión general
Para reducir el riesgo de que usted u otras
personas padezcan lesiones graves o la muerte,
lea las Instrucciones de seguridad y
funcionamiento antes de instalar, usar, reparar
o cambiar la máquina o de realizar su
mantenimiento.
Diseño y funcionamiento
Las perforadoras BBD 12D, BBD 12DS y BBD
12DCS de Atlas Copco están diseñadas para la
perforación horizontal, la perforación de orificios para
tacos y la perforación de hormigón en las obras de
construcción y minería. No está permitido ningún
otro uso.
Para elegir las herramientas de inserción correctas,
póngase en contacto con su concesionario local de
Atlas Copco.

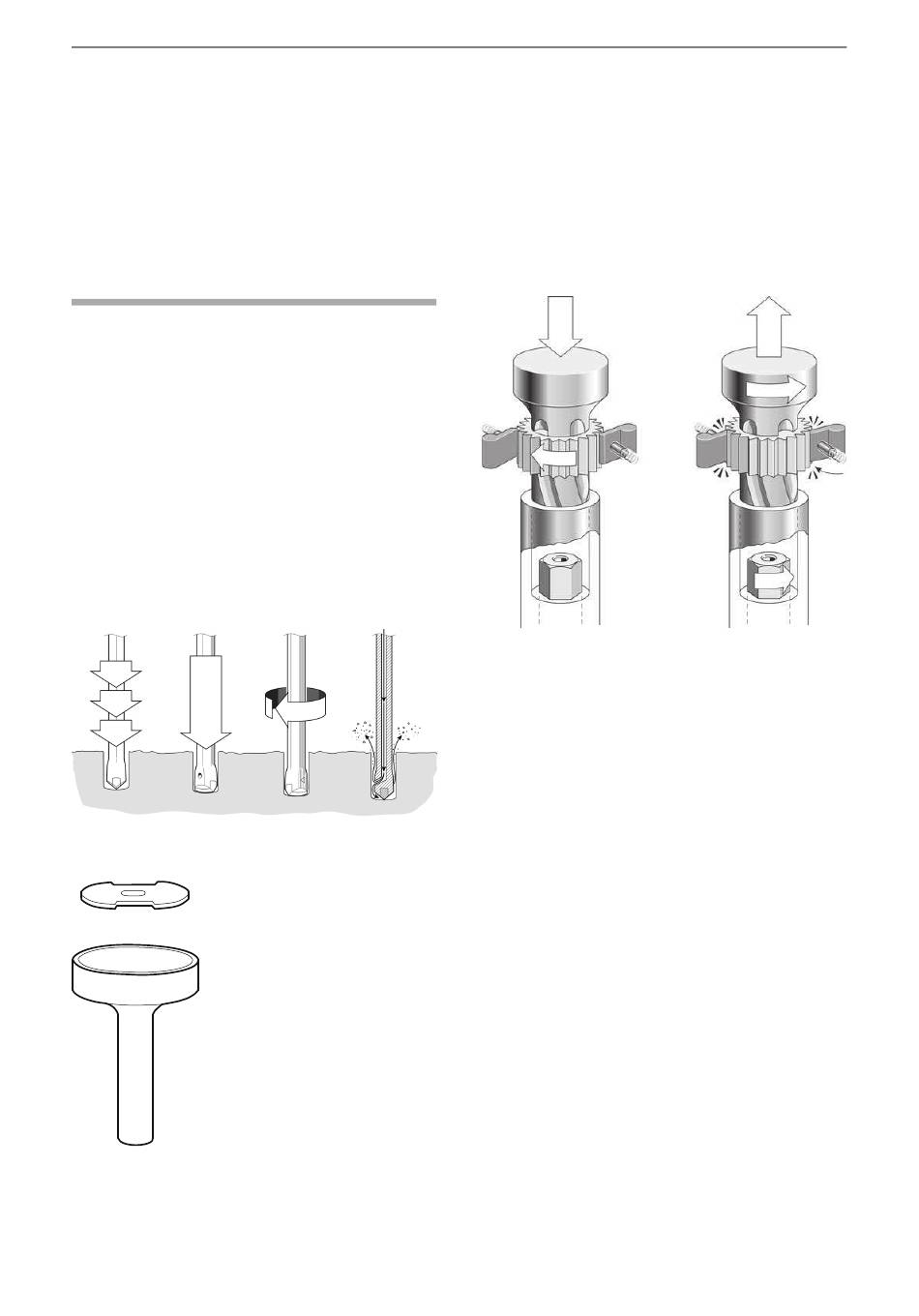

Principio de funcionamiento de una
perforadora
Fuerza de
Impacto
avance
Mecanismo de la válvula de control
© 2015 Construction Tools PC AB | No. 9800 0713 90d | 2015-10-07
Instrucciones originales
Rotación

Barrido

Instrucciones de seguridad y de funcionamiento
La válvula dirige el aire de manera alterna de un lado
a otro del pistón para que se mueva hacia arriba y
hacia abajo. El pistón transmite la energía a través
de la barrena hacia la parte inferior del agujero.
Mecanismo de rotación
Carrera de impacto
La barrena gira levemente con cada golpe de la
rotación de la rueda de trinquete. La rotación es
normalmente en sentido contrario al de las agujas
del reloj y se realiza generalmente en la carrera de
retorno del pistón.
Barrido
El barrido se canaliza a través de un orificio del
pistón. Esto significa que el aire de barrido se
suministra justo cuando se activa el aire comprimido.
Carrera de retorno
85
