Sikkerhedsinstruktioner og betjeningsvejledning

Oversigt

For at reducere risikoen for alvorlig tilskadekomst
eller død for Dem selv eller andre skal De læse
og forstå sikkerhedsinstruktionerne og
betjeningsvejledningen, inden De arbejder med,
reparerer, vedligeholder eller udskifter tilbehør
på maskinen.

Konstruktion og funktion

Atlas Copco borehamre BBD 12D, BBD 12DS og
BBD 12DCS er beregnet til horisontal boring, boring
af spunshuller og boring i beton ved bygnings- og
brydningsarbejder. Ingen anden brug er tilladt.
Kontakt Deres lokale Atlas Copco forhandler i
forbindelse med valget af det rigtige
indsætningsværktøj.

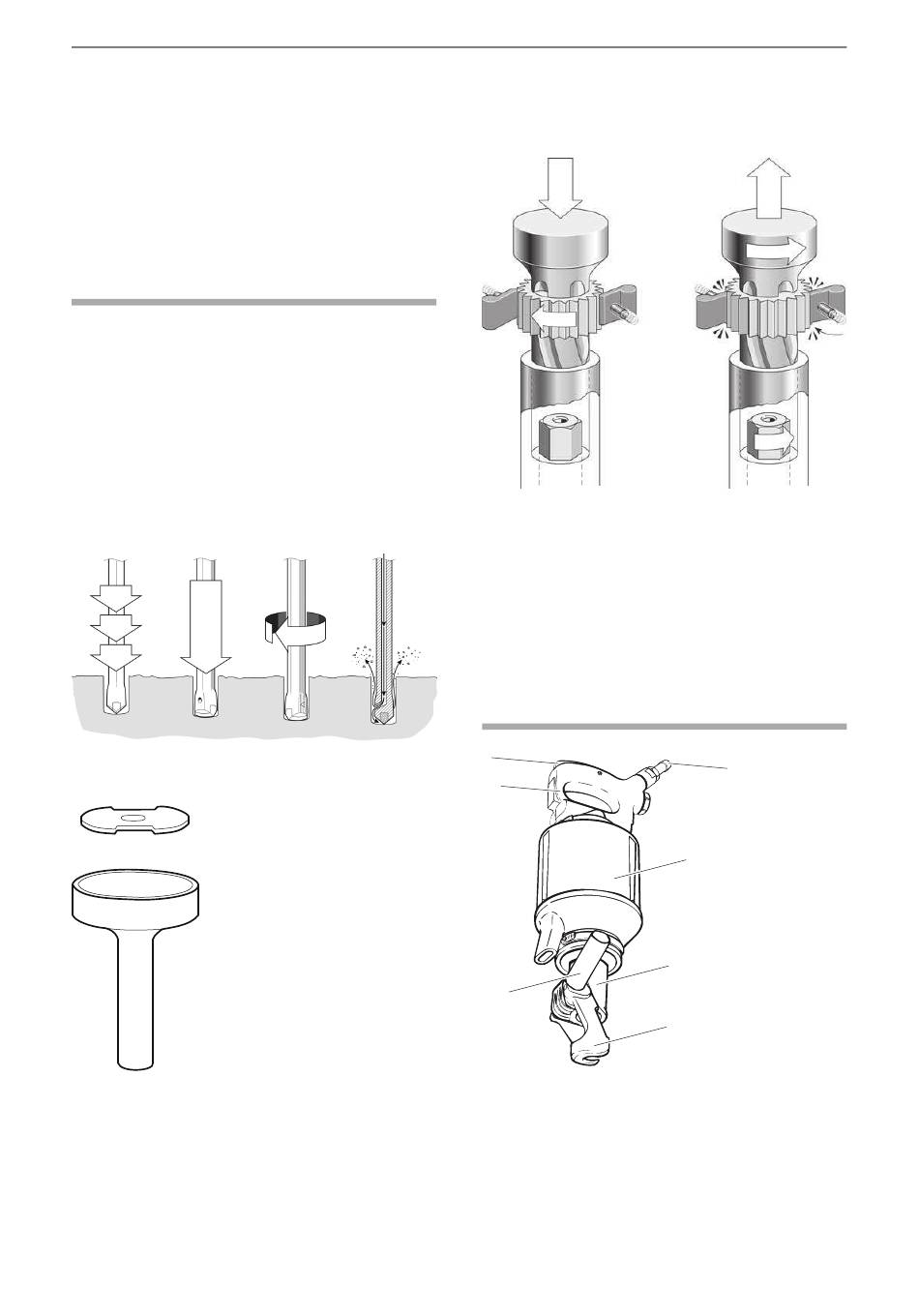

Arbejdsprincip for en borehammer

Slag Slagkraft

Styreventilmekanisme

Ventilen leder luften skiftevis fra den ene til den
anden side af stemplet, så det bevæger sig op og
ned. Stemplet overfører energien gennem borestålet
til bunden af hullet.
224
Rotation

Spuling

Rotationsmekanisme

Stødslag
Borestålet drejes ved hvert slag lidt af skraldehjulets
rotation. Rotationen er i retning mod uret og udføres
på stemplets returslag.
Spuling
Spuling udføres gennem et hul i stemplet. Det
betyder, at der kommer spuleluft så snart, der tændes
for trykluften.

Hovedkomponenter

A
B
G
BBD 12D, BBD 12DS
© 2015 Construction Tools PC AB | No. 9800 0713 90d | 2015-10-07
BBD 12D, 12DS, 12DCS
Returslag
D
E
F
C
Originalinstruktioner
