BBD 12D, 12DS, 12DCS

Vue d'ensemble

Il convient de lire et d'assimiler les Prescriptions
de sécurité et des instructions pour l'opérateur
avant toute installation, utilisation, réparation,
entretien ou remplacement d'accessoire sur la
machine, afin de minimiser le risque de blessures
graves ou de dommages pouvant entraîner la
mort.

Conception et fonctionnement

Les marteaux perforateurs Atlas Copco BBD 12D,
BBD 12DS et BBD 12DCS sont conçus pour la
perforation horizontale, le burinage et le perçage
dans le béton, dans les domaines de la construction
et de l'exploitation minière. Toute autre utilisation est
interdite.
Pour choisir l'outil d'insertion correct, veuillez
contacter votre représentant local Atlas Copco.

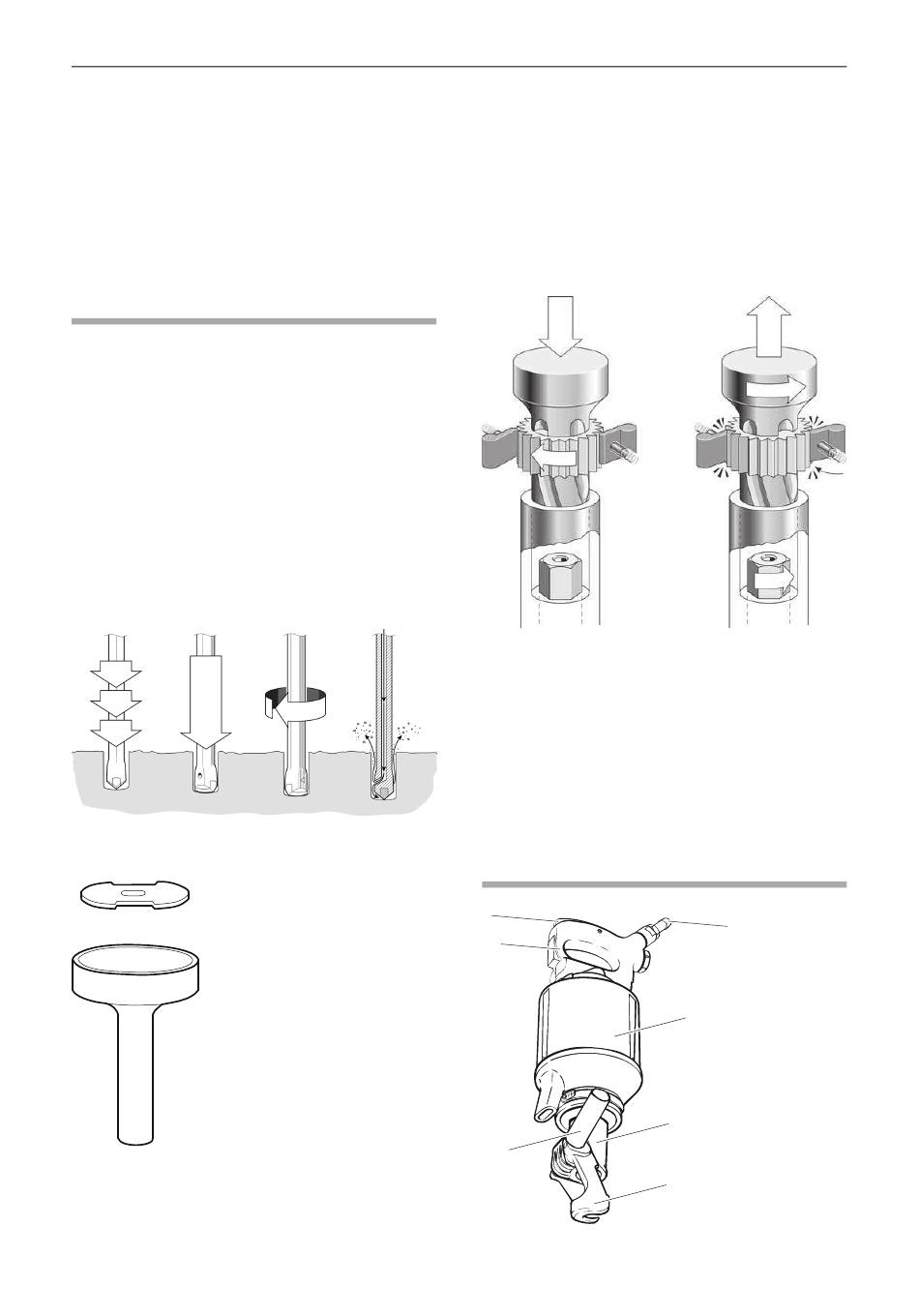

Principe de fonctionnement d'un marteau
perforateur
Force
Fréquence
d'avance
Mécanisme de la vanne de commande
© 2015 Construction Tools PC AB | No. 9800 0713 90d | 2015-10-07
Instructions d'origine
Rotation Rinçage
Prescriptions de sécurité et instructions pour
La soupape dirige l'air en alternance de chaque côté
du piston afin de le faire monter et descendre. Le
piston transmet alors l'énergie par le fleuret vers le
fond du trou.
Mécanisme de rotation
Course d'impact
Le fleuret est légèrement tourné à chaque impulsion
par la rotation de la roue à rochet. La rotation se fait
dans le sens inverse des aiguilles d'une montre et
s'effectue lors de la course de retour du piston.
Rinçage
Le soufflage est dirigé à travers un trou dans le
piston. Cela signifie que l'air de soufflage est fourni
dès que l'air comprimé arrive.
Pièces principales
A
B
G
l'opérateur
Course de retour
D
E
F
C
