12 – NL TTF300 TEMPERATUUR-MEETOMVORMER VELDMONTAGE | CI/TTF300-X1 REV. H
... 2 Gebruik in explosiegevaarlijke gebieden conform ATEX en IECEx
... Installatie Instructies
ATEX – Zone 0
Markering: II 1 G Ex ia IIC T6...T1 Ga
Ex-bereik zone 0
A Sensor
B Meetomvormer TTF300

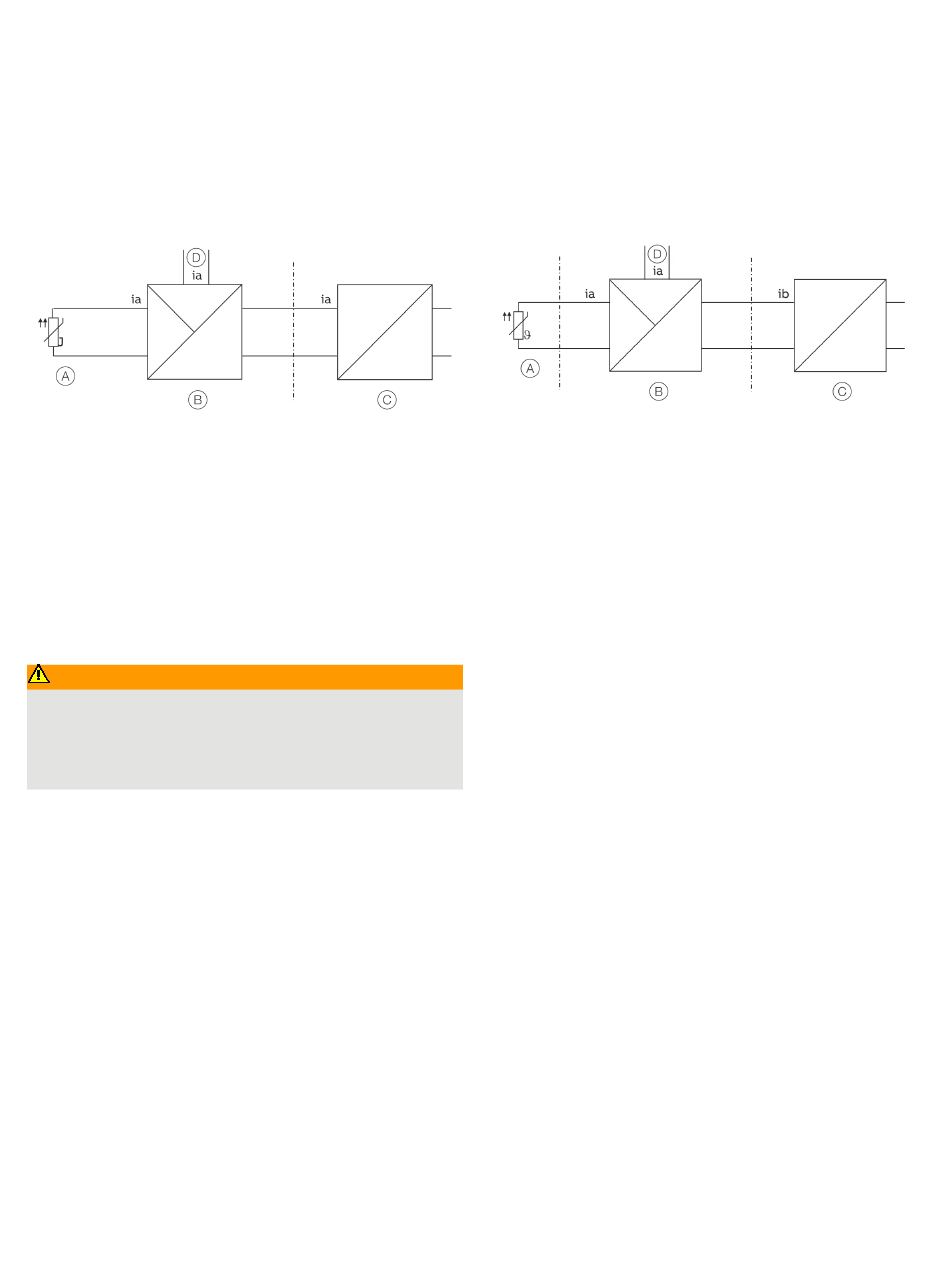

Afbeelding 4: Schakeling met ATEX – Zone 0
De ingang van de voedingscheider moet in
explosieveiligheidsklasse "Ex ia" zijn uitgevoerd.
Bij het gebruik in zone 0 dient men erop te letten dat een
ontoelaatbare elektrostatische oplading van de
temperatuursensor wordt vermeden.
De sensor moet door de gebruiker onder inachtneming van de
geldige normen voor explosieveiligheid worden toegepast.
WAARSCHUWING
Explosiegevaar!
Bij toepassing in gebieden waarvoor apparaatbeveiligingsniveau
EPL "Ga" is vereist (zone 0), moeten de TTF300-typen met
aluminium behuizing met bescherming tegen sterke
mechanische stoten of schuren worden geïnstalleerd.
Aanwijzing
Bij het gebruik van de meetomvormer in de zone 0 (EPL "Ga")
moet worden gecontroleerd of het apparaatmateriaal bestand is
tegen de omringende atmosfeer.
Het gebruikte gietmateriaal van de meetomvormer:
Polyurethaan (PUR)
188
Veilige omgeving
C Voedingscheider [Ex ia]
D Interface voor het LCD-scherm
ATEX – Zone 1 (0)
Markering: II 2 (1) G Ex [ia IIC Ga] ib IIC T6...T1 Gb
Zone 0 of 1 Ex-bereik zone 1
A Sensor
B Meetomvormer TTF300
Afbeelding 5: Schakeling in ATEX - Zone 1 (0)
De ingang van de voedingscheider moet in
explosieveiligheidsklasse "Ex ib" zijn uitgevoerd.
De sensor moet door de gebruiker onder inachtneming van de
geldige normen voor explosieveiligheid worden toegepast. De
sensor kan in zone 1 of zone 0 worden geplaatst.
Bij gebruik in zone 1 moet u erop letten dat een ontoelaatbare
elektrostatische lading van de temperatuur-meetomvormer
wordt voorkomen.
Veilige omgeving
C Voedingscheider [Ex ib]
D Interface voor het LCD-scherm
