MANUEL D'INSTRUCTIONS POUR L'UTILISATEUR :
SYSTÈME D'ANCRAGE SUR POTEAU SAFLOK AVEC CORDES D'ASSURANCE
Ce manuel satisfait aux exigences des instructions du fabricant conformément aux normes applicables défi nies à la section 1.2
et doit être utilisé dans le cadre d'un programme de formation de l'employé conformément à la réglementation des organismes
spécifi és.
AVERTISSEMENT : Ce produit fait partie d'un système antichute personnel
du fabricant pour chaque composant ou pièce dudit système. Ces instructions devront être fournies à l'utilisateur par le
fabricant de l'équipement. L'utilisateur doit lire et comprendre ces instructions ou demander des explications avant d'utiliser cet
équipement. Les instructions du fabricant doivent être respectées afi n d'assurer une utilisation et une maintenance appropriées
de ce produit. La modifi cation ou la négligence dans l'utilisation de cet équipement, ou le défaut de respecter les directives peut
entraîner de graves blessures, voire la mort.
1
IMPORTANT : Pour toutes questions concernant l'utilisation, l'entretien ou l'aptitude de cet équipement à un emploi
particulier, veuillez communiquer avec Capital Safety.
IMPORTANT : Consignez les informations d'identifi cation du produit (sur l'étiquette d'identifi cation) dans le journal
de vérifi cation et d'entretien de la section 9.
DESCRIPTION :

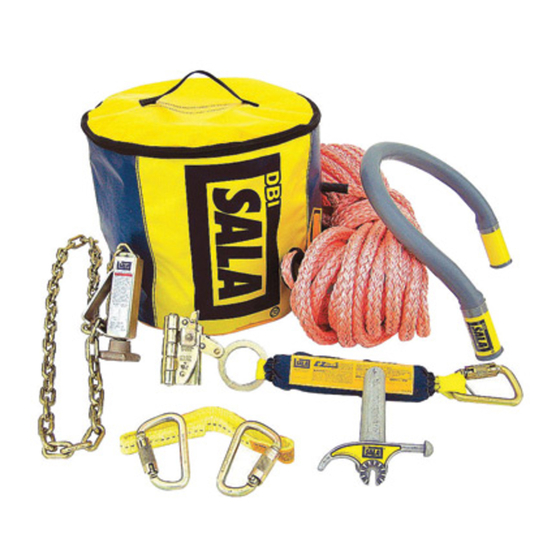

La Figure 1 illustre les composants qui forment le système d'ancrage sur poteau Safl ok
d'assurance verticale diélectrique (1A) passant dans un tube d'ancrage formé (1B). Le tube d'ancrage entoure la traverse (ou
composant similaire) d'un poteau de services publics en bois et s'installe avec une perche isolante télescopique (1C) et un outil
d'installation/retrait (1D) fi xé pour suspendre verticalement la corde d'assurance afi n de fi xer un sous-système antichute :
Coulisseau de sécurité (1E) avec corde amortissante (1F) et harnais de sécurité complet. Un tendeur de chaîne (1G) et une
élingue sans fi n (1H) sont fournis pour bien fi xer l'extrémité inférieure de la corde d'assurance à la base du poteau.
Article
Description
A
Corde d'assurance verticale
B
Tube d'ancrage
C
Perche isolante télescopique
(achetée séparément)
D
Outil d'installation/retrait
E
Coulisseau de sécurité avec
F
corde amortissante
G
Tendeur de chaîne
H
Élingue sans fi n
I
Mousqueton autoverrouillant
J
Sac de transport
J
E
G
H
I
1 Système antichute : Un système qui empêche l'employé d'entrer en collision avec un obstacle ou avec le sol en arrêtant sa chute.
Formulaire : 5903024C Rév. : C
VERTICALES
Figure 1 – Système d'ancrage sur poteau Safl ok
2104800/802
2104801/803
1
1
0
1
1
0
0
1
1
B
A
F
D
I
Système d'ancrage sur poteau
Numéros de modèle :
. L'utilisateur doit lire et respecter les instructions
1
1
1
0
1
1
1
1
2
1
© Tous droits réservés 2009 Industries DB inc.
Safl ok
MC
2104800, 2104801, 2104802, 2104803
. Ce système comporte une corde
MC
