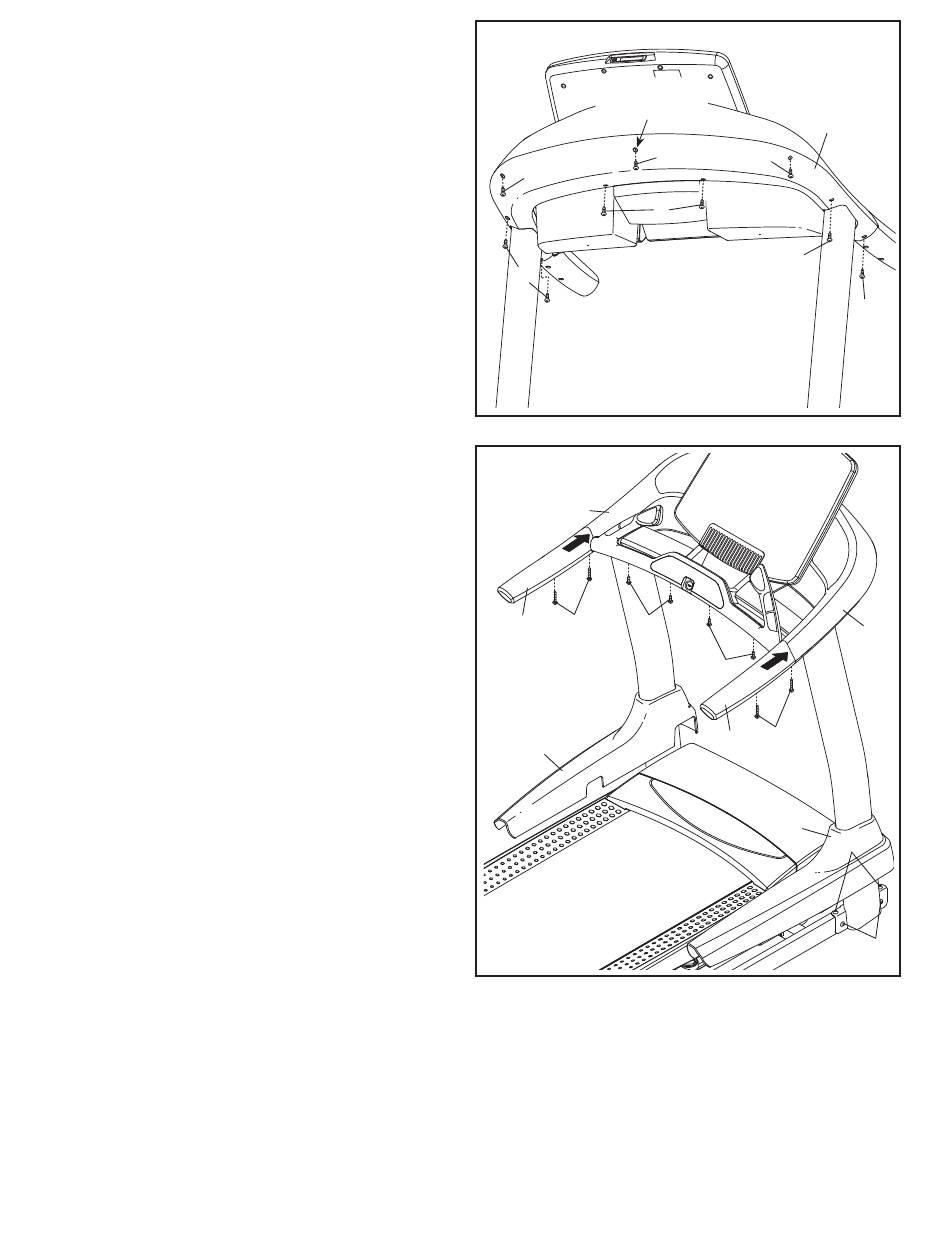

15. Vissez neuf Vis #8 x 3/4" (2) dans le Dos de la
Base de la Console (93) aux endroits indiqués ;
commencez par la Vis centrale.
Remarque : certaines des Vis #8 x 3/4" (2) sont
conçues de sorte à s'introduire sur un angle
différent.
16. Glissez les Boîtiers de la Rampe (79, 80) vers
l'avant jusqu'à ce qu'ils s'adaptent à la Base de
la Console (64). Fixez les Boîtiers de la Rampe
à l'aide des quatre Vis #8 x 1 1/4" (107) retirées
aux étapes 9 et 10. Ne serrez pas les Vis à
l'excès.
Vissez quatre Vis #8 x 3/4" (2) dans l'assem-
blage de la console aux endroits indiqués.
Remarque : certaines des Vis #8 x 3/4" (2) sont
conçues de sorte à s'introduire sur un angle
différent.
Élevez les Boîtiers de la Base (82, 83) et res-
serrez fermement les quatre Vis 3/8" x 2 3/4" (7)
d'abord, puis les Vis 3/8" x 1 1/4" (8) (un seul
côté est illustré). Ensuite, enfoncez en place les
Boîtiers de la Base.
15
Commencer
d'abord
2
2
16
Assemblage
de la Console
107
2
79
82
14
93
2
2
2
2
2
107
80
83
2
64
7
8
