11.2.2
Nettoyer les modules de sonde démontés
12
11

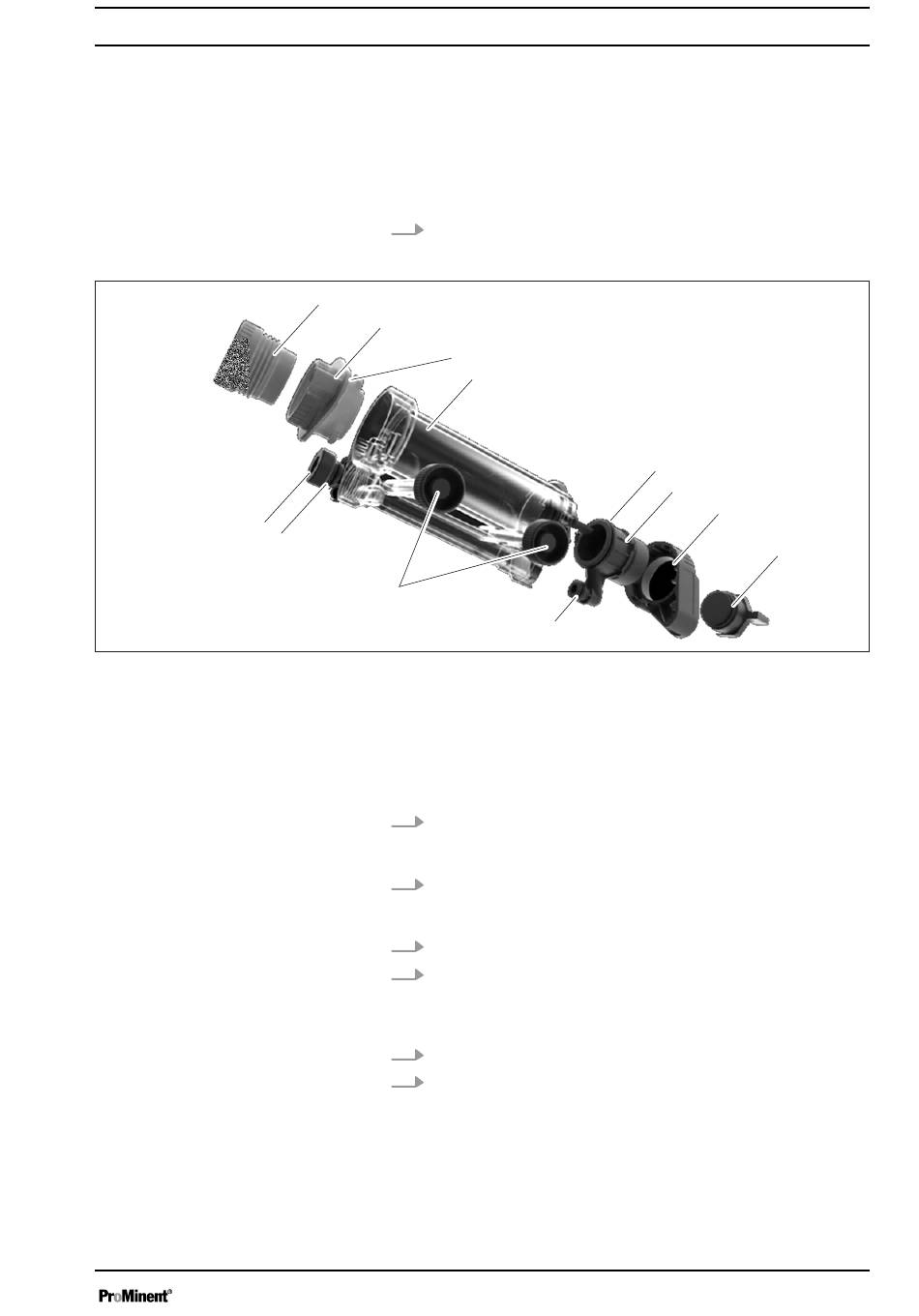

Fig. 52 : Structure du module de sonde
1
Douille filetée G1
2
Adaptateur de sonde
3
Joint torique
4
Module
5
Joint torique
6
Élément d'alimentation
Dépannage, maintenance et réparation de l'armature de dérivation
INFO :Pour réduire le temps d'interruption de fonctionnement, il est
possible de retirer les différents modules de sonde de la chambre
d'analyse et de les remplacer par des modules de sonde nettoyés
ou par le module de court-circuit hydraulique. Il est ensuite pos‐
sible de nettoyer les modules de sonde enlevés et de les con‐
server pour le prochain cycle de nettoyage.
1.
Démonter le module de sonde à nettoyer,
« Remplacer ou installer ultérieurement le module de
sonde » à la page 64
1
2
3
4
10
2.
Nettoyer toutes les pièces du module de sonde avec un pro‐
duit de nettoyage et des outils adéquats, par ex. goupillon du
commerce.
3.
Nettoyer toutes les pièces si nécessaire, par ex. dans un
bain d'ultrasons ou à l'aide d'autres outils de nettoyage adé‐
quats.
4.
Nettoyer également le logement dans le support de module.
5.
Rincer soigneusement tous les éléments à l'eau, afin
qu'aucun résidu de produit de nettoyage ni particule de
saleté ne reste dans les éléments, susceptible d'obstruer la
chambre d'analyse ou d'endommager les sondes.
6.
Remplacer tous les joints toriques endommagés.
7.
Monter le module de sonde nettoyé,
« Remplacer ou installer ultérieurement le module de
sonde » à la page 64
5
9
7
Support élément d'alimentation
8
Bouchons M30x4 P2
9
Joint torique
10 Vis moletées (2 pièces)
11 Joint torique
12 Bouchons M20
Ä Chapitre 11.2.3
6
7
8
A3235
Ä Chapitre 11.2.3
63
