5.8 Raccordement d'un relais sous alimentation électrique

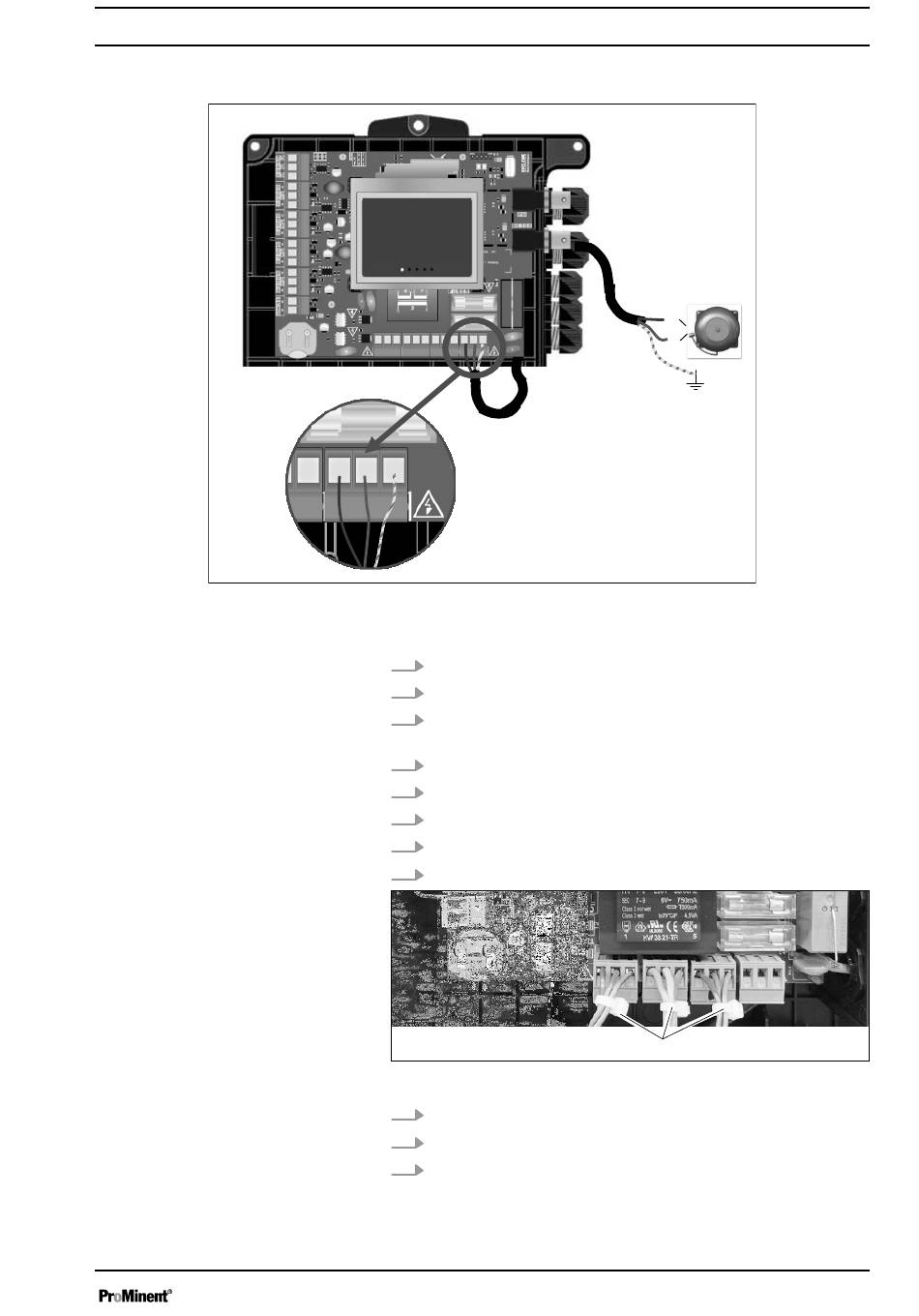

Fig. 15 : Raccordement d'un relais sous alimentation électrique
N PE
L
Utiliser des câbles d'au moins 1,5 mm
1.
Mettre l'appareil hors tension.
2.
Enlever le cache de la façade.
3.
Dénuder le câble de manière à avoir des fils de câble
dénudés de 7 mm et enlever le moins possible de gaine.
4.
Faire passer le câble à travers un presse-étoupe.
5.
Brancher le câble de mise à la terre à PE.
6.
Brancher la phase sur L.
7.
Brancher le conducteur neutre sur N.
8.
Serrer le presse-étoupe pour assurer l'étanchéité.
Fig. 16 : Attache-câbles (1)
9.
Utiliser des attache-câbles pour fixer les fils des câbles.
10.
Remonter le cache de la façade.
11.
Mettre l'appareil en service.
