5.7 Raccordement d'un commutateur libre de potentiel, par ex. une télécommande

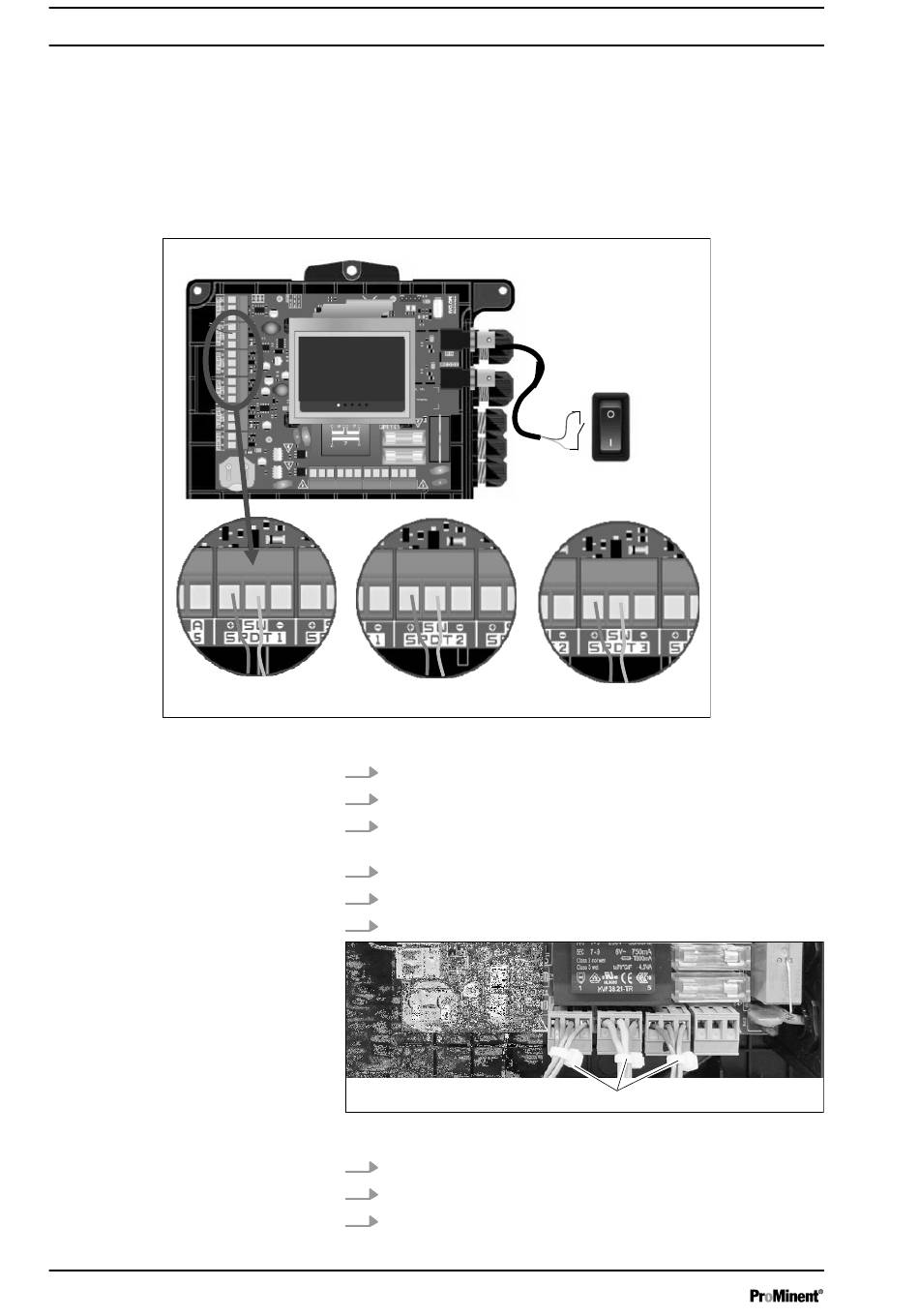

Fig. 13 : Raccordement d'un commutateur libre de potentiel (télécommande)
26
SPDT1 : L'entrée SPDT1 est affectée au contact d'une télécom‐
mande.
SPDT2 : L'entrée SPDT2 est affectée à la vanne de fond ou à la
lance d'aspiration du réservoir pH.
SPDT3 : L'entrée SPDT3 est affectée à la vanne de fond ou à la
lance d'aspiration du réservoir redox.
SPDT1
1.
Mettre l'appareil hors tension.
2.
Enlever le cache de la façade.
3.
Dénuder le câble de manière à avoir des fils de câble
dénudés de 7 mm et enlever le moins possible de gaine.
4.
Faire passer le câble à travers un presse-étoupe.
5.
Brancher le câble sur les bornes indiquées (SW) et (+).
6.
Serrer le presse-étoupe pour assurer l'étanchéité.
Fig. 14 : Attache-câbles (1)
7.
Utiliser des attache-câbles pour fixer les fils des câbles.
8.
Remonter le cache de la façade.
9.
Mettre l'appareil en service.
SPDT2
SPDT3
A2804
1
A3709
