Utilisation et interface de commande
8.9.2 Réglages du canal de mesure redox

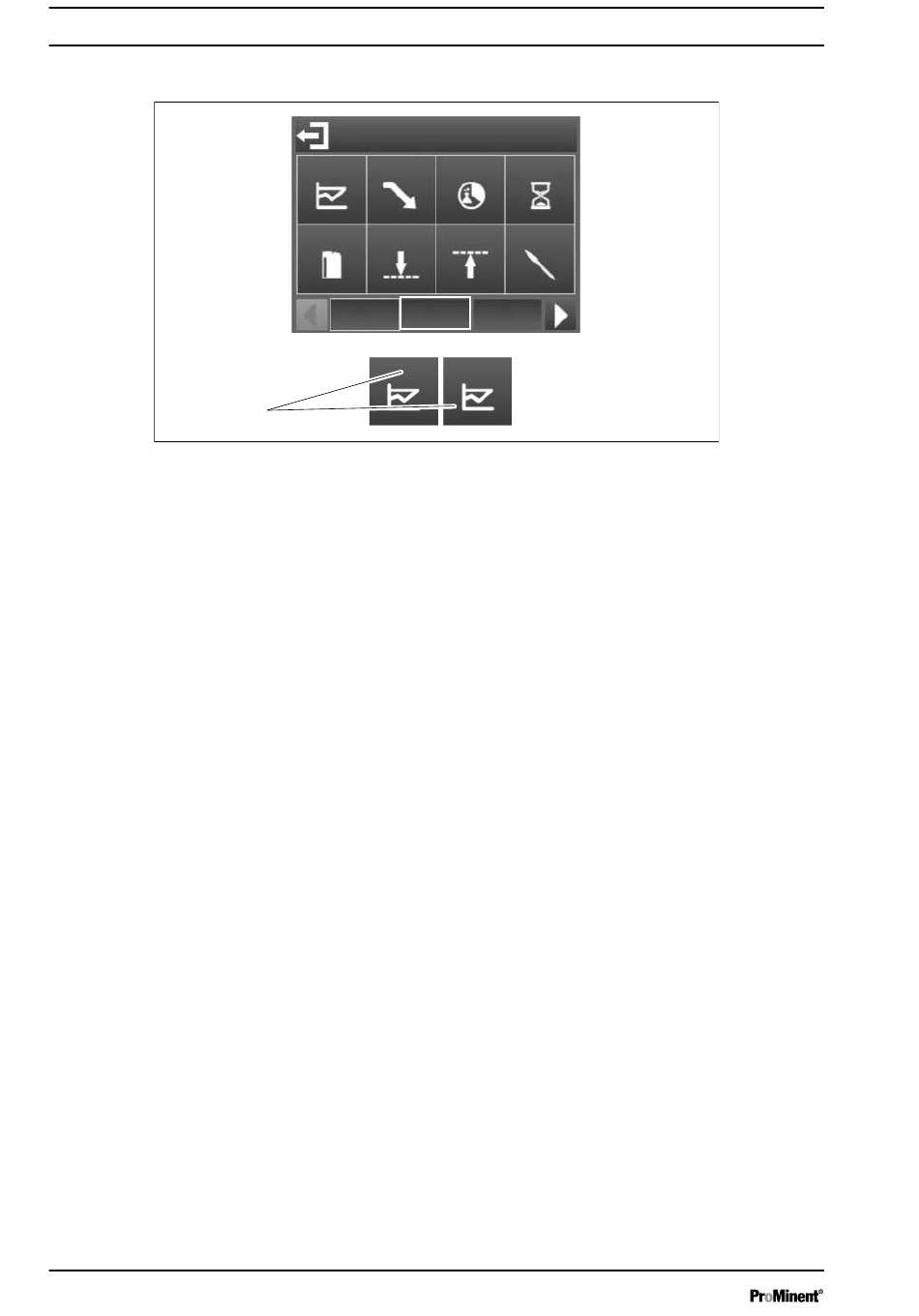

Fig. 37 : Réglages du canal de mesure redox
1
Cette touche permet de sélectionner le mode de commande du canal de mesure redox (mode propor‐
tionnel ou mode hystérésis).
46
Canal redox/ORP
Mode de
Hystérésis
dosage
50 mV
Entrée niveau
Valeur limite
de réservoir
valeur de consigne
min.
650 mV
pH
Redox
1
Proportionnel
Cette touche (1) permet de sélectionner le mode de commande du
canal de mesure redox (mode proportionnel ou mode hystérésis).
Le mode proportionnel est un calcul linéaire, la commande
n
d'entraînement a pour base une composante du mode propor‐
tionnel.
Le mode hystérésis est une régulation à deux points, la valeur
n
d'hystérésis est la lacune existant entre valeur de consigne et
valeur mesurée.
Si la valeur de mesure se situe au-dessus du point le plus
élevé, la commande met en marche l'élément de régulation
descendant.
Si la valeur de mesure se situe au-dessous du point le plus
élevé, la commande met en marche l'élément de régulation
ascendant.
L'élément de régulation précédent reste actif entre la valeur de
consigne et le point le plus bas ou le plus élevé.
Durée de dosage
Temps de
maximale
démarrage
120 min
2 min
Valeur limite
Calibration
valeur de consigne
max.
800 mV
Temp.
Hystérésis
A2826
