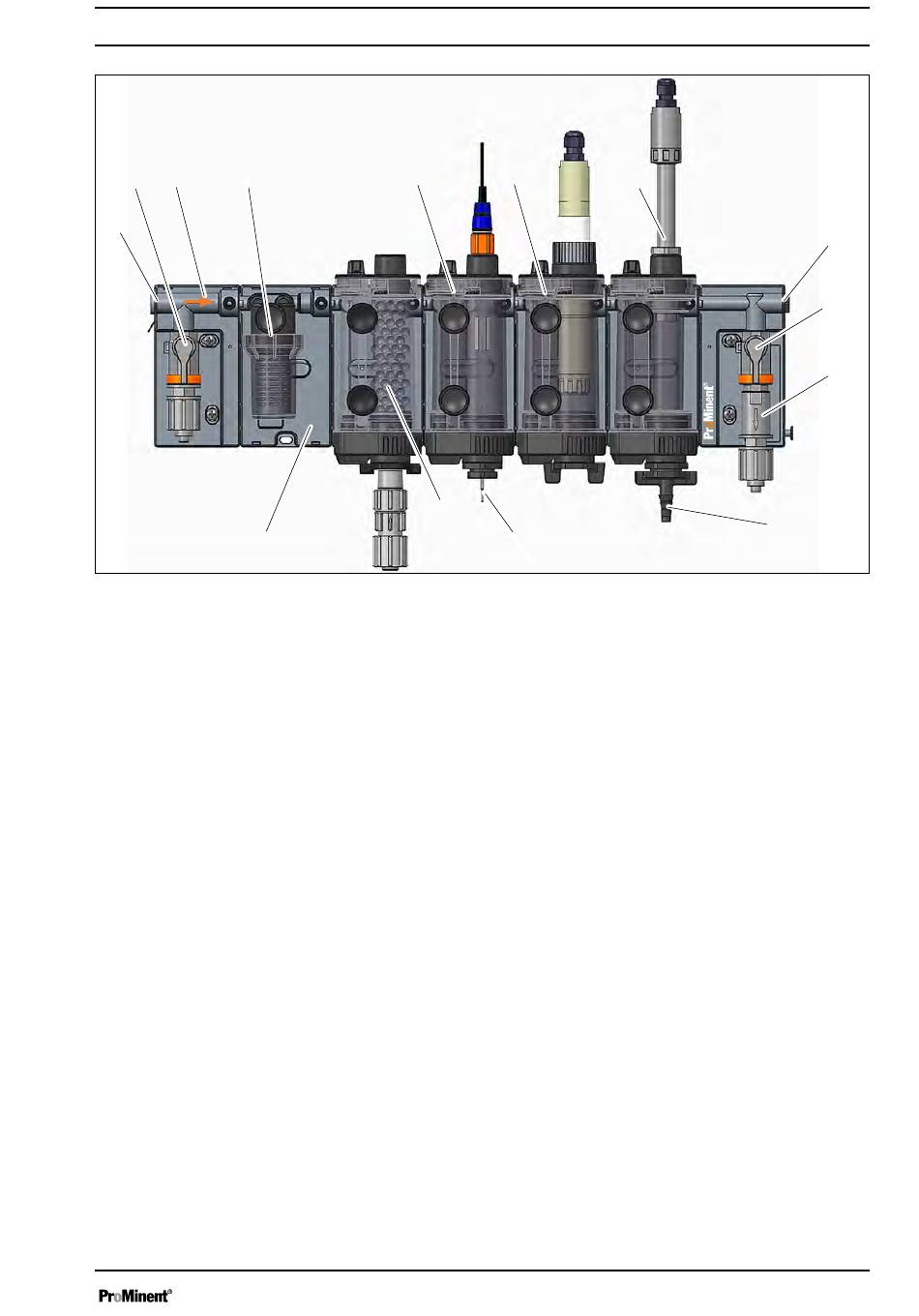

Fig. 5 : Une armature de dérivation complète se compose généralement des éléments suivants :
1
Branchement de mise à la terre
2
Entrée hydraulique avec robinet d'arrêt, raccor‐
dement horizontal ou vertical (entrée), par défaut
vertical, si besoin modifiable par ex. par l'exploi‐
tant à l'horizontale.
3
Sens d'écoulement/flèche
4
Filtre à particules, 300 µm
5
Modules de sonde pour sondes pH, redox (rac‐
cord PG13,5)
6
Modules de sonde pour sondes ampérométri‐
ques (raccord G1")
7
Mesure/contrôle du débit à l'aide de flotteur et
contact Reed ou sonde de débit thermique.
5
6
13
12
8
Raccord G 1/4 pour la purge
9
Sortie hydraulique avec robinet d'arrêt, raccorde‐
ment horizontal ou vertical (sortie), par défaut
vertical, si besoin modifiable par ex. par l'exploi‐
tant à l'horizontale.
10 Limiteur de débit
11 Robinet de prélèvement
12 Raccordement de la compensation de potentiel
13 Module de dosage avec vanne de dosage
14 Support de module
Montage
7
11
8
9
10
A3236
