Utilisation et interface de commande
Canal de mesure pH dans le mode
upstream

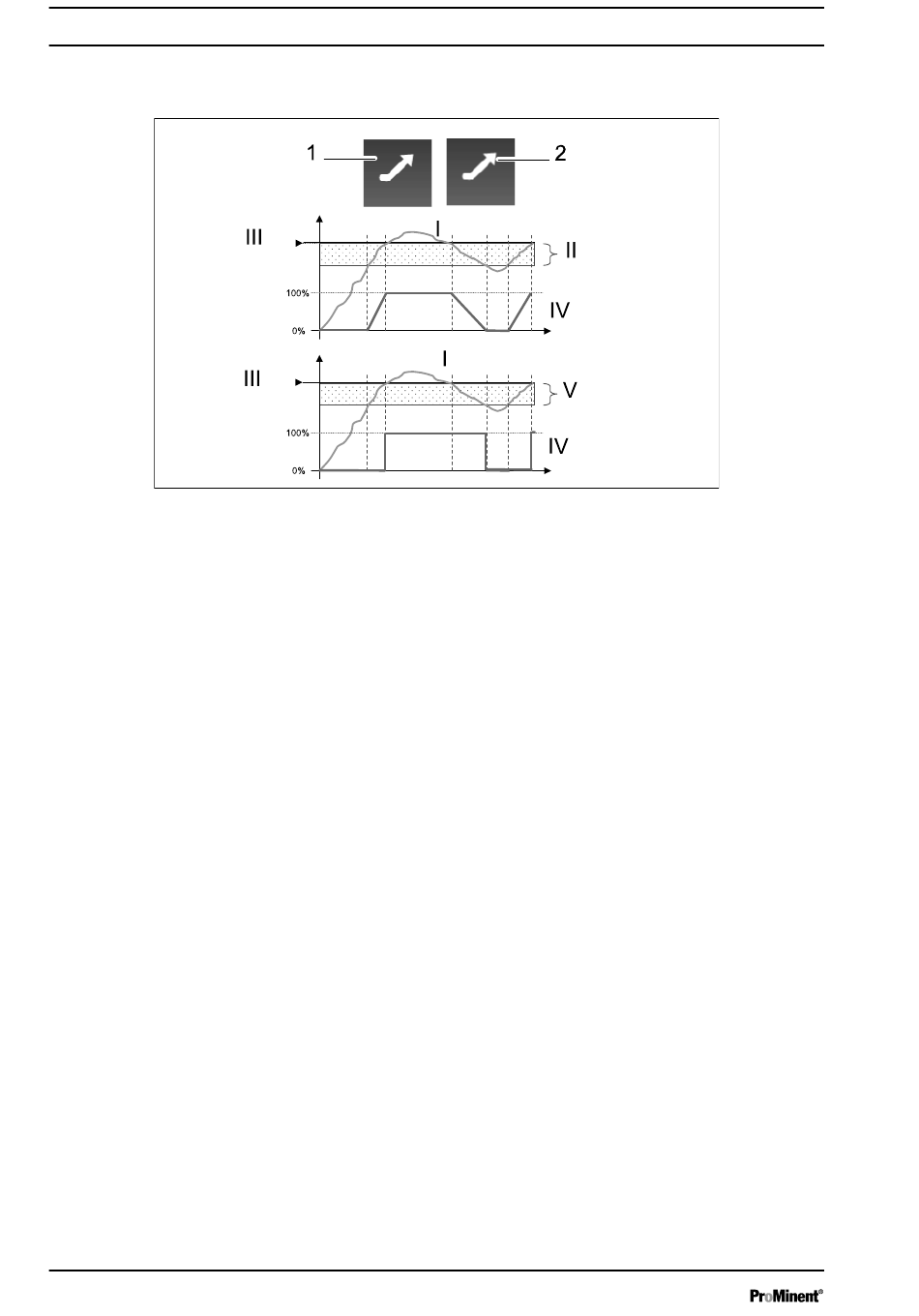

Fig. 35 : Canal de mesure pH dans le mode upstream
1
Valeur proportionnelle, par ex. 0,20 pH
2
Valeur hystérésis, par ex. 0,20 pH
I
Mesure
II
Zone proportionnelle
44
Valeur
Valeur
d'hystérésis
proportionelle
III Valeur de consigne
IV Commande de pompe
V Hystérésis
Si la direction de dosage du canal de mesure pH est configurée en
mode upstream, la valeur de la bande proportionnelle (1) ou la
valeur hystérésis (2) est sélectionnée en fonction du type de régu‐
lation choisi auparavant au moyen de cette touche.
Si dans le mode proportionnel le défaut (valeur de consigne, valeur
de mesure) est égal à la plage proportionnelle (II), l'exigence de
régulation est alors de 100 %. En réduisant la valeur de la bande
proportionnelle, vous élevez la commande du dosage pour la
même valeur de mesure.
Si dans le mode hystérésis le défaut (valeur de consigne, valeur de
mesure) est supérieur à la valeur hystérésis (V), l'exigence de
régulation est alors de 100 %.
