À propos de ce produit
1.1 Présentation de l'appareil
Composants
4
5

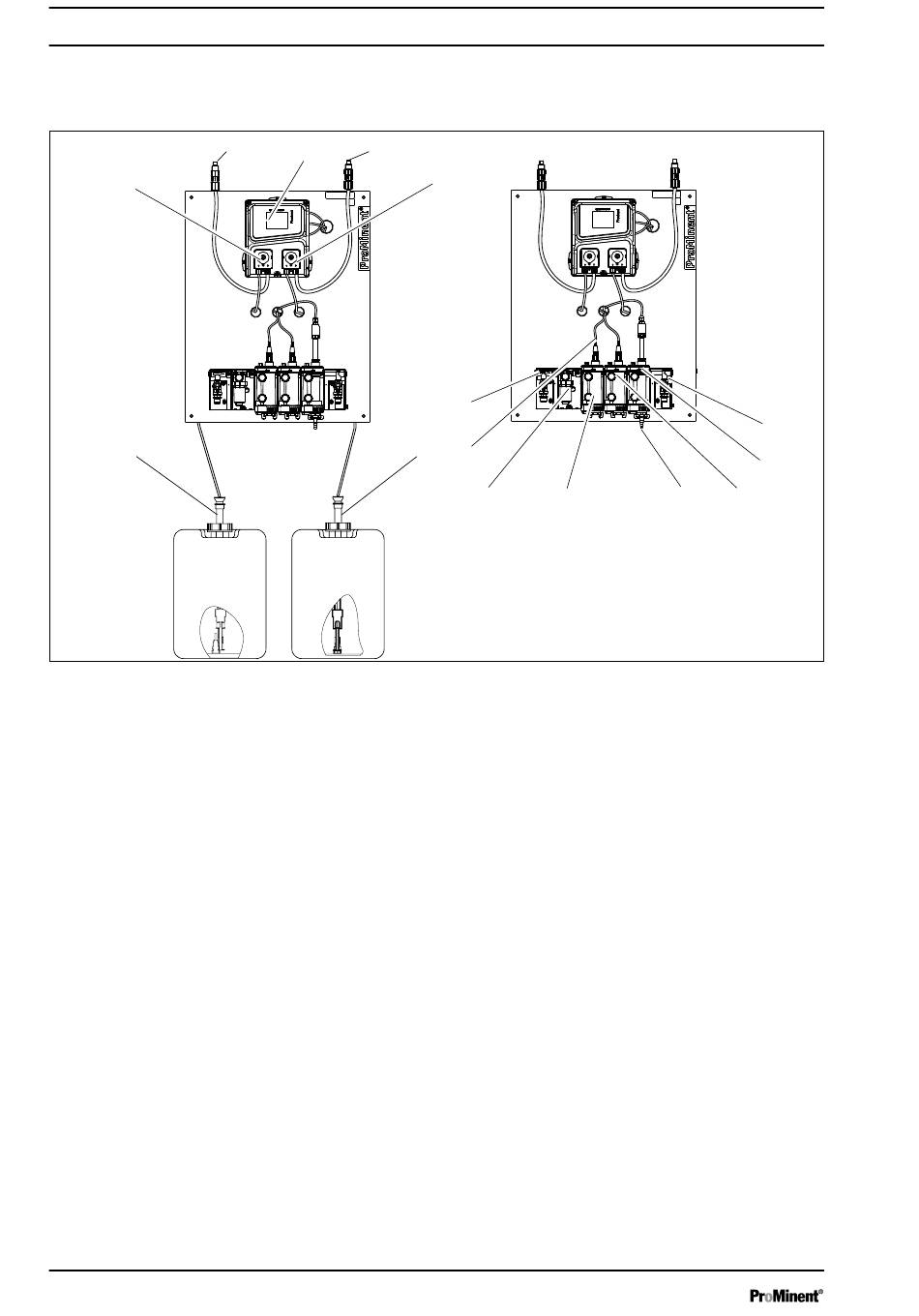

Fig. 2 : Présentation du système de dosage Basic, avec pompes doseuses
1.
Vanne de dosage, désinfection
2.
Régulateur
3.
Vanne de dosage, acide
4.
Pompe doseuse, acide
5.
Garniture d'aspiration, acide
6.
Garniture d'aspiration, désinfection
7.
Pompe doseuse, désinfection
8.
Robinet à boisseau sphérique, côté entrée
9.
Sonde de débit
10. Filtre anti-impuretés
6
3
1
2
7
8
9
6
10
11
11. Module de débit avec sonde de débit
12. Robinet de prélèvement
13. Sonde pH*
14. Sonde redox*
15. Robinet à boisseau sphérique, côté sortie
*
Montage par le client. Ces composants sont pré‐
parés pour une installation ultérieure mais sont
joints dans un emballage séparé afin d'éviter
tout dommage en cours de transport.
15
14
13
12
A3683
