Utilisation et interface de commande
Canal de mesure redox dans le mode
upstream

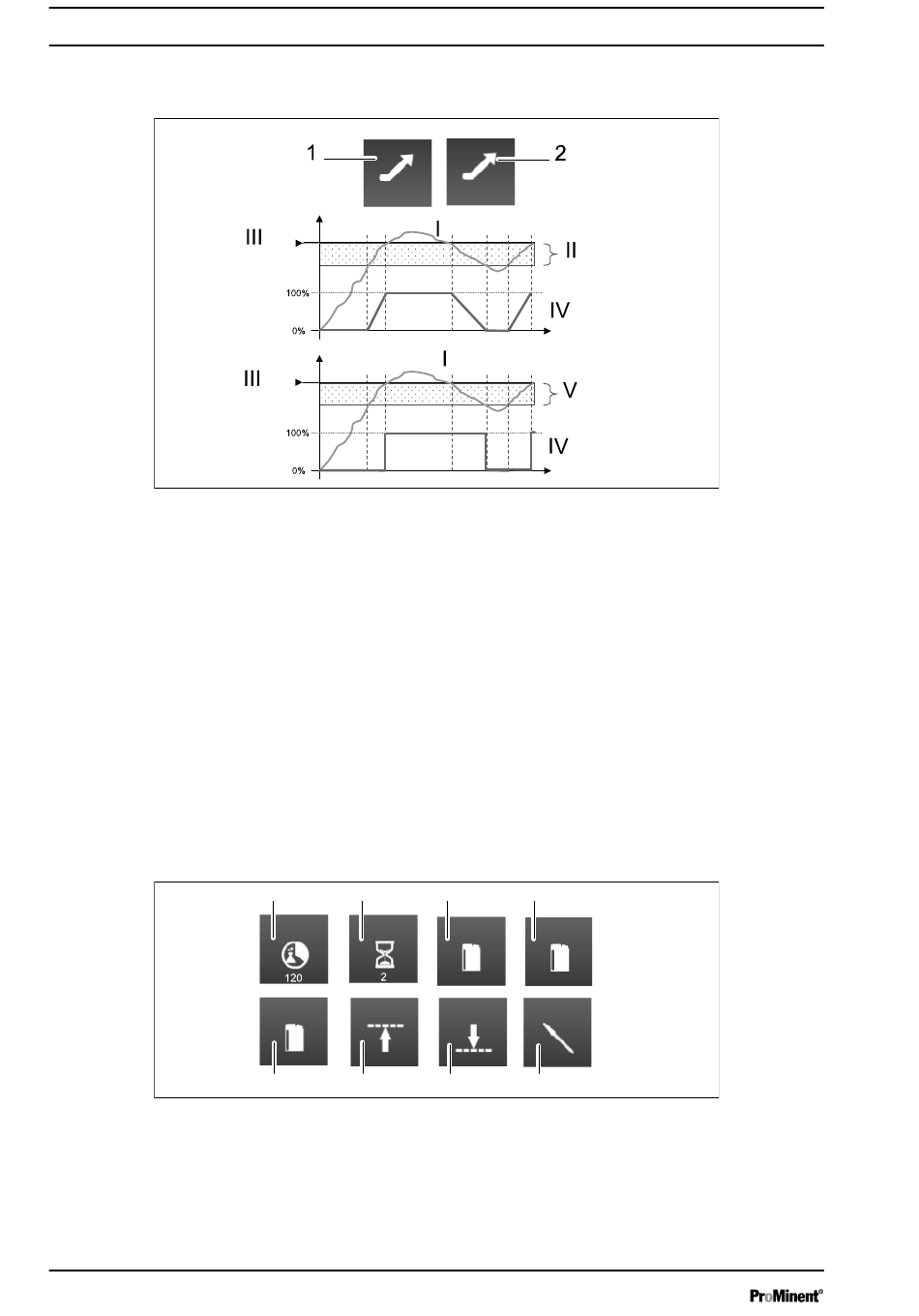

Fig. 39 : Canal de mesure redox dans le mode upstream
1
Valeur proportionnelle, par ex. 50 mV
2
Valeur hystérésis, par ex. 50 mV
I
Mesure
II
Zone proportionnelle
Fig. 40 : Réglages du canal de mesure redox
48
Valeur
proportionelle
Si la direction de dosage du canal de mesure redox est configurée
en mode upstream, la valeur de la bande proportionnelle (1) ou la
valeur hystérésis (2) est sélectionnée en fonction du type de régu‐
lation choisi auparavant au moyen de cette touche.
Si dans le mode proportionnel le défaut (valeur de consigne, valeur
de mesure) est égal à la plage proportionnelle (II), l'exigence de
régulation est alors de 100 %. En réduisant la valeur de la bande
proportionnelle, vous élevez la commande du dosage pour la
même valeur de mesure.
Si dans le mode hystérésis le défaut (valeur de consigne, valeur de
mesure) est supérieur à la valeur hystérésis (V), l'exigence de
régulation est alors de 100 %.
1
2
Durée de dosage
Temps de
maximale
démarrage
Entrée niveau
Valeur limite
de réservoir
valeur de consigne
max.
Actif NC
5
6
Valeur
d'hystérésis
III Valeur de consigne
IV Commande de pompe
V Hystérésis
3
4
Entrée niveau
Entrée niveau
de réservoir
de réservoir
Inactif
Actif NON
Valeur limite
Calibration
valeur de consigne
min.
7
8
A2824
A2825
