Montage
5.5.1 Section de conducteur et douilles d'extrémité
Sans douille d'extrémité
Douille d'extrémité sans
isolation
Douille d'extrémité avec
isolation
5.5.2 Connexion des bornes

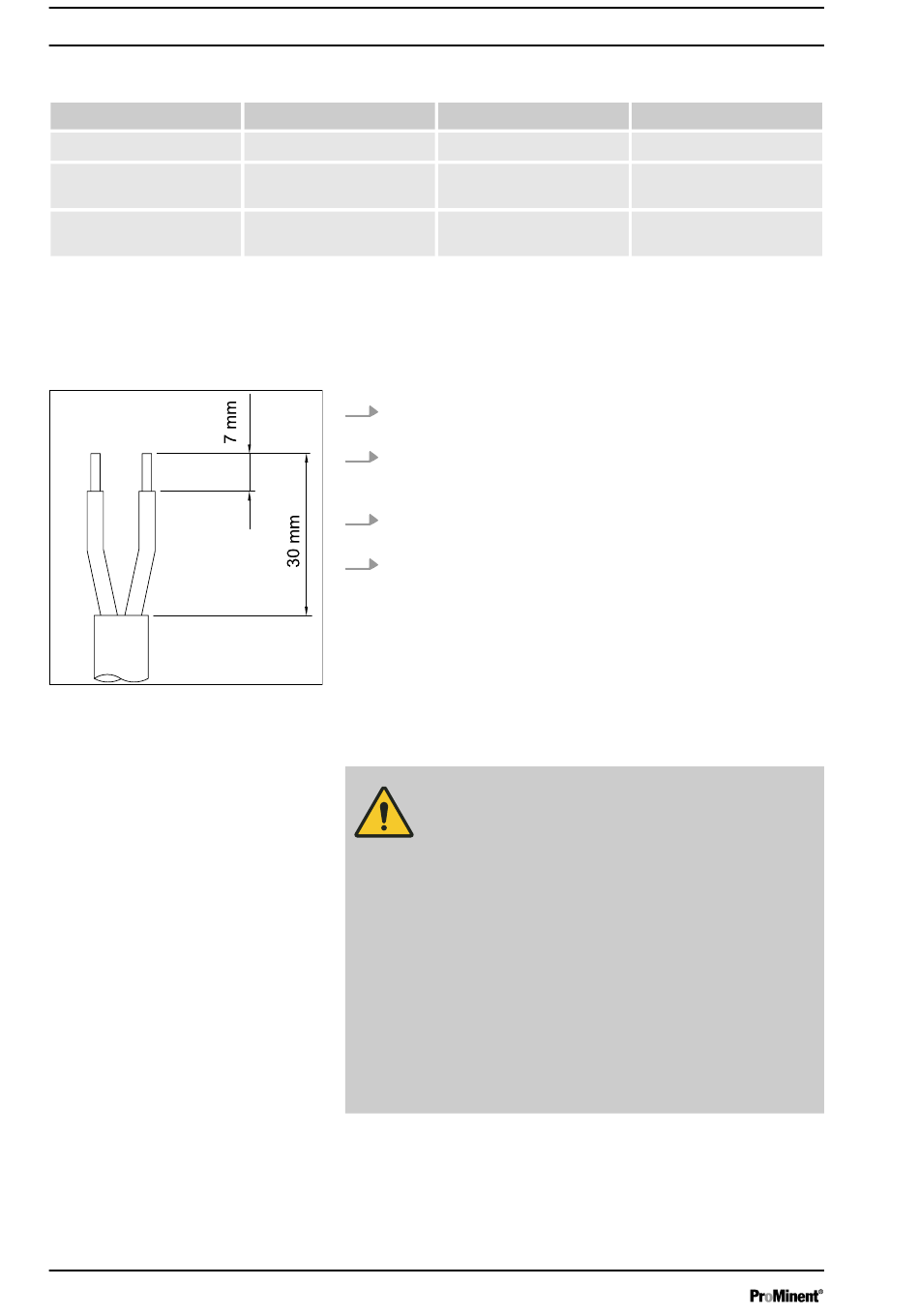

Fig. 11 : Dénuder le câble
5.5.3 Installation (électrique)
24
Section minimale
0,25 mm
2
0,20 mm
2
0,20 mm
2
Un champ contenant des informations sur les raccordements se
trouve au niveau des bornes des modules.
1.
Isoler les extrémités des câbles conformément à Fig. 11 et
insérer des douilles d'extrémité adaptées.
2.
Pour installer les câbles, insérer entièrement le tournevis
fourni dans l'ouverture carrée de la borne concernée afin de
pouvoir placer l'extrémité du câble dans le répartiteur.
3.
Raccorder les câbles conformément au schéma de conne‐
xion des bornes.
4.
Contrôler le câblage à l'aide du schéma de connexion des
bornes.
A0508
Section maximale
1,5 mm
2
1,0 mm
2
1,0 mm
2
AVERTISSEMENT !
Défaillance des pompes de recirculation
En cas de panne de la pompe de recirculation, la
régulation pour le bassin correspondant doit être
stoppée. Pour cela, il ne suffit pas d'utiliser le con‐
tact de limite d'eau de mesure de l'armature de
dérivation. Vous devez prendre des mesures
appropriées complémentaires.
Peuvent être utilisés pour déclencher ces
mesures :
–
le contact sans potentiel de la commande de
filtration,
–
le contact sans potentiel du disjoncteur moteur
de la pompe de recirculation,
–
un contrôleur de dosage dans la conduite de
recirculation.
Longueur dénudée
8 - 9 mm
10 - 11 mm
