5.4.5.1
Montage de l'adaptateur de sonde sur la sonde (exemple avec l'adaptateur de sonde G1'')

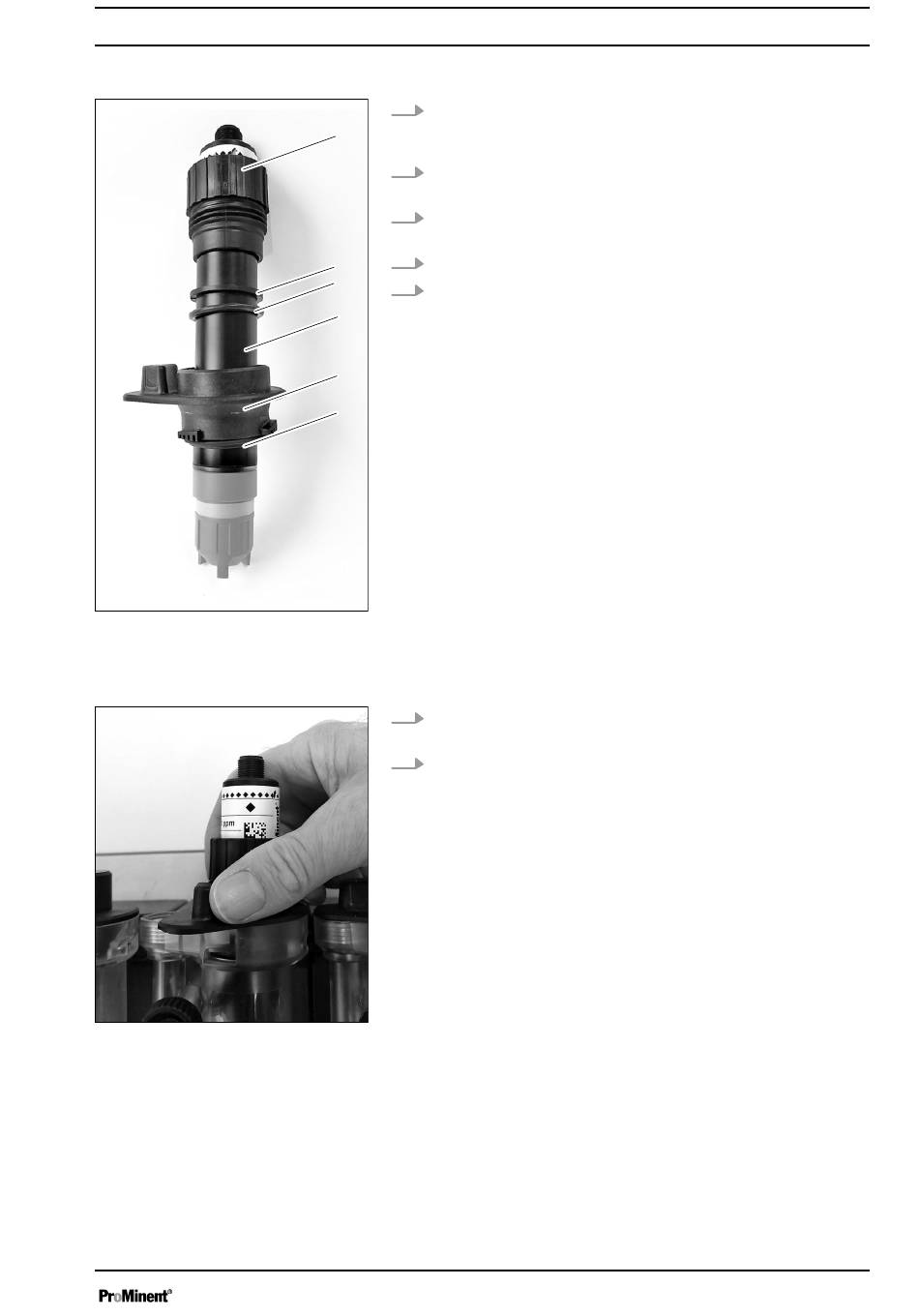

Fig. 9 : Pièces pour le montage de
l'adaptateur de sonde et de la sonde
5.4.5.2
Montage de la sonde dans le module de sonde
Fig. 10 : Monter la sonde dans le
module de sonde
5.5 Installation électrique
1.
Glisser le joint torique (3) par le bas sur la tige de la sonde
jusqu'à la bague de serrage (2). Kit d'extension « Module de
1
mesure BAMa », référence 1113795.
2.
Glisser l'adaptateur de sonde (5) par le bas sur la tige de la
sonde (4) jusqu'à la bague de serrage (2).
3.
Veiller à la présence et au bon placement du joint torique
supérieur (3) et inférieur (6).
2
4.
Glisser la douille filetée (1) par le haut sur la tige de la sonde.
3
5.
Visser la douille filetée (1) avec l'adaptateur de sonde (5).
4
5
6
A3243
1.
Poser la sonde avec l'adaptateur de sonde sur le module de
sonde, comme indiqué sur l'illustration.
2.
Fermer la fermeture à baïonnette dans le sens horaire en
appuyant avec le pouce sur la poignée de l'adaptateur de
sonde.
Tourner à fond toutes les fermetures à baïonnette jusqu'en
butée de façon à obtenir une étanchéité suffisante.
S'il est difficile de fermer la fermeture à baïonnette, ne pas
graisser le joint torique. La graisse pourrait fausser la
mesure. Mélanger un peu de liquide vaisselle sans parfum
avec de l'eau et enduire le joint torique.
A3244
Vous devez garantir qu'en cas de dysfonctionnement, aucun câble
n'entre en contact avec le circuit électrique voisin.
Solution : Dénuder la gaine extérieure du câble le plus court
n
possible.
Fixer les fils avec des attaches.
n
Montage
23
