4. Montage et installation
Pour utilisation en Australie :
L'installation de ce produit doit
être conforme à la norme
AS/NZS3500 !
Nota
Certificat du numéro d'aptitude :
CS9431
numéro c-tick : N20683
4.1 Montage de la pompe
Avertissement
Installer la pompe de façon à ce que la
prise soit facilement accessible !
Cela permettra à l'opérateur de débrancher
rapidement la pompe en cas d'urgence !
La pompe est fournie avec un plateau de fixation.
Le plateau de fixation peut être monté à la verticale
sur un mur ou à l'horizontale sur un réservoir. Il est
très simple de fixer fermement la pompe au plateau
de fixation.
La pompe peut facilement être retirée du plateau de
fixation pour toute maintenance.
4.1.1 Conditions
•
La surface de montage doit être stable et ne doit
pas vibrer.
•
Le dosage doit s'effectuer vers l'avant à la verticale.
4.1.2 Aligner et installer le plateau de fixation
•
Installation verticale : le mécanisme du plateau
de fixation doit être situé au-dessus.
•
Installation horizontale : le mécanisme du pla-
teau de fixation doit être à l'opposé de la tête de
dosage.
•
Le plateau de fixation peut être utilisé comme
plaque de perçage, voir fig. 3 pour les distances
entre les orifices de perçage.

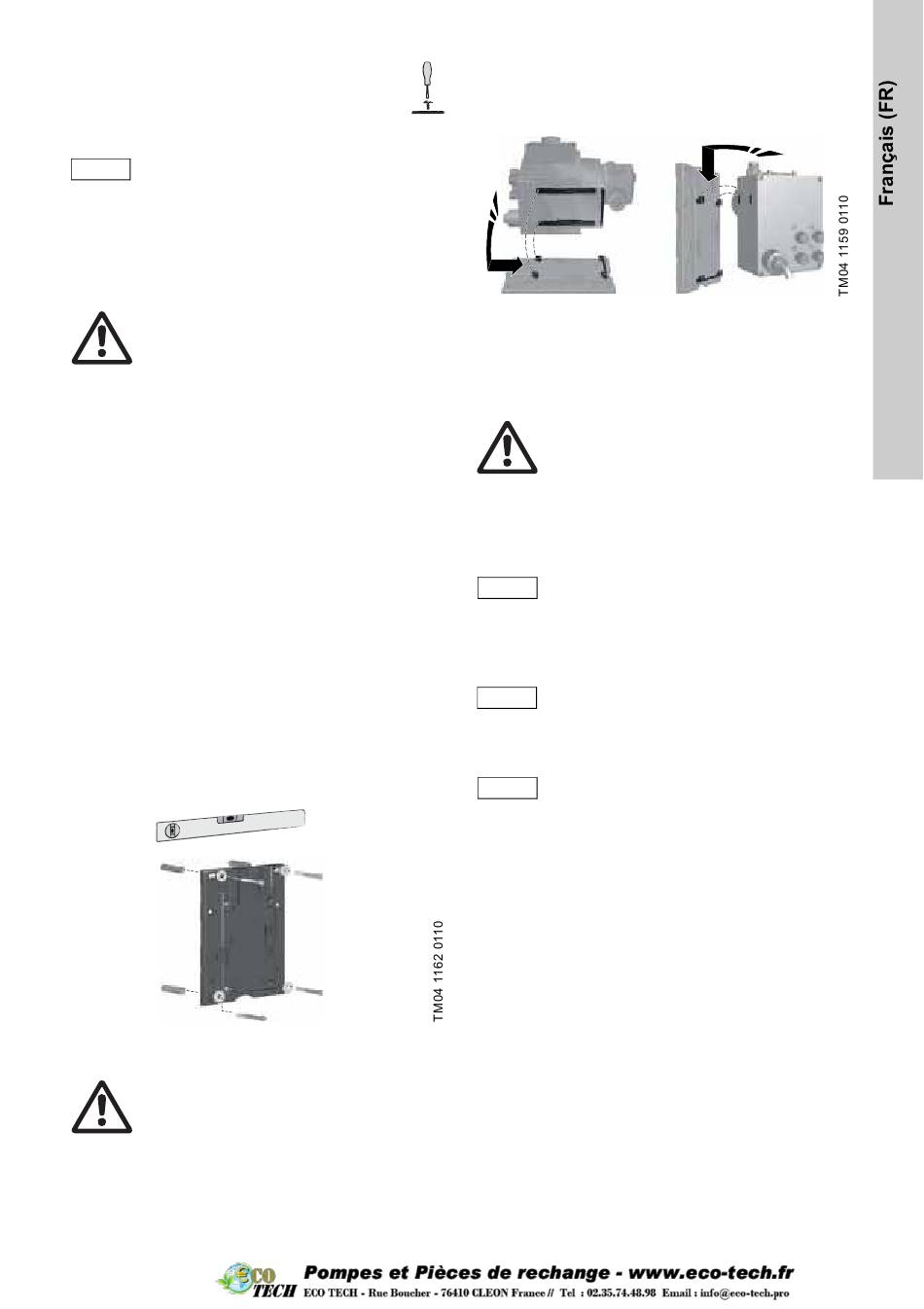

Fig. 4
Installer le plateau de fixation
Avertissement
Ne pas endommager les câbles et la
tuyauterie pendant l'installation !
1. Marquer les orifices de perçage.
2. Percer.
3. Fixer le plateau à l'aide de quatre vis, d'un dia-
mètre de 5 mm, au mur, sur le support ou le
réservoir.
4.1.3 Engager la pompe sur le plateau de fixation
1. Faire glisser la pompe sur le support du plateau
de fixation jusqu'à ce qu'elle s'engage.
Fig. 5
Engagement de la pompe
4.2 Raccordement hydraulique
Avertissement
Risque de brûlure par produits
chimiques !
Porter des vêtements protecteurs
(gants, lunettes) pour toute interven-
tion sur la tête de dosage, les raccorde-
ments et la tuyauterie !
La tête de dosage peut contenir de
l'eau depuis son essai en usine.
Lors du dosage d'un produit qui ne
Précaution
doit pas entrer en contact avec l'eau,
un autre produit doit être dosé aupara-
vant !
Un fonctionnement sans défaut peut
uniquement être garanti si l'opérateur
Précaution
utilise la tuyauterie fournie par
Grundfos !
La tuyauterie utilisée doit être
conforme aux limites de pression indi-
Précaution
quées au paragraphe
3.1 Caractéristiques techniques !
Informations importantes concernant
l'installation
•
Respecter la hauteur d'aspiration et le diamètre
de la tuyauterie, voir paragraphe
3.1 Caractéristiques techniques.
•
Raccourcir les tuyaux à angles droits.
•
S'assurer qu'il n'y a aucune boucle ni noeud dans
la tuyauterie.
•
Garder la tuyauterie d'aspiration aussi courte que
possible.
•
Diriger la tuyauterie d'aspiration en montant vers
la vanne d'aspiration.
•
Installer un filtre dans la tuyauterie d'aspiration
protège l'ensemble de l'installation contre la
poussière et réduit le risque de fuite.
