LERBAKKEN 10, 8410 RØNDE DENMARK.
Pour une installation sûre du 6331Bxx ou 6334Bxx vous devez observer ce qui suit. Le module sera
seulement installé par un personnel qualifié qui est informé des lois, des directives et des normes
nationales et internationales qui s'appliquent à ce secteur.
L'année de la fabrication est indiquée dans les deux premiers chiffres dans le numéro de série.
Certificat ATEX
Marquage
Standards
Zone dangereuse
Zone 0, 1, 2, 20, 21, 22
T4: -40 ≤ Ta ≤ 85ºC
T5: -40 ≤ Ta ≤ 60ºC
T6: -40 ≤ Ta ≤ 40ºC
Bornes :
41,42,43,44
Uo: 9,6 Vcc
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Bornes :
51,52,53,54
Uo: 9,6 Vcc
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Revision date:
2014-06-20

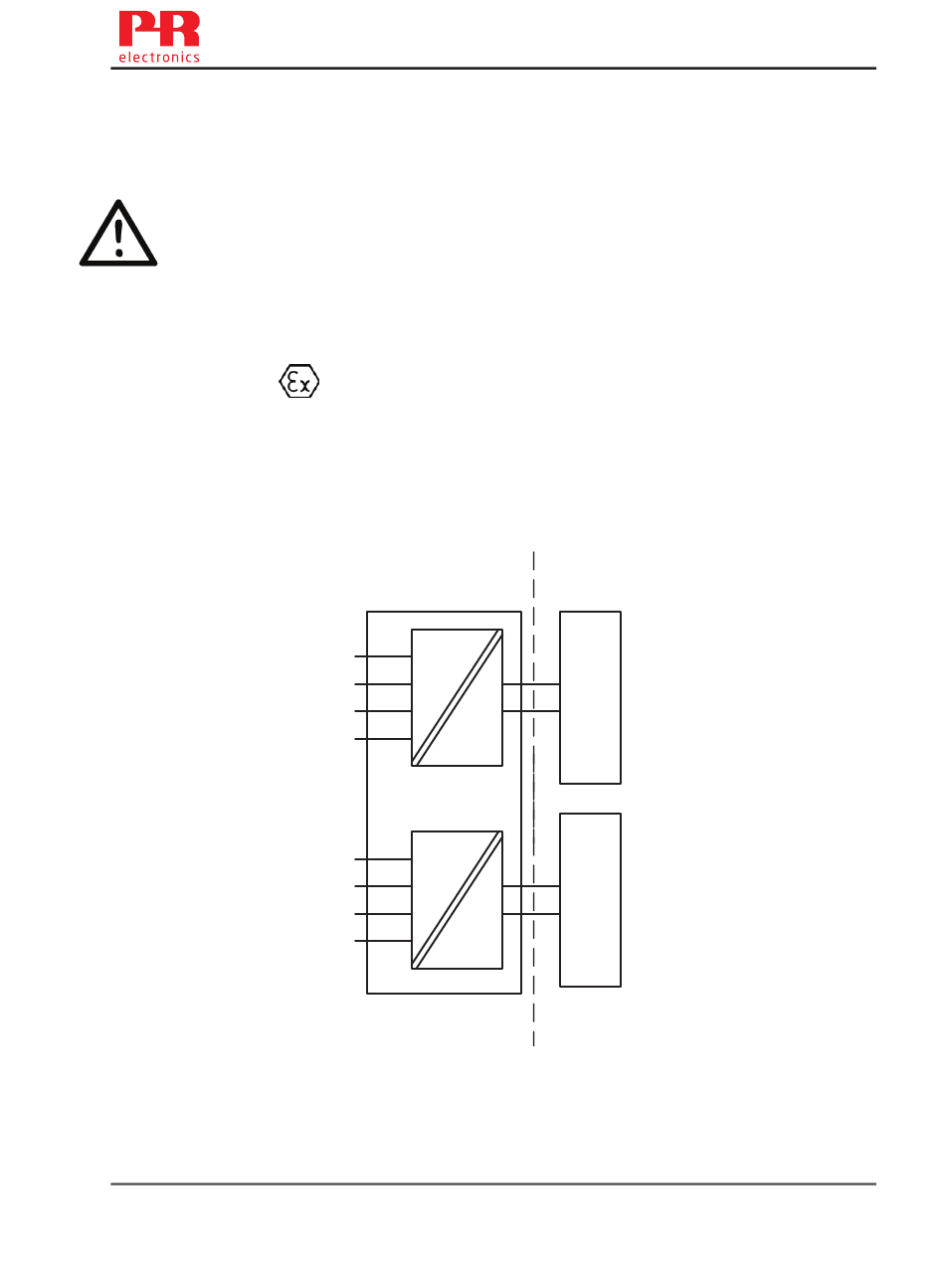

Schéma d'installation ATEX
KEMA 06ATEX 0115X
II 1 G Ex ia IIC T6..T4 Ga
II 1 D Ex ia IIIC Da
I M 1 Ex ia I Ma
EN 60079-0 : 2012, EN 60079-11 : 2012, EN 60079-26 : 2007
44
43
42
41
CH1
54
53
52
51
CH2
6331 / 6334
Version Revision
V2R0-FR01
WWW.PRELECTRONICS.COM
Zone non dangereuse
+
13
-
11
Barrier
+
23
-
21
Barrier
6334V106-FR
6331QA01
Bornes :
11,13 et
21,23
Ui: 30 Vcc
Ii: 120 mA
Pi: 0,84 W
Li: 10 μH
Ci: 1,0 nF
Page:
1/2
