4. Montering
Före varje ingrepp i pumpens kopplingsbox skall nätspänningen ha
varit frånslagen i minst 5 minuter.

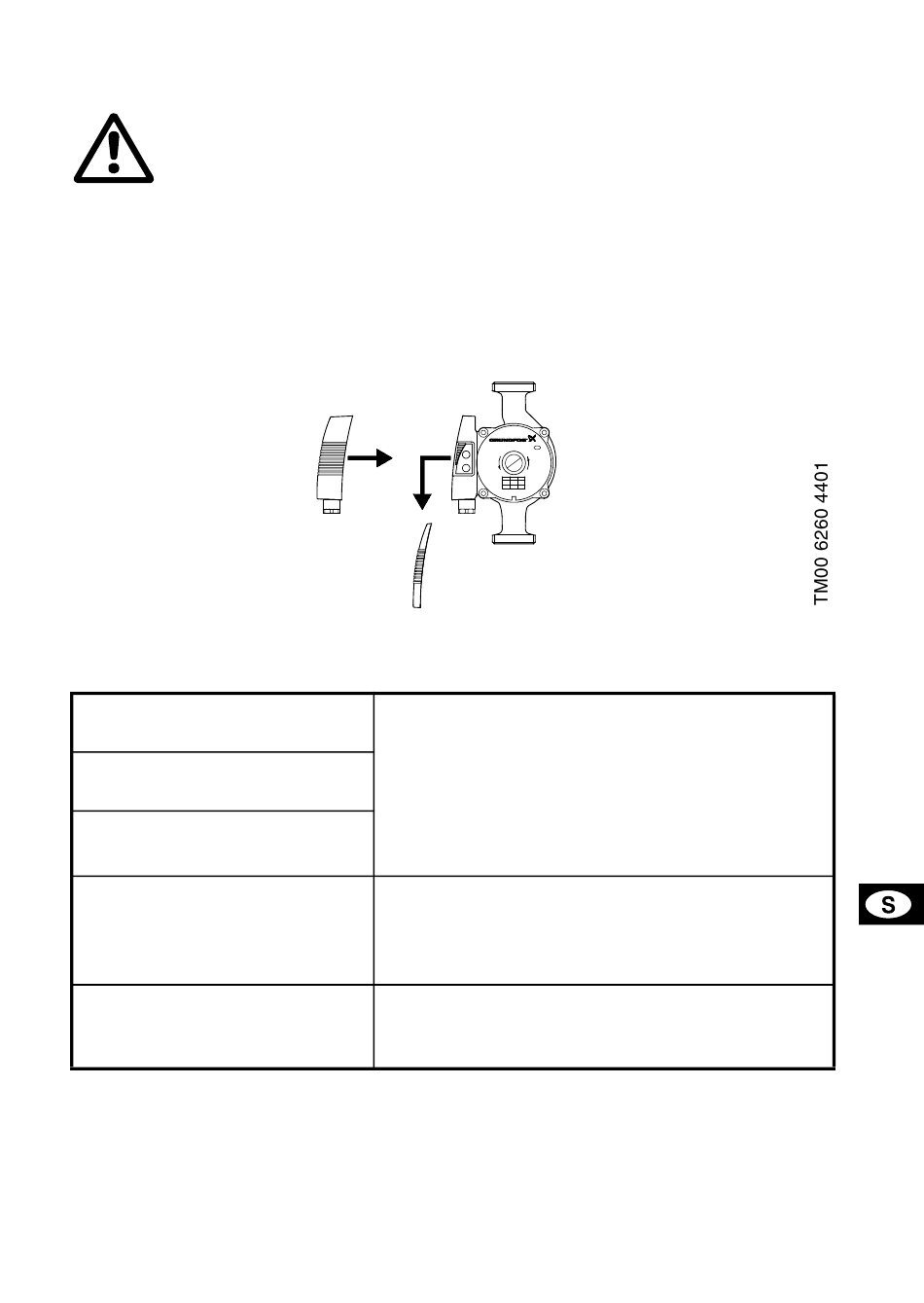

En modul monteras genom att det befintliga locket på kopplingsboxen av-
lägsnas och byts mot ett nytt där modulen finns inbyggd. Kom ihåg att ta bort
klistermärket.
Det nya locket ökar kopplingsboxens höjd med ca. 27 mm.
Se fig. 4 och figuren längst bak i anvisningen.
Fig. 4
5. Tekniska data
Ingång för start/stopp
Ingång för max.kurva
Ingång för min.kurva
Utgång för felmeddelande-
signal
Ingång för analog 0-10 V
signal
Extern potentialfri kontakt.
Kontaktbelastning: 5 V, 0,1 mA.
Skärmad kabel.
Motstånd i slinga: Max. 130 Ω/km.
Logiska nivåer:
Logisk "0": U < 1,5 V.
Logisk "1": U > 4,0 V.
Intern potentialfri växlingskontakt.
Max. belastning: 250 V, 2 A, AC1.
Min. belastning: 5 V, 1 mA.
Skärmad kabel.
Extern signal: 0-10 VDC.
Max. belastning: 0,1 mA.
Skärmad kabel.
Rätt till ändringar förbehålles.
