10.7

Configuration de Safety Integrated (SPL)

10.7.1

Introduction

La logique programmable sûre (SPL) permet de raccorder directement les capteurs et
actionneurs de sécurité à la périphérie E/S de la commande et de les exploiter dans un logiciel,
sans avoir besoin de modules de traitement de signal externes.

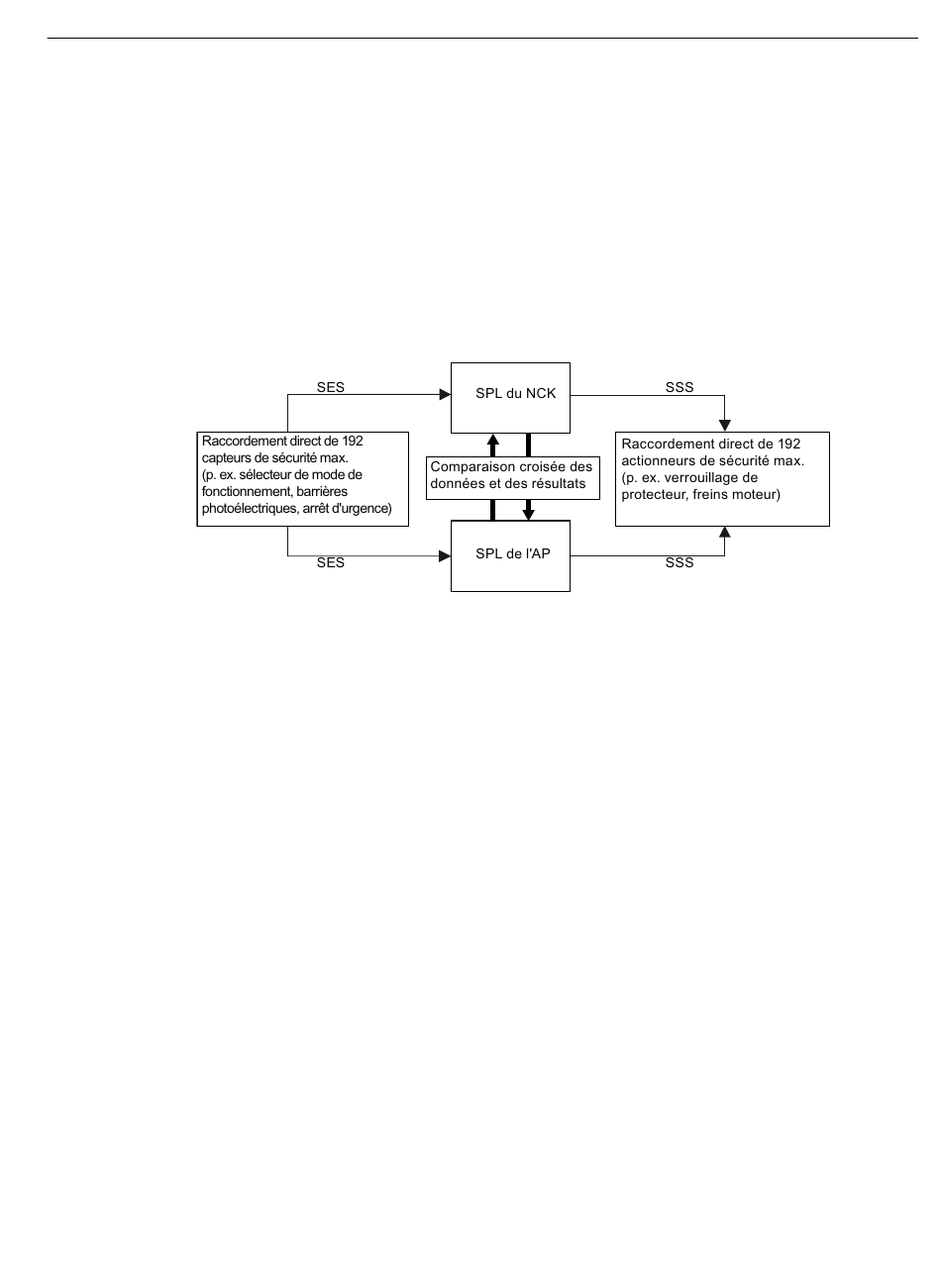

Une comparaison croisée cyclique des données entre l'AP et le NCK est organisée par le
programme système pour contrôler le bon fonctionnement des SPL du NCK et de l'AP :
Figure 10-10
Le mode Safety Integrated (SPL) est pris en charge par toutes les versions de NCU disponibles
dans TIA Portal.
Le mode Safety Integrated (SPL) présente les caractéristiques suivantes :
● SINAMICS Integrated ou les NX reliées utilisent les télégrammes SINUMERIK "SI Motion
Monitoring", pas de télégrammes PROFIsafe.
● Le programme utilisateur est programmé dans les éditeurs pour LIST, LOG ou CONT,
comme un programme utilisateur standard. Chaque bloc de programme relatif à la sécurité
doit être créé dans deux langages de programmation afin de permettre la comparaison
croisée des données (SPL de l'AP et SPL du NCK).
● Lors de la programmation, les F-DI/F-DO du bloc de données SPL [DB18] que vous affectez
aux adresses E/S des appareils de terrain sur la NCU (p. ex. via SINUMERIK Operate) sont
utilisés.
Voir : Description fonctionnelle SINUMERIK Safety Integrated
10.7.2 Configuration de la périphérie de sécurité
Lors de la configuration de la périphérie F avec Safety Integrated (SPL), vous pouvez vous
appuyer sur le récapitulatif des opérations suivant qui contient des exemples de procédures de
configuration. Il ne sert toutefois qu'à vous faire découvrir la configuration et la programmation
de SINUMERIK Safety Integrated (SPL).
SINUMERIK 840D sl STEP 7 Toolbox V16
Manuel de configuration, 12/2019, 6FC5397-0GP40-0DA1
SPL – comparaison croisée des données
Configuration de Safety
10.7 Configuration de Safety Integrated (SPL)
199
