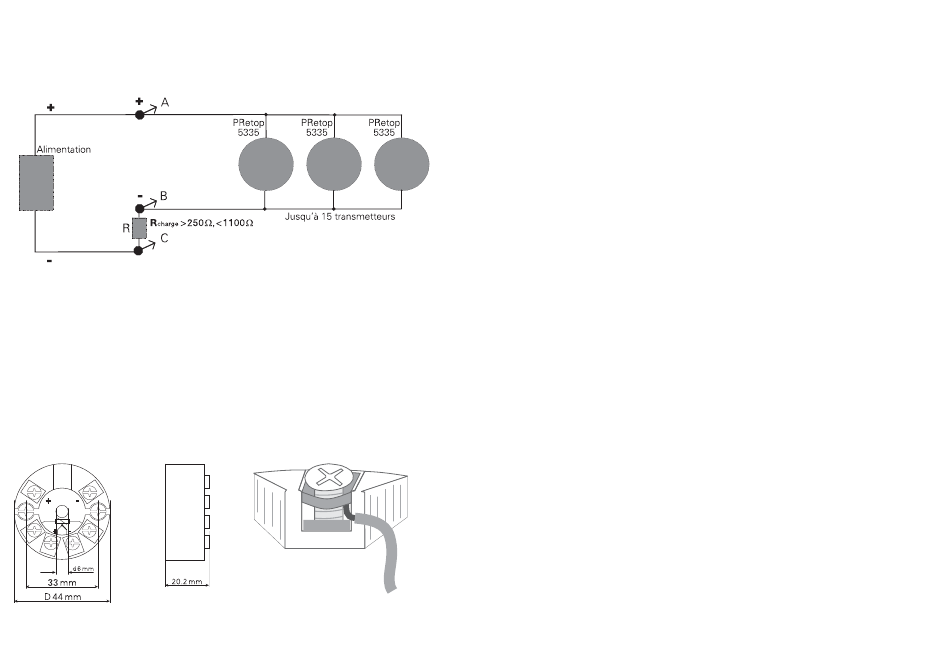

Raccordement des transmetteurs
en multi-addressage :
®
Le communicateur HART ou le modem peuvent être connectés sur les points
AB ou sur les points BC.
Pour la communication digitale HART
au maximum peuvent être connectés en parallèle.
Chaque transmetteur sera doté d'un numéro unique entre 1 et 15. Si 2 transmet-
teurs ont le même numéro, tous les deux seront ignorés. Programmés pour
multi-addressage, les sorties des transmetteurs seront bloquées à 4 mA, et le
courant max. dans la boucle sera donc de 60 mA.
La communication se fait ensuite soit avec le communicateur HART
®
modem HART .
Le logiciel PReset peut configurer le transmetteur individuel en multi-addressage
et lui donner un addressage unique.

Dimensions mécaniques :

42
®
de 2-fils, les sorties de 15 transmetteurs

Montage des fils du capteur

Les fils doivent être montés entre les
plaques métalliques.
