Raccordement Des Transmetteurs En Multi-Addressage; Dimensions Mécaniques; Montage Des Fils Du Capteur - PR electronics 5335 Manuel Du Produit

3 : Communicateur HART

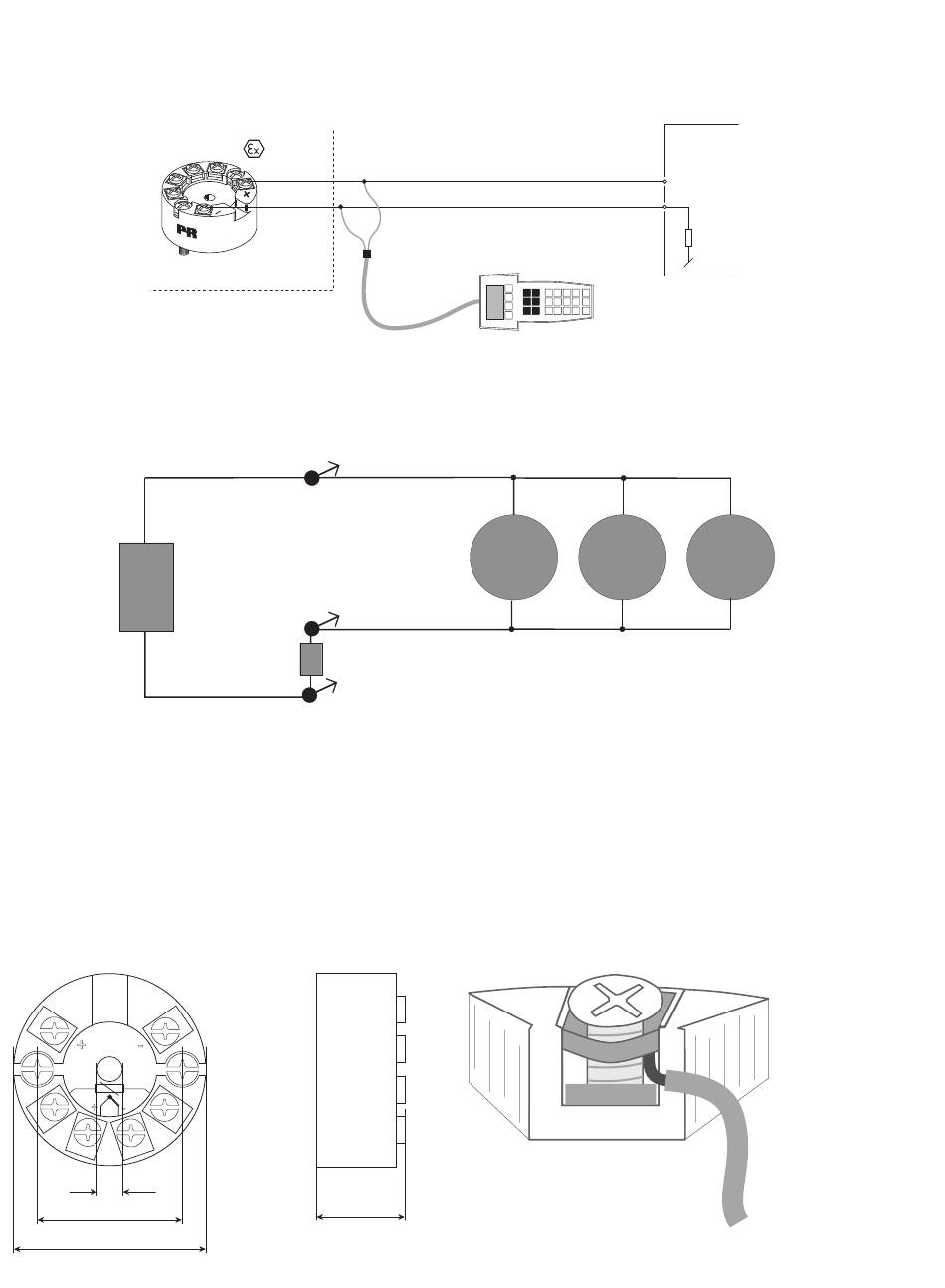

Pour le raccordement veuillez vous reporter au schéma ci-dessous. Pour avoir accès à tous les paramètres, le communicateur
HART doit être chargé avec le DDL spécifique du PR electronics A/S. Ce DDL peut être commandé chez PR electronics A/S ou
chez la Fondation HART.

Raccordement des transmetteurs en multi-addressage

• Le communicateur HART ou le modem peuvent être connectés sur les points AB ou sur les points BC.
+
Alimentation
-
• Pour la communication digitale HART de 2-fils, les sorties de 15 transmetteurs au maximum peuvent être connectés en
parallèle.
• Chaque transmetteur sera doté d'un numéro unique entre 1 et 15. Si 2 transmetteurs ont le même numéro, tous les deux
seront ignorés. Programmés pour multi-addressage les sorties des transmetteurs seront bloquées à 4 mA, et le courant
max. dans la boucle sera donc de 60 mA.
• La communication se fait ensuite soit avec le communicateur HART soit avec le modem HART.
• Le logiciel PReset peut configurer le transmetteur individuel en multi-addressage et lui donner un addressage unique.
Dimensions mécaniques
+ -
+ -
ø 6 mm
33 mm
ø 44 mm
10
Zone non dangereuse
Zone
1
2
5335
+
A
-
B
R
charge
R
C

Montage des fils du capteur

20,2 mm
R
charge
PRetop
5335
Jusqu'à 15 transmetteurs
> 250 Ω, < 1100 Ω
Les fils doivent être montés entre
les plaques métalliques.
5335V118-FR
API ou autres
+Valim.
Entrée
> 250 Ω, < 1100 Ω
PRetop PRetop
5335 5335
