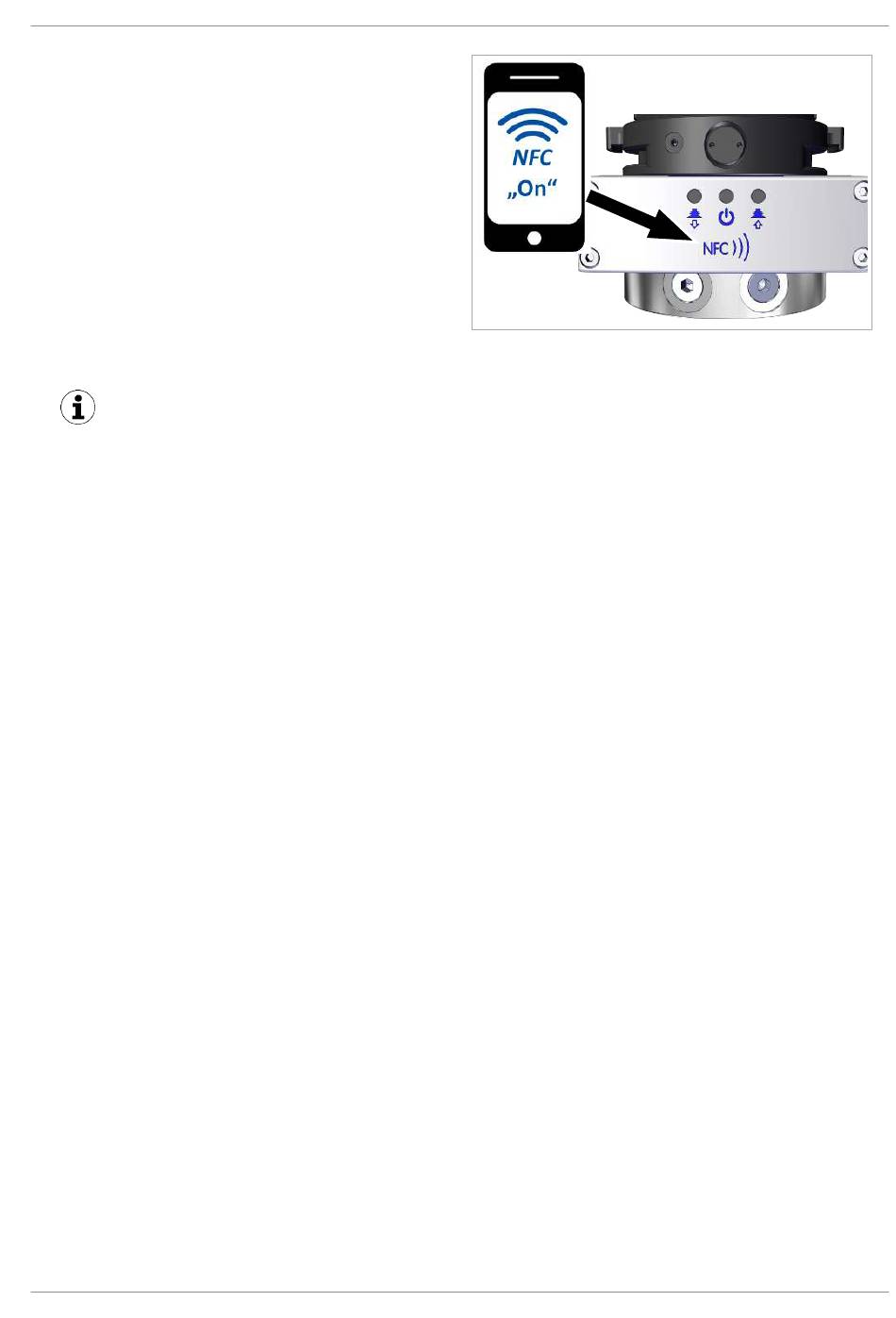

Pour une connexion optimale des données, placer
le périphérique de lecture au centre de l'élément
de commande et d'affichage.
Important :
Si un module SCM de Schmalz est utilisé pour le
fonctionnement du RECB MATCH, l'écriture via
NFC est bloquée.
En mode I/O numériques, les valeurs des profils
« Production-Setup-Profile P0 » sont détermi-
nantes. Ces valeurs peuvent être par exemple
adaptées ou réglées via NFC.
Pour les applications NFC, la distance de lecture est très courte. Informez-vous sur la position
de l'antenne NFC dans le périphérique de lecture utilisé. Si les paramètres du dispositif ont été
modifiés via NFC, l'alimentation électrique doit alors rester stable pendant au moins 3 se-
condes, sans quoi une perte de données (Erreur E01) est possible.
3.6 Informations de base au sujet de la communication IO-Link
Le RECB MATCH est exploité en mode IO-link pour une communication intelligente avec un dispositif de
commande (> Voir chap. Mode de fonctionnement IO-link, Page 20).
La communication IO-link a lieu par le biais de données de processus cycliques et de paramètres ISDU acy-
cliques.
Le mode IO-link permet de paramétrer le RECB MATCH à distance.
De plus, la fonction de contrôle de l'énergie et des processus EPC (Energy Process Control) est disponible
(> Voir chap. Contrôle de l'énergie et des processus (EPC), Page 32).
3.7 Station de dépose (accessoires)
La station de dépose (> Voir chap. Accessoires, Page 68) avec la référence d'article 10.08.09.00013 sert au
dépôt du préhenseur avec la pièce mobile MATCH pour le passage automatique à un autre préhenseur à
la « gare ».
La station de dépose peut être utilisée aussi bien avec que sans capteurs (pour la demande de position et
de sécurité).
3.7.1 Fonction des capteurs
L'illustration ci-dessous montre une représentation exemplaire d'une combinaison composée d'une pièce
fixe, d'une pièce mobile avec préhenseur et d'une station de dépose.
En cas d'utilisation de capteurs, ces derniers vérifient si la pièce mobile est disponible dans la station de
dépose.
La pièce fixe est ensuite déposée sur la pièce mobile par le haut. Les boulons de centrage de la pièce mo-
bile aident lors de l'insertion. Le robot se déplace avec la pièce fixe et la pièce mobile vers le capteur « po-
sition de contrôle » dans la station de dépose.
Les deux capteurs en position de test (canal de test) réagissent lorsque les verrouillages sont sortis et en
contact avec la pièce fixe.
Lorsque les pièces mobile et fixe sont déplacées ensemble, les contacts à ressort de la broche situés à l'in-
térieur sont mis en contact pour transmettre le signal.
Suite à cela, la couleur de la LED Connect (3) passe du rouge au vert et un signal Connect (selon la va-
riante) est transmis à la commande raccordée en amont.
FR · 30.30.01.03118 · 00 · 05/22
Description du produit
17 / 88
