Description du produit
Afin de relier spécialement le RECB aux systèmes robotisés courants sur le marché, la société
Schmalz propose une multitude de modules à changement rapide (RMQC) dans sa gamme :
1. https://www.schmalz.com
2. En guise d'alternative, vous pouvez re-
chercher « Module à changement rapide
RMQC » sur la page d'accueil du site
Web de Schmalz.

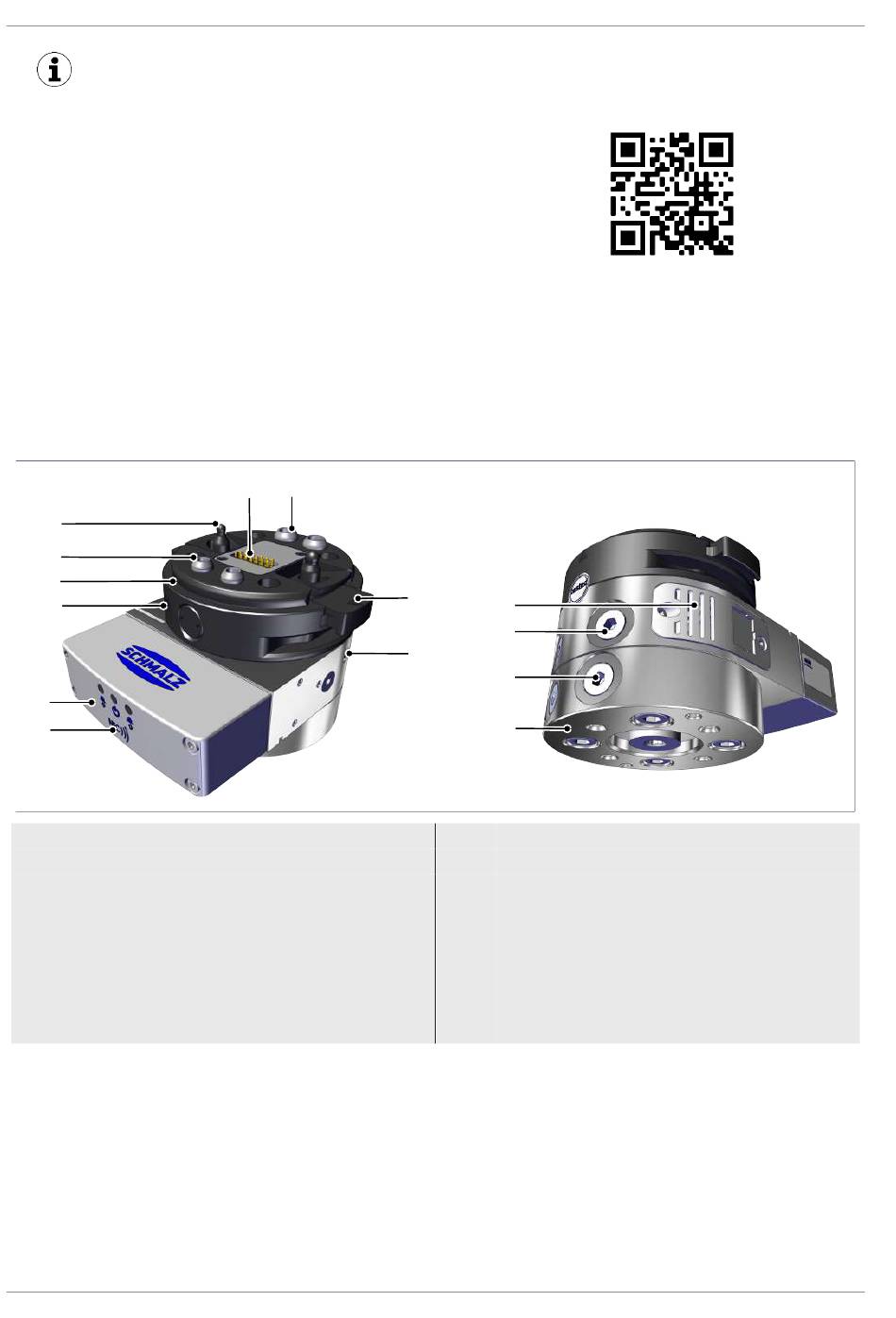

3.2 Structure du produit
6
5
4
3
2
1
1
Antenne NFC
2
Zone d'affichage
3
Mise à la terre
4
Système à changement rapide RMQC
MATCH pièce mobile
5
Canal d'air comprimé 2x
6
Blocage anti-rotation / Enregistrement de
couple (PokaYoke)
7
Interface électrique
3.3 Description fonctionnelle
Le système RECB MATCH est un éjecteur effecteur de fin (End of Arm). L'éjecteur sert à la génération du
vide afin de saisir et de transporter au moyen de ventouses à l'aide du vide des objets qui, de par leur na-
ture, nécessitent un vide important ou un grand volume de flux de vide.
Le vide est généré par un effet de succion d'air comprimé accéléré dans une tuyère. De l'air comprimé est
introduit dans l'éjecteur et alimente la tuyère. Une dépression est créée immédiatement après la buse
d'injection, ce qui entraîne l'aspiration de l'air par le branchement de vide. L'air aspiré et l'air comprimé
sortent ensemble par le silencieux.
14 / 88
8
7
9
10
14
13
12
11
8
Canal de vide 2x
9
Verrouillage
10
Vis d'étranglement Soufflage
11
Raccord du préhenseur
12
Raccords de vide
13
Raccords de vide
14
Silencieux / sortie d'air d'échappement
