3   Description du produit
3.1   Versions du produit
Variantes du système RECB MATCH :
Les produits se différencient par les caractéristiques suivantes :

Interface de commande

Position initiale des éjecteurs en mode hors tension NO (normally open) et NC (normally closed)
Un ou deux modules d'éjecteur intégrés
Version ou préparation du préhenseur
3.1.1   Condition d'application du module à changement rapide RMQC
Le produit a été spécialement conçu pour être utilisé (de façon coopérative / collaborative) avec des sys-
tèmes robotisés combinés au système à changement rapide MATCH.
Cela signifie qu'un module à changement rapide RMQC (pièce fixe) est nécessaire pour le fonctionnement
et le raccord électrique et pneumatique s'effectue par l'intermédiaire de la pièce fixe.
3.1.2   Interface de commande
Nous distinguons les versions pouvant être commandées à la fois avec I/O numériques + IO-link des ver-
sions pouvant être commandées uniquement via IO-link.
Les variantes avec un module d'éjecteur (voir Nombre de modules d'éjecteur) sont généralement exploi-
tées via I/O numériques et IO-link, tandis que les variantes avec deux modules d'éjecteur ne peuvent être
commandées que via IO-link ((> Voir chap. Tableau d'articles, Page 13)).
3.1.3   Nombre de modules d'éjecteur
Nous distinguons les variantes avec un module d'éjecteur intégré ou avec deux modules d'éjecteur inté-

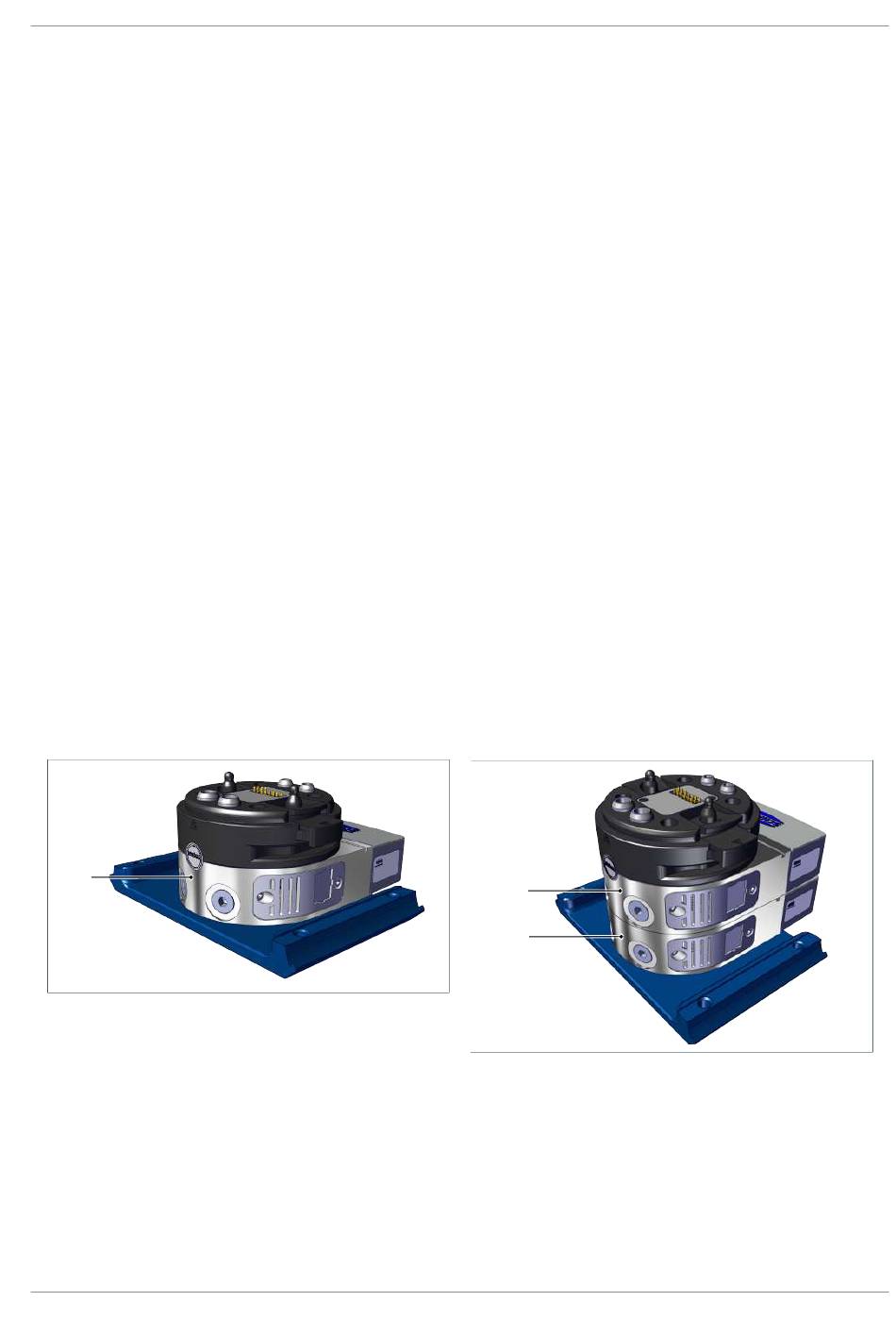

grés, comme illustré ici dans l'exemple du système RECB MATCH de la variante PXT2 :
Variante avec un module d'éjecteur (E1)
E1
Les produits avec un module d'éjecteur sont identifiés dans le code type par « 1C » et les produits avec
deux modules d'éjecteur sont identifiés par « 2C ».
Dans la version avec deux modules d'éjecteur, les canaux de vide peuvent être commandés séparément.
FR · 30.30.01.03118 · 00 · 05/22
Variante avec deux modules d'éjecteur (E1 et E2)
E1
E2

Description du produit

11 / 88
