Monteringsanvisning
När du öppnar emballaget finner du följande
delar:

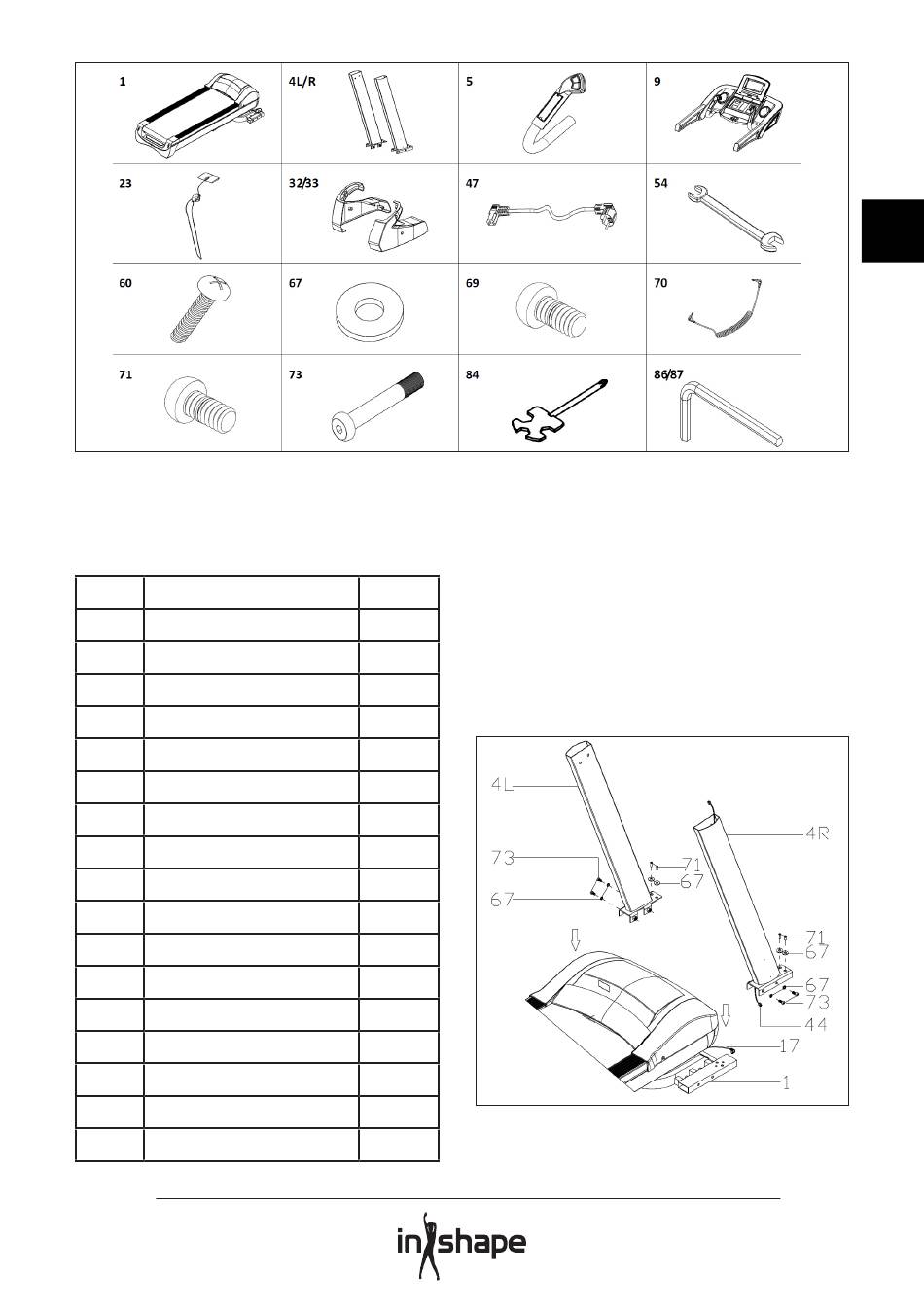

Nr. Del
1 Stativ
4 L/R Stolpe V/H
5 Handtag V/H
9 Dator
23 Dödmansknapp
32/33 Täckplatta V/H
47 Elkabel
54 Gaffelnyckel 14*17
60 Skruv M4*15
67 Bricka Ø11*Ø20
69 Skruv M8*15
70 MP3-ledning
71 Skruv M10*20
73 Skruv M10*80
84 Skruvmejsel
86 Insexnyckel S6
87 Insexnyckel S5
Steg 1
Öppna emballaget och placera ramen (1) på
golvet. Anslut den nedre datorledningen (17)
och den mittersta datorledningen (44) och
Antal
sätt sedan stolparna (4L/R) på ramen (1) som
1
pilarna visar. Använd M10*20 skruvar (71) /
2
M10*80 skruvar (73) och Ø11*Ø20 brickor
(67) för att sätta fast stolparna (4L/R) med.
2
(Dra inte åt skruvarna för hårt).
1
1
2
1
1
4
12
4
1
8
4
1
1
1
