7 Raccordement électrique

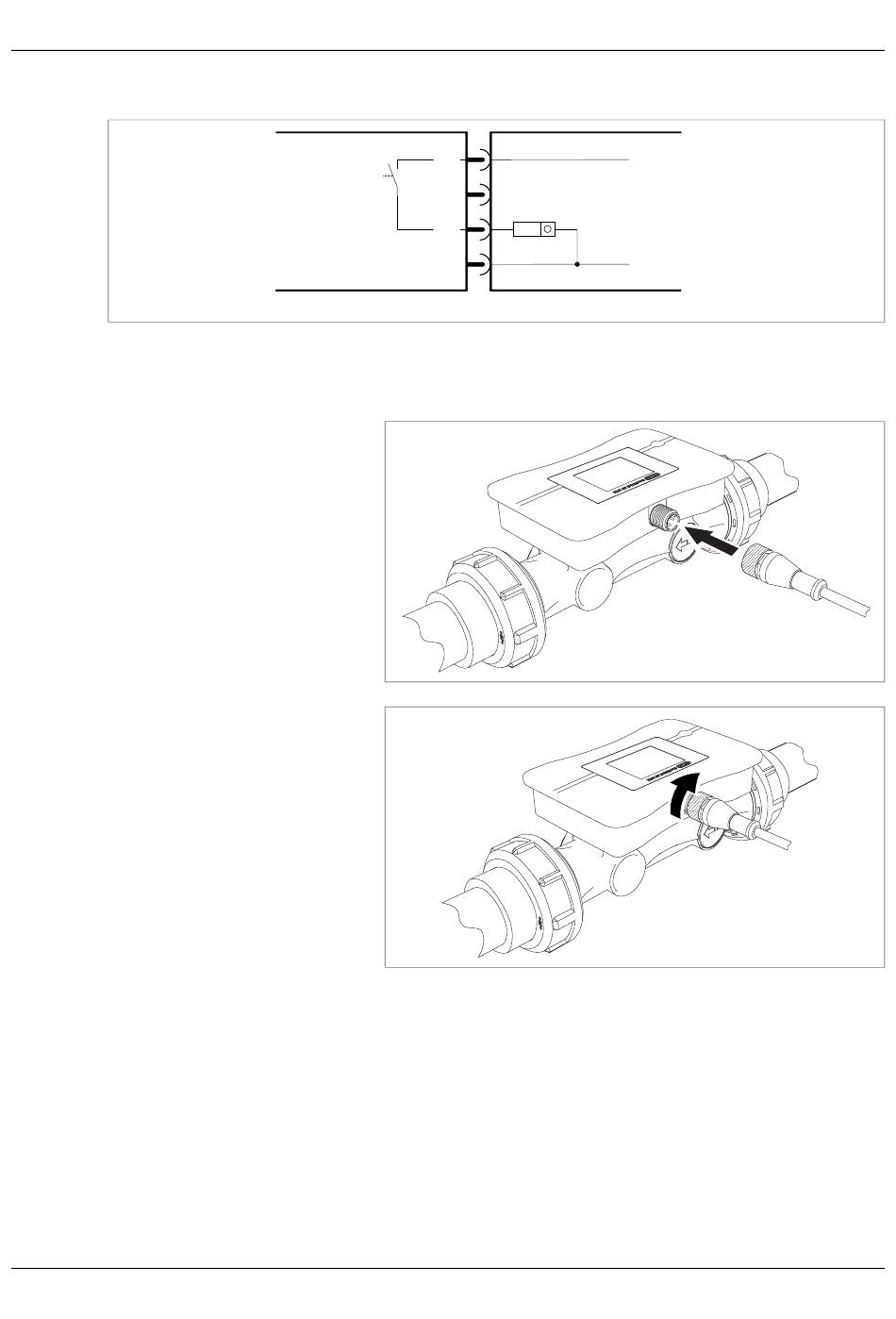

Sortie numérique – PNP
7.2
Brancher l'appareil
1. Brancher le câble de raccorde-
ment dans le connecteur M12.
2. Visser à la main l'écrou-raccord
du câble de raccordement sur le
connecteur M12 de l'appareil.
En cas d'utilisation du câble de
raccordement fourni par le fabri-
cant, serrer l'écrou-raccord
avec une clé OC13.
Couple de serrage maximal :
0,4 Nm.
3. Connecter le câble de raccordement à l'appareil de traitement des signaux et à l'alimentation élec-
trique, et le poser de manière à ce qu'il soit protégé des contraintes mécaniques.
L'appareil est prêt à fonctionner dès que l'alimentation est établie. "Affichage de démarrage
(Startup)", Page 27.
26
(1)
(2)
≤ 200 mA, ≤ 10 kHz
(4)
(3)
Appareil
Câble de raccordement
+24 V
I/O Pin 2
I/O Pin 1
GND
