7 Raccordement électrique
7.1.2 Raccordement de l'entrée numérique
Niveau API : logique "0" < 7 V, logique "1" > 15 V
7.1.3

Influence de la sortie analogique

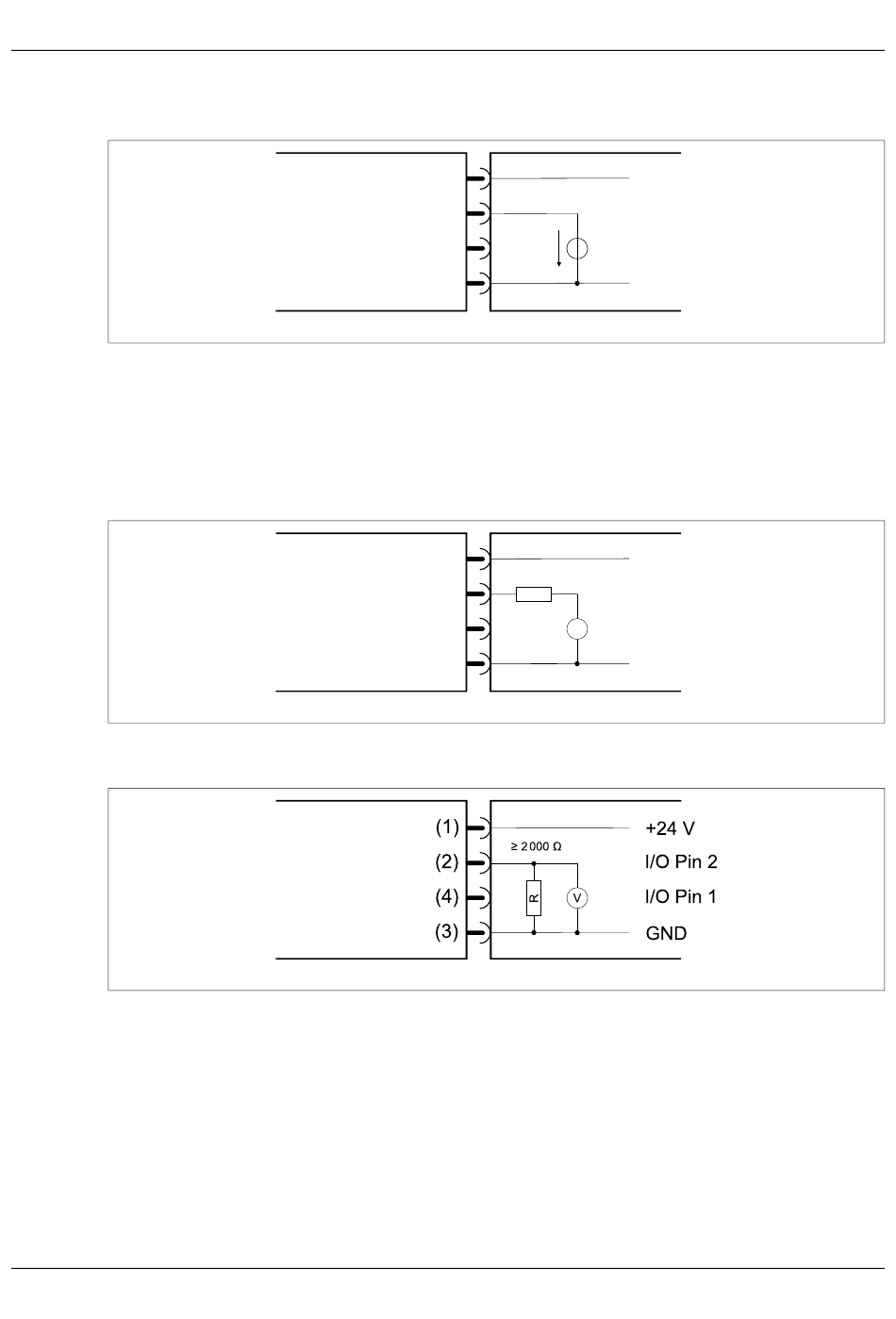

I/O Pin 1 et/ou I/O Pin 2 peut être configuré comme sortie analogique.
Les exemples de raccordement pour I/O Pin 2 sont également valables pour I/O Pin 1.
Sortie en courant – 4 à 20 mA
Sortie tension – 0 à 10 V
24
(1)
(2)
(4)
U
(3)
Appareil Câble de raccordement
(1)
≤ 500 Ω
(2)
R
(4)
(3)
Appareil Câble de raccordement
Appareil Câble de raccordement
+24 V
I/O Pin 2
I/O Pin 1
GND
+24 V
I/O Pin 2
I/O Pin 1
A
GND
