Installation
6 Installation
6.1
Préparer l'installation
Conditions requises :
•
Vérifier les conditions environnementales dans lesquelles l'appareil doit être utilisé.
•
Mettez le système hors tension et sécurisez-le contre toute remise en marche.
•
Stopper la circulation du fluide.
•
Vider et rincer la conduite.
•
Porter un équipement de protection approprié.
•
Préparer correctement la conduite pour l'installation.
•
Ne travailler sur l'appareil et l'installation qu'avec des outils appropriés.

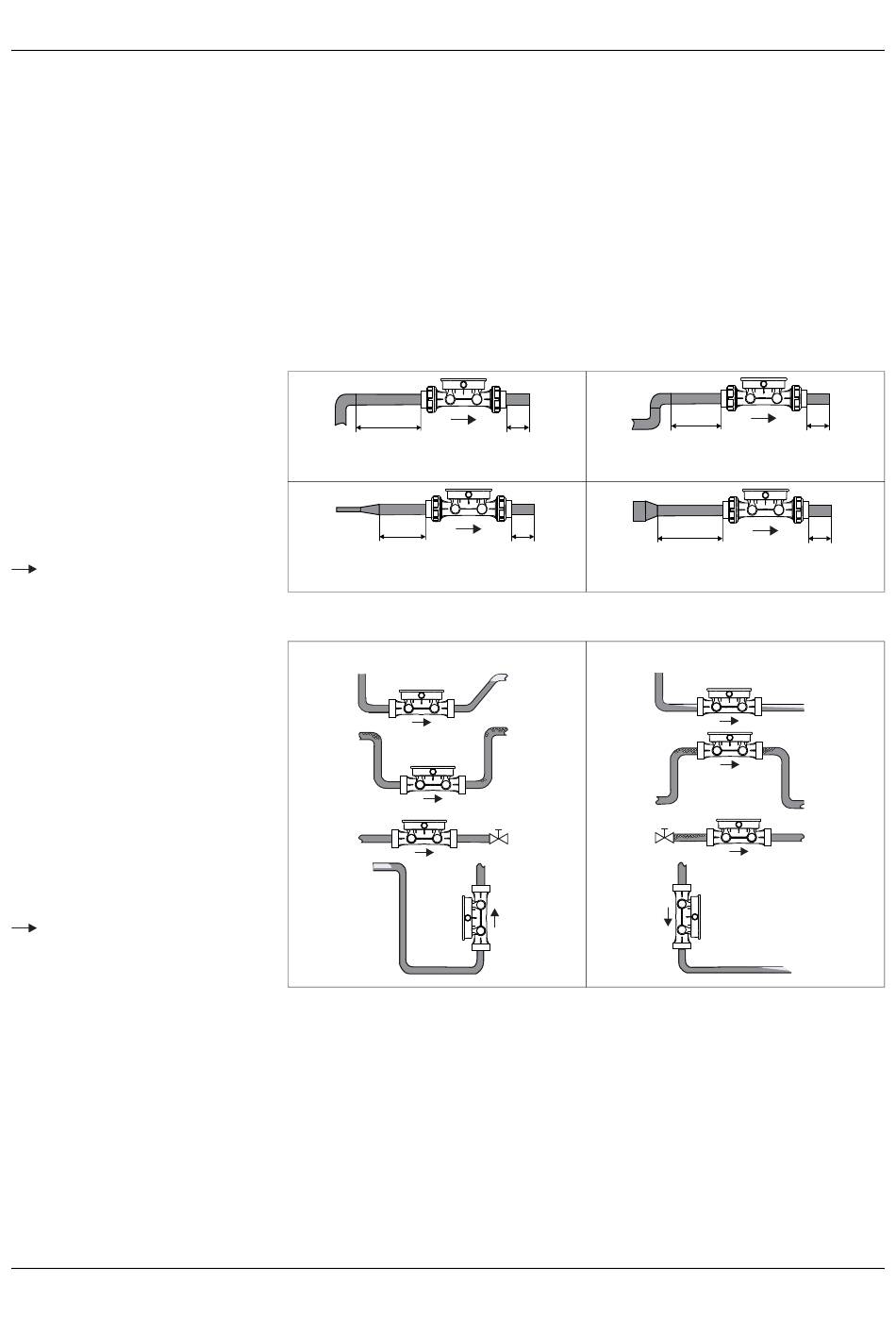

Sections d'entrée et de sortie
Pour stabiliser l'écoulement dans
la conduite, il faut au moins res-
pecter les sections d'entrée et de
sortie spécifiées.
Pour une plus grande précision,
les sections d'entrée et de sortie
peuvent être plus longues.
DN = diamètre nominal du tuyau
= sens d'écoulement
Position de montage
Monter l'appareil sur une conduite
horizontale ou verticale.
Conditions requises :
•
La conduite dans la zone des
transducteurs doit toujours
être remplie.
•
En cas de montage vertical, le
sens de l'écoulement devrait
être dirigé vers le haut.
•
Eviter la formation de bulles
d'air dans la conduite et direc-
tement sur l'appareil.
= sens d'écoulement
20
5× DN
1× raccord coudé à 90° ou pièce en T
5× DN
Extension de tuyau
Correct
3× DN
2× raccord coudé à 90°
3× DN
Réducteur de tuyau
5× DN
3× DN
5× DN
3× DN
Incorrect
