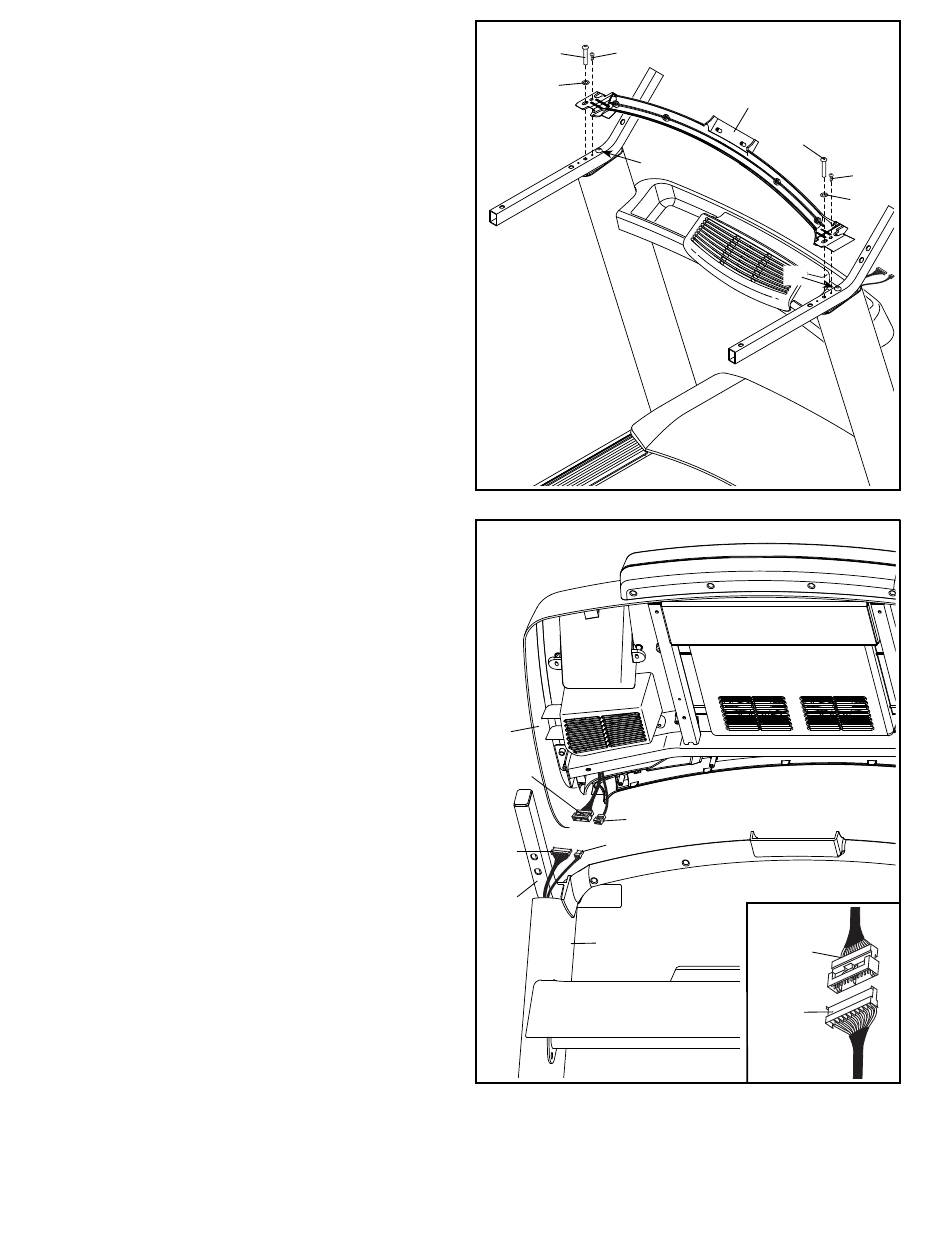

9. IMPORTANT : pour éviter d'abîmer la Barre
Transversale du Détecteur Cardiaque (80),
n'utilisez aucun outil à commande mécanique
et ne serrez pas à l'excès les Vis #10 x 3/4" (6)
ou les Vis 5/16" x 2" (2).
Orientez la Barre Transversale du Détecteur
Cardiaque (80) tel qu'illustré. Attachez la Barre
Transversale du Détecteur Cardiaque à l'aide de
deux des Vis 5/16" x 2" (2) retirées à l'étape 3, de
deux Rondelles Étoilées 5/16" (8) et de deux Vis
#10 x 3/4" (6). Engagez l'ensemble des quatre
Vis, et serrez ensuite chacune d'elles.
Serrez ensuite les deux autres Vis 5/16" x 2"
(2).
10. Avec l'aide d'une autre personne, tenez l'assem-
blage de la console (D) près des Rampes (74)
gauche et droite.
Référez-vous au schéma encadré. Branchez
le Fil du Montant (83) dans le fil de la console
(F). Les connecteurs doivent glisser faci-
lement l'un dans l'autre et s'enclencher en
place. Si ce n'est pas le cas, tournez un des
connecteurs et essayez de nouveau. SI VOUS
NE BRANCHEZ PAS CORRECTEMENT LES
CONNECTEURS, LA CONSOLE PEUT ÊTRE
ENDOMMAGÉE QUAND VOUS L'ALLUMEZ.
Branchez les fils du ventilateur (B, G) l'un dans
l'autre. Ensuite, retirez toutes les attaches de fil
se trouvant sur le Fil du Montant (83) et les fils
du ventilateur. Insérez l'excès de fils du ventila-
teur dans le Montant (84) droit.
9
2 6
8
2
10
D
F
G
B
83
74
84
13
80
2
6
8
2
F
83
