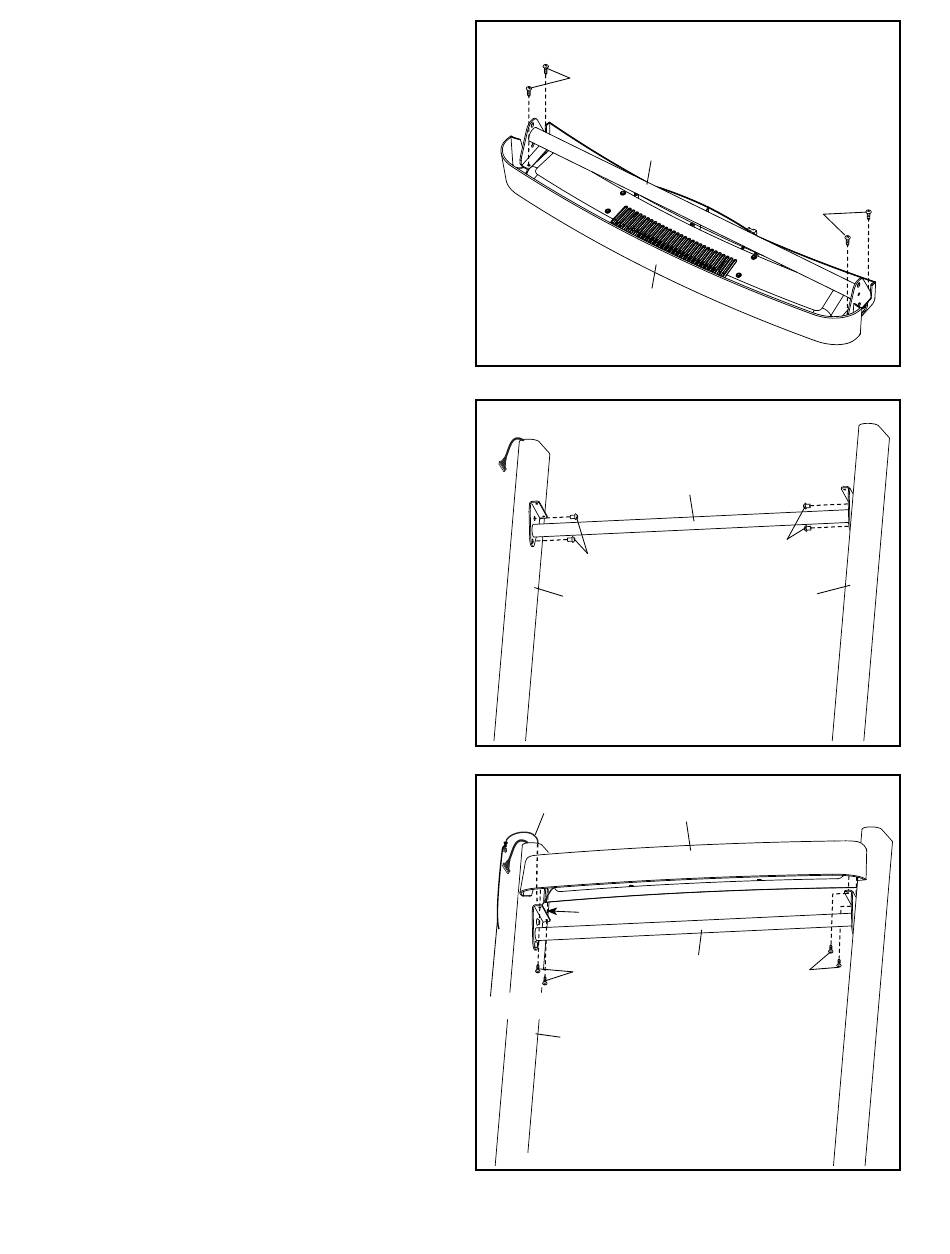

4. Retirez et jetez les quatre vis indiquées (A).
Retirez le Plateau (79) de la Barre Transversale
du Montant (76).
5. Glissez doucement la Barre Transversale du
Montant (76) entre les Montants (84) gauche et
droit. Fixez la Barre Transversale du Montant à
l'aide de quatre Vis 5/16" x 3/4" (1). Vissez les
quatre Vis de quelques tours chacune avant
de toutes les serrer.
6. Tenez le Plateau (79) près du Montant (84) droit.
Enroulez l'attache se trouvant dans le trou sur le
côté du Montant autour du bout du fil du ventila-
teur (B). Ensuite, tirez le fil du ventilateur dans le
trou, puis faites-le sortir par le haut du Montant
droit. Ensuite, retirez l'attache.
Identifiez les Vis #8 x 3/4" (5). IMPORTANT : ne
confondez pas les Vis #8 x 3/4" avec les Vis à
Tête Bombée #8 x 3/4" (24). Les têtes des Vis
à Tête Bombée #8 x 3/4" sont plus plates.
Fixez le Plateau (79) sur la Barre Transversale
du Montant (76) à l'aide de quatre Vis #8 x 3/4"
(5). Vissez les quatre Vis de quelques tours
chacune avant de toutes les serrer.
4
A
76
79
5
1
84
6
B
Trou
5
Attache
84
11
A
76
1
84
79
76
5
