Panneau de contrôle
et structure de
fonctionnement
Versions sans contrôle
Désignation du type de dispositif
Affichage de la température
Affichage du CO2
Touche d'ouverture du menu de navigation

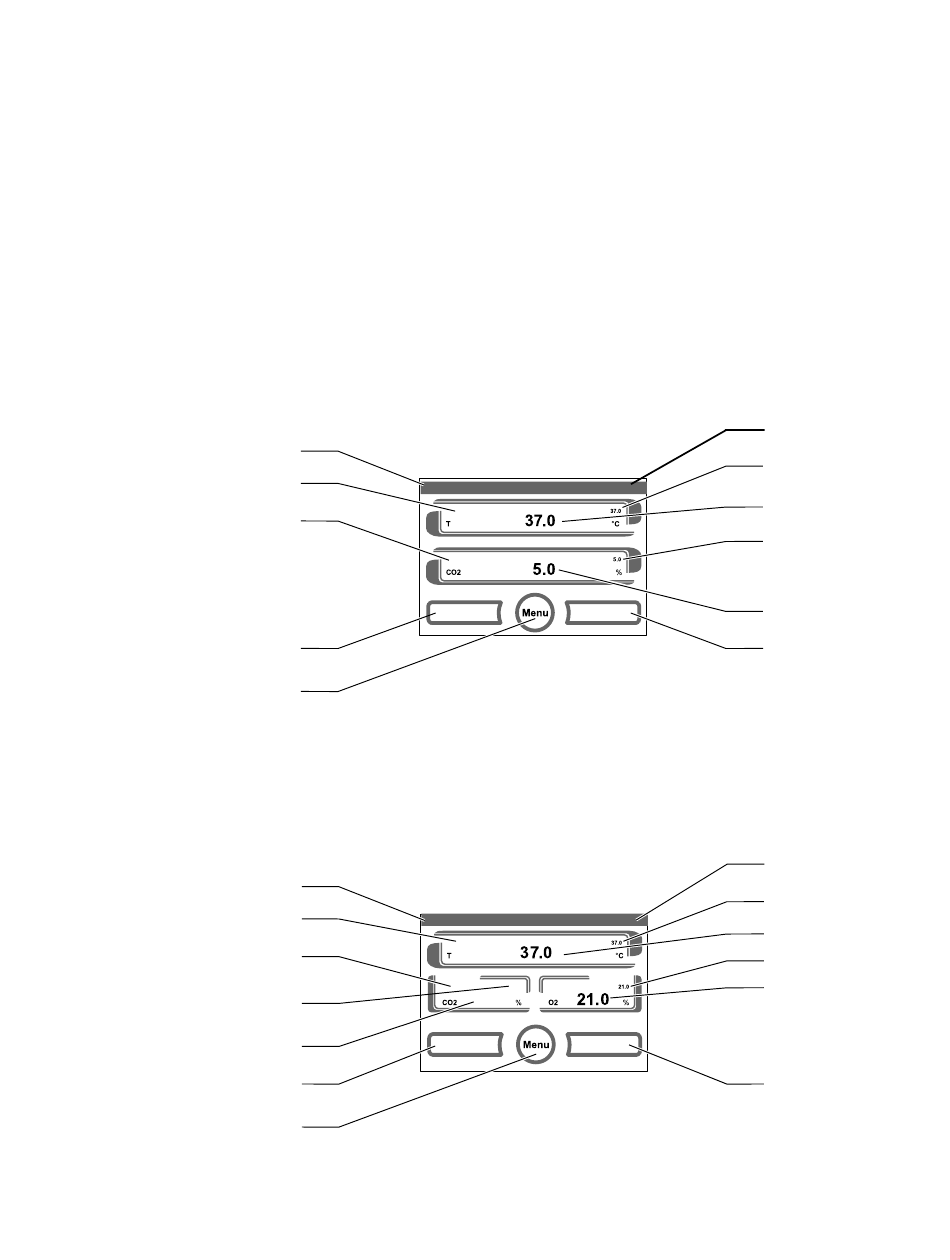

Figure 2-3. Touches et affichage pour la version sans alimentation en O2
Versions avec contrôle
CO2/O2 (en option)
Désignation du type de dispositif
Affichage de la température
Affichage du CO2
Valeur de consigne du CO2
Valeur réelle du CO2
Touche d'ouverture du menu de navigation
Figure 2-4. Touches et affichage pour la version avec alimentation en CO2/O2
Thermo Scientific
Le panneau de commande fonctionne comme un écran tactile et peut être
contrôlé d'une légère pression sur les zones tactiles de l'écran, avec le doigt
ou à l'aide d'un stylet.
Remarque Pour acquitter un message d'erreur, l'ensemble de l'écran tactile
peut être utilisé.
Son utilisation fait intervenir trois niveaux. 1) Accès direct aux paramètres
de la boucle de contrôle : La température, le CO2, la valeur de consigne
d'O2 (en option), la valeur d'HR (en option), 2) Démarrage du dispositif
en mode automatique et 3) Navigation dans les sous-menus pour la
configuration du dispositif.
Les touches de fonction et les affichages de valeur du panneau de contrôle
de l'O2
pour une version du dispositif sans alimentation en O2 ou avec l'option
HR comme illustrée sur la figure 2-3.
HEPA
Les touches de fonction et l'affichage des valeurs du panneau de contrôle
pour une version du dispositif avec alimentation combinée en gaz
CO2/O2 comme illustré sur la figure 2-4.
HEPA
s
Forma Series 3 WJ
HEPA
Auto-Start
Forma Series 3 WJ
5 0
5.0
ISO
5
HEPA
Auto-Start
Section 2
Installation et démarrage
Date et heure actuelle
Valeur de consigne de
température
Valeur réelle de
température
Valeur de consigne du
CO2
Valeur réelle du CO2
Touche de démarrage de
la routine de démarrage
automatique
Date et heure actuelle
Valeur de consigne de
température
Valeur réelle de
température
Valeur de consigne de l'O2
Valeur réelle d'O2
Touche de démarrage de
la routine de démarrage
automatique
Incubateur CO2 à jaquette d'eau
2-3
