Chapitre 1
Réglages
Installation du filtre
d'échantillonnage de
Installation du filtre
Installation des
étagères
1-4
Incubateur CO2 à jaquette d'eau
1. Retirez le filtre de son
sachet.
l'air
2. Séparez du filtre une
section de la tubulure.
Installez-la sur le raccord
de la plaque du
ventilateur.
3. Après avoir installé le
conduit du haut, branchez
le filtre sur la tubulure qui
traverse ce conduit.
4. Introduisez l'extrémité libre de la tubulure du filtre d'échantillonnage
de l'air dans le trou le plus grand à l'arrière de la spirale du ventilateur.
Reportez-vous aux figures 1-7a et 1-7b.
1. Retirez le filtre de son emballage.
HEPA
2. Retirez le revêtement plastique du filtre en veillant à ne pas toucher son
milieu filtrant.
3. Installez le filtre comme indiqué Figure 1-7a.
4. Pour définir un rappel automatique REMPLACER HEPA, reportez-vous
au chapitre 2.
Attention Le milieu filtrant peut être endommagé s'il est manipulé
incorrectement. Pour éviter d'endommager l'incubateur, n'utilisez pas
l'unité sans que le filtre HEPA soit en place.
1. Installez les conduits latéraux en
orientant les languettes vers le centre
de la cuve, les fentes et les plus petites
découpes vers le haut. Chaque
conduit peut être indifféremment
placé à gauche ou à droite. Il suffit
d'en retourner un pour l'adapter au
côté opposé. Inclinez les conduits
latéraux en les plaçant dans la cuve
pour que leurs parties supérieures
s'enfilent dans le conduit d'air
supérieur, puis guidez-les pour les
placer en position verticale. La
Figure 1-8 représente le conduit tel
qu'orienté pour le côté droit de la cuve.
Capteur HR en option
Orifice d'injection du CO2
Tubulure du filtre
d'échantillonnage de l'air
Capteurs de température
Capteur de temp
technologiques
du filtre d'échantillonnage de l'air

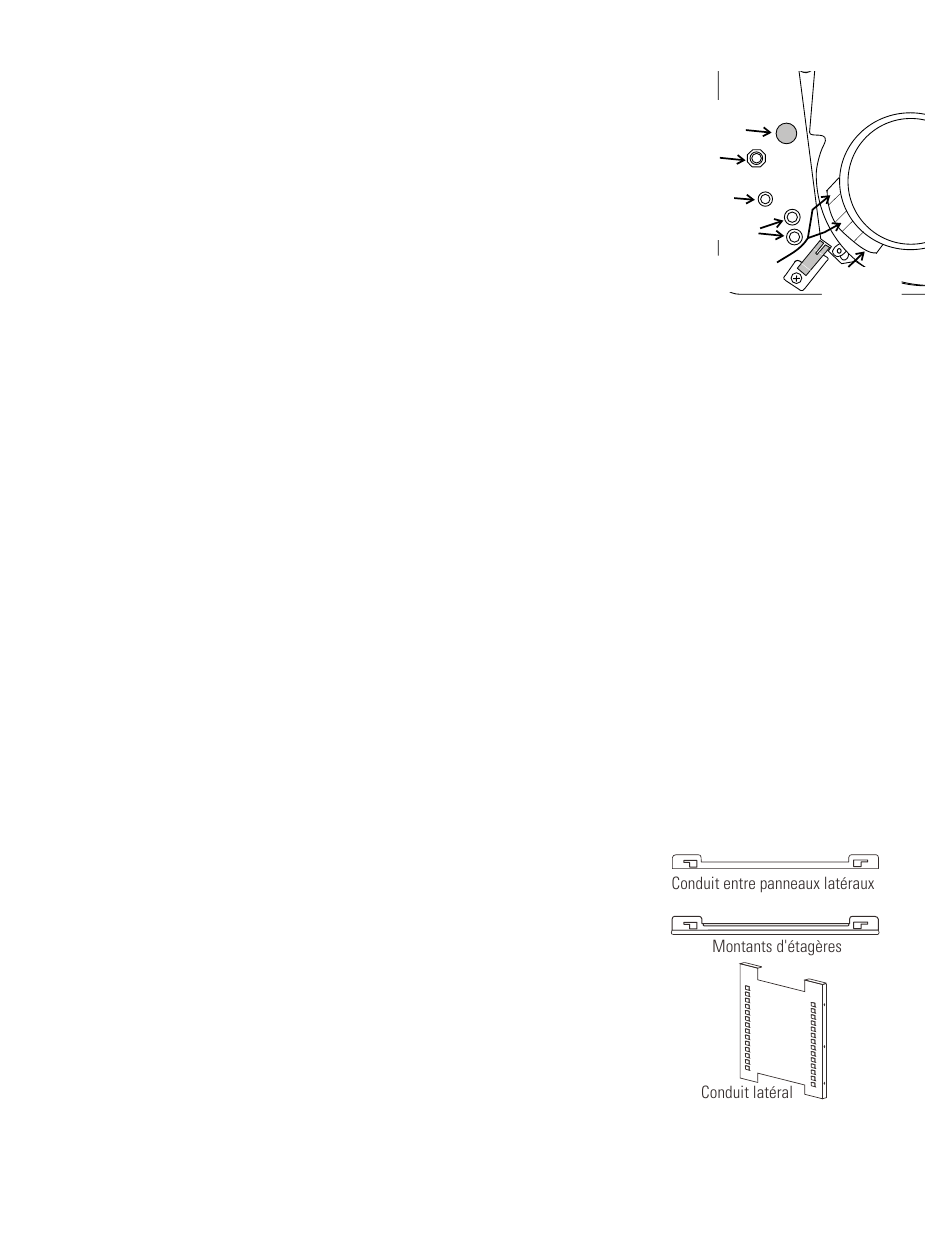

Figure 1-7b. Configuration complète
s
!"#$%&' ()*+ ,'-./*)
Figure 1-8. Montants d'étagères
et conduit latéral
Raccord de
la tubulure
Thermo Scientific
