6 Raccordement électrique
12. Assurez-vous que les conducteurs sont bien serrés dans les points de serrage. Conseil : pour
retirer les conducteurs des bornes, ouvrez ces dernières à l'aide d'un outil approprié.
13. Serrez l'écrou-raccord du presse-étoupe à la main.
6.6 Raccordement de la source de signaux à l'entrée
numérique DI 5-6
Vous pouvez raccorder un interrupteur d'arrêt rapide à l'entrée numérique 5.
Vous pouvez raccorder une protection externe du réseau et des installations à l'entrée numérique
6.
Matériaux supplémentaires nécessaires (non fournis dans le contenu de livraison) :
☐ 1 relais pour la protection du réseau et des installations (contact à ouverture)
☐ 1 interrupteur d'arrêt rapide (contact à ouverture)
Conditions requises :
☐ La source de signaux doit être techniquement adaptée au raccordement aux entrées
numériques (voir chapitre 13, page 95).
Exigences en matière de câbles :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des
spécifications suivantes relatives aux câbles :
☐ Section du conducteur : 0,5 mm² à 0,75 mm²
☐ Diamètre extérieur : 8 mm max.
☐ Longueur de câble maximale : 30 m
☐ Résistant aux rayons UV en cas de pose en extérieur

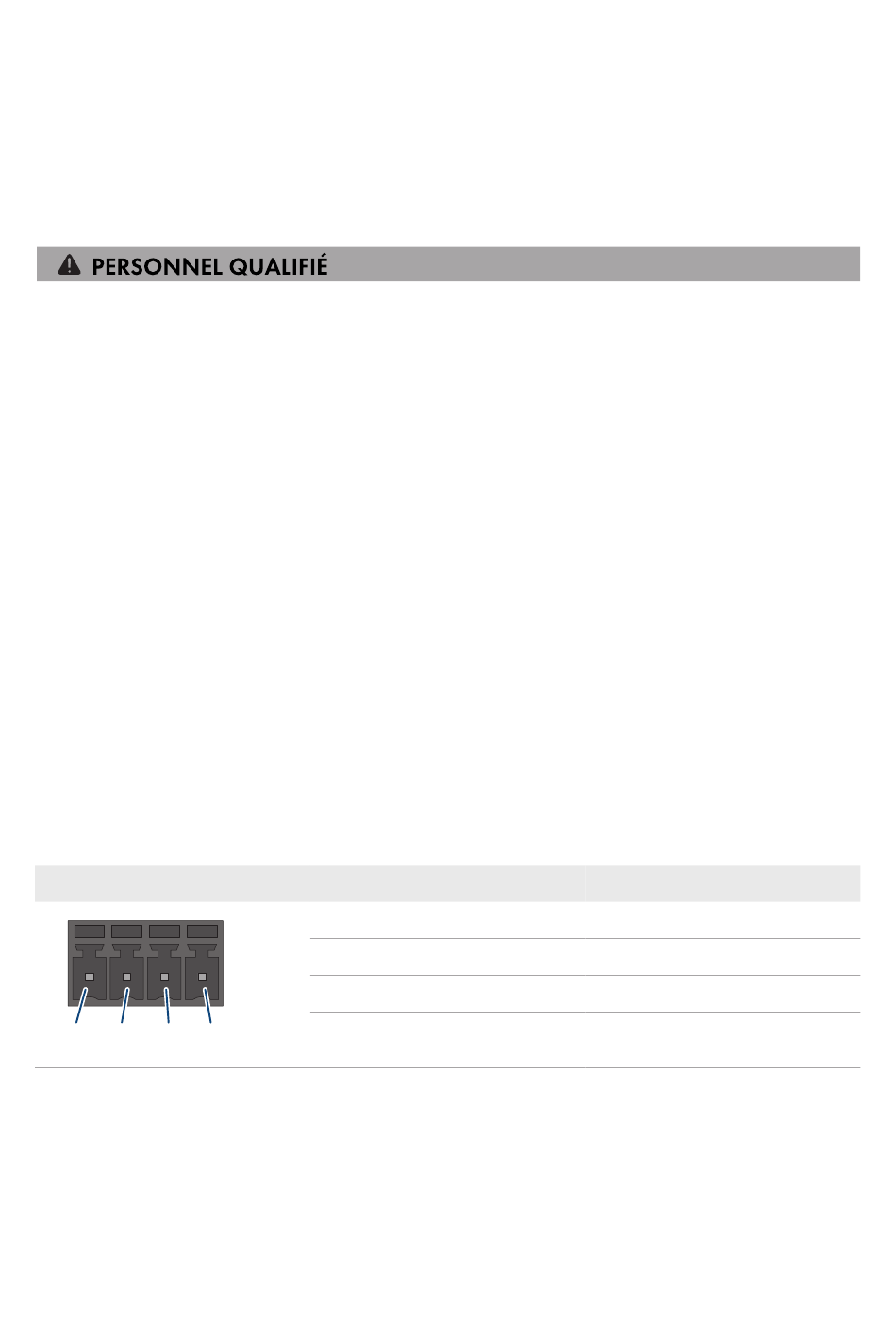

Affectation des broches :
Entrée numérique
3
1 2 4
44 STPxx-50-BE-fr-10
Broche
1
2
3
4
SMA Solar Technology AG
Affectation
Entrée numérique 5
Entrée numérique 6
Non affecté
Sortie d'alimentation en tension
