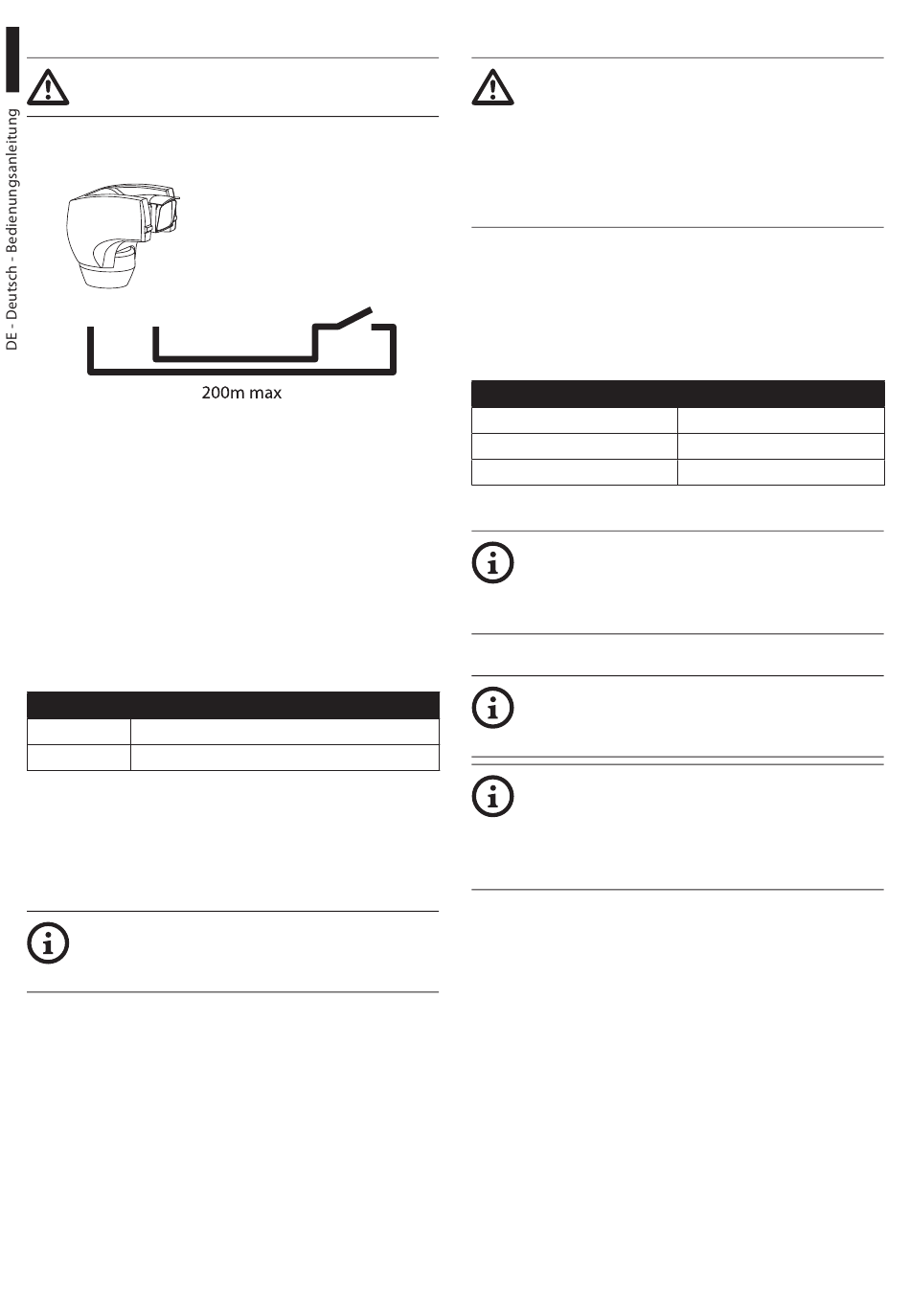

7.4.2 Anschluss der Alarmeingänge
Alle Signalkabel mit einem Kabelbinder
müssen zusammengefasst werden.
Im Falle von Alarm mit potentialfreiem Kontakt muss
der Anschluss gemäß der Abb. durchgeführt werden.
A G
Abb. 13
Die Klemmen sind am entsprechenden Anschluss
vorhanden: Relais und Alarm (7.4.1 Beschreibung der
sekundären Karte, Seite 13).
Der potenzialfreie Kontakt kann vom Typ
NO (normalerweise offen) oder vom Typ NC
(normalerweise geschlossen) sein.
Finden Sie weitere Einzelheiten zur Konfiguration und
Benutzung der Alarme im entsprechenden Kapitel
(Web Interface Bedienungs- anleitungen, Digitale I/O
Seite).
ANSCHLUSS DER ALARMEINGÄNGE
Klemme Beschreibung
A, G Alarmeingang
Tab. 4
Alle Alarme haben eine Reichweite von etwa 200m,
die sich mit einem nicht abgeschirmten Kabel eines
Mindestquerschnitts von 0.25mm² (24AWG) erzielen
lässt. !da duplicazione!
Nennquerschnitt der verwendeten Kabel:
von 0.14mm² (26AWG) bis zu 1.5mm²
(15AWG).
14

7.4.3 Anschluss der Relais

Die Klemmen des Relais sind am entsprechenden
Anschluss vorhanden: Relais und Alarm (7.4.1
Potenzialfreier
Beschreibung der sekundären Karte, Seite 13).
Kontakt
Das Relais besitzt keine Polarität, weshalb es ohne
Bedeutung ist, ob die Klemme A oder B des Relais bei
Gleich- oder Wechselstrom benutzt wird.
Tab. 5

7.4.4 Anschluss der Waschanlage.

Es kann das Relais mit den in Folge
beschriebenen Spezifikationen verwendet
werden. Arbeitsspannung: bis zu 30Vac
oder 60Vdc. Strom: 1A max. Verwenden Sie
Kabel mit einem geeigneten Querschnitt
und mit folgenden Eigenschaften: von
0.25mm² (23AWG) bis zu 1.5mm² (15AWG).
ANSCHLUSS DER RELAIS
Klemme
R1A
R1B
Für weitere Infos bitte entsprechendes
Kapitel beachten (Web Interface
Bedienungs- anleitungen, Digitale I/O
Seite).
Für weitere Details zur Konfiguration und
zum Gebrauch beachten Sie bitte das
Handbuch des entsprechenden Geräts.
Bei der Freigabe der Waschanlage wird
das Relais 1 ausschliesslich für die
Inbetriebnahme der Pumpe benutzt (Web
Interface Bedienungs- anleitungen, Seite
Scheibenwaschanlage).
Beschreibung
Relais 1, Klemme A
Relais 1, Klemme B
