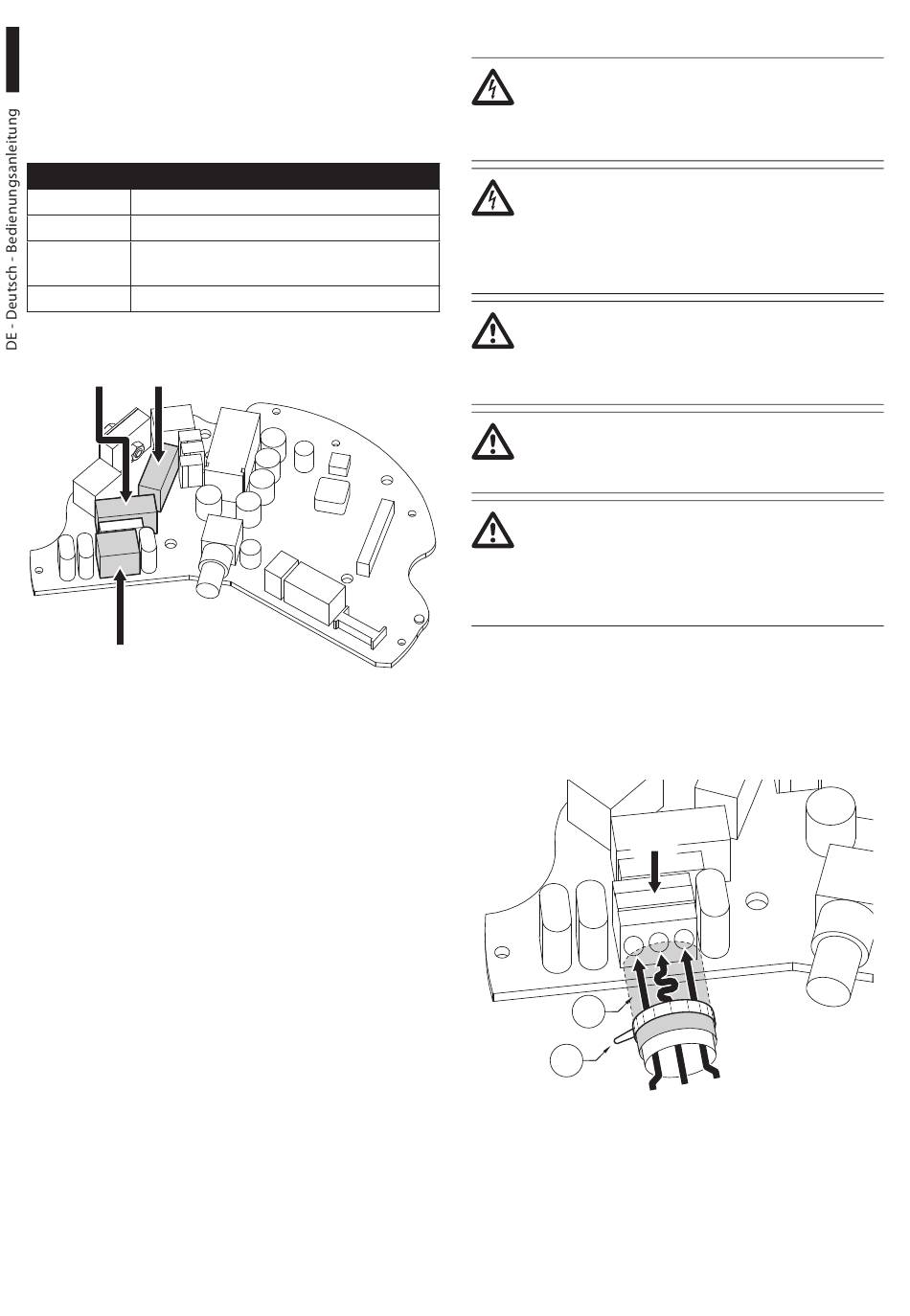

7.3 Anschluss der
Verbinderplatine
7.3.1 Beschreibung der Karte
Anschlüsse
BESCHREIBUNG DER PLATINE
Verbinder
Funktion
FUS1
Schmelzsicherung der Versorgungsleitung
FUS2
Schmelzsicherung der Spannungsversorgung
der Elektronik des Schwenk-Neige-Kopfs
J2
Stromversorgung
Tab. 1
FUS2
FUS1
J2
Abb. 10
12
7.3.2 Anschluss der Stromversorgung
Die elektrischen Anschlüsse nur
durchführen, wenn die Stromversorgung
abgetrennt und die Trennvorrichtung offen
ist.
Im Zuge der Installation ist zu prüfen,
ob die Merkmale der von der Anlage
bereitgestellten Versorgung mit den
erforderlichen Merkmalen der Einrichtung
übereinstimmen.
Das Erdungskabel muss um etwa 10mm
länger sein, als die anderen beiden Kabel,
um das ungewollte Lösen durch Ziehen des
Kabels zu verhindern.
Prüfen Sie, ob die Quelle und das
Versorgungskabel sachgerecht bemessen
sind.
Ferner muss das Versorgungskabel von
einer Silikonummantelung (01) überzogen
sein, die im Lieferumfang enthalten ist.
Die Silikonummantelung soll mit dem
zugehörigen Binder fixiert werden (02).
Je nach Version kann die Vorrichtung mit
unterschiedlichen Versorgungsspannungen geliefert
werden. Der Wert der Versorgungsspannung ist
auf dem Kenndatenschildchen des Produktes
angegeben. (4.2 Kennzeichnung des Produkts, Seite
9).
01
02
Abb. 11
J2 J2
N
a
L
MNVCUCHDB_2104_DE
