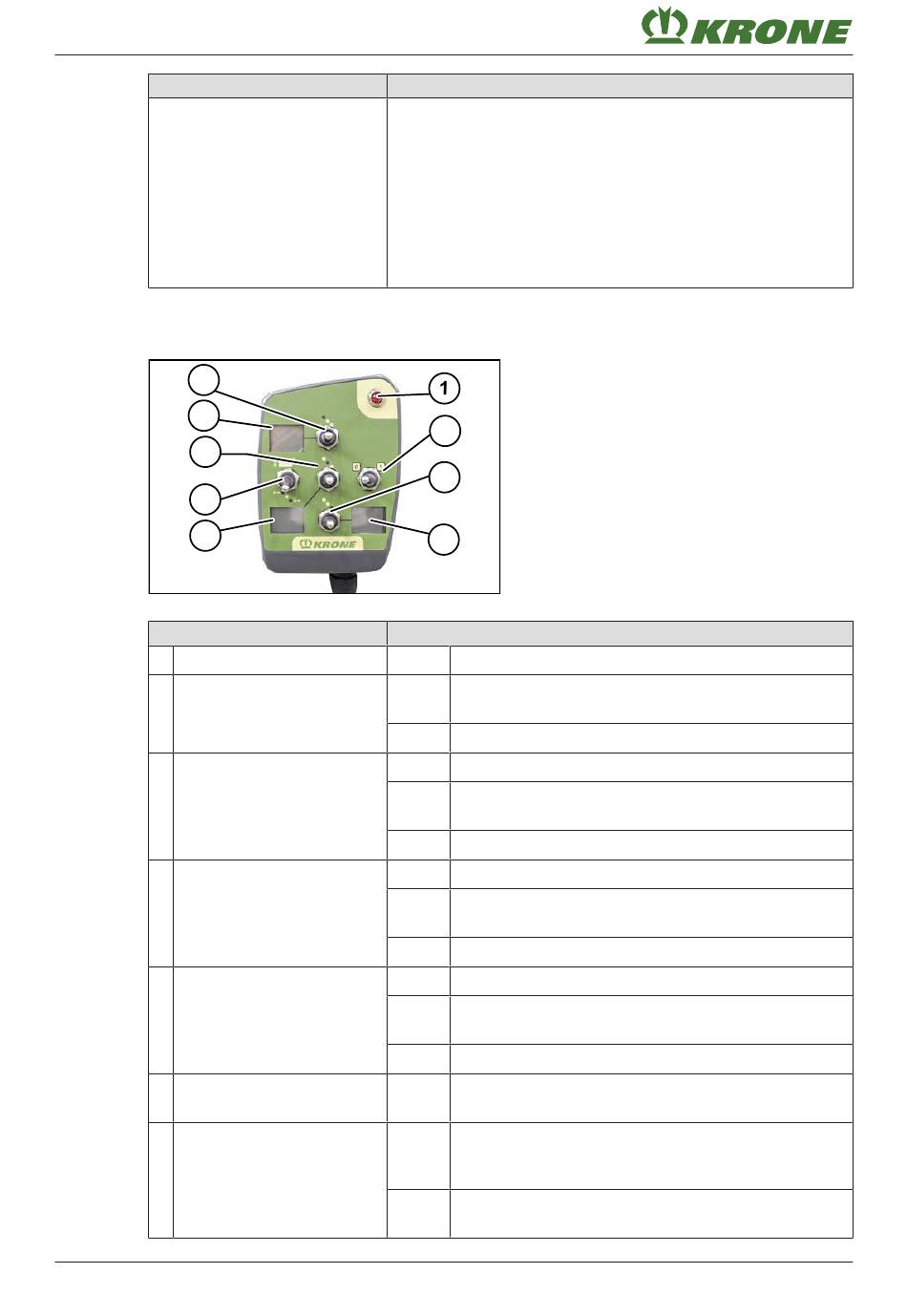

Éléments de commande et d'affichage
5.2
Boîtier de commande
Désignation
Appareil de commande à
double effet (jaune 3+/3-)
5.2
Boîtier de commande
5
6
4
7
6
KS000-367
Désignation
1 Voyant de contrôle rouge
2 Interrupteur principal
3 Bouton-poussoir à bascule
4 Bouton-poussoir à bascule
5 Bouton-poussoir à bascule
6 Affichage numérique
7 Commutateur à bascule
44
Fonctionnement
Direction assistée dans les virages :
Augmenter l'angle de braquage
„ Pour sortir le vérin, actionner l'appareil de commande à
double effet (3+).
Diminuer l'angle de braquage
„ Pour rentrer le vérin, actionner l'appareil de commande à
double effet (3-).
2
3
6
Fonction
S'allume lorsque le boîtier de commande est activé.
„ Désactiver le boîtier de commande.
Gauch
e
Droite „ Activer le boîtier de commande.
Régler la hauteur de travail sur la toupie droite.
„ Augmenter la hauteur de travail.
En
haut
En bas „ Réduire la hauteur de travail
Régler la hauteur de travail sur la toupie centrale.
„ Augmenter la hauteur de travail.
En
haut
En bas „ Réduire la hauteur de travail
Régler la hauteur de travail sur la toupie gauche.
En
„ Augmenter la hauteur de travail.
haut
En bas „ Réduire la hauteur de travail.
Plus petit écart par rapport au sol=0-99=plus grand
écart par rapport au sol.
Sélectionne les bras de flèche ou la toile d'andain. Le
mouvement à proprement parler est produit par l'ap-
pareil de commande à simple effet (2+).
„ Monter et abaisser la toile d'andain.
En
haut
