5
Éléments de commande et d'affichage
5.2

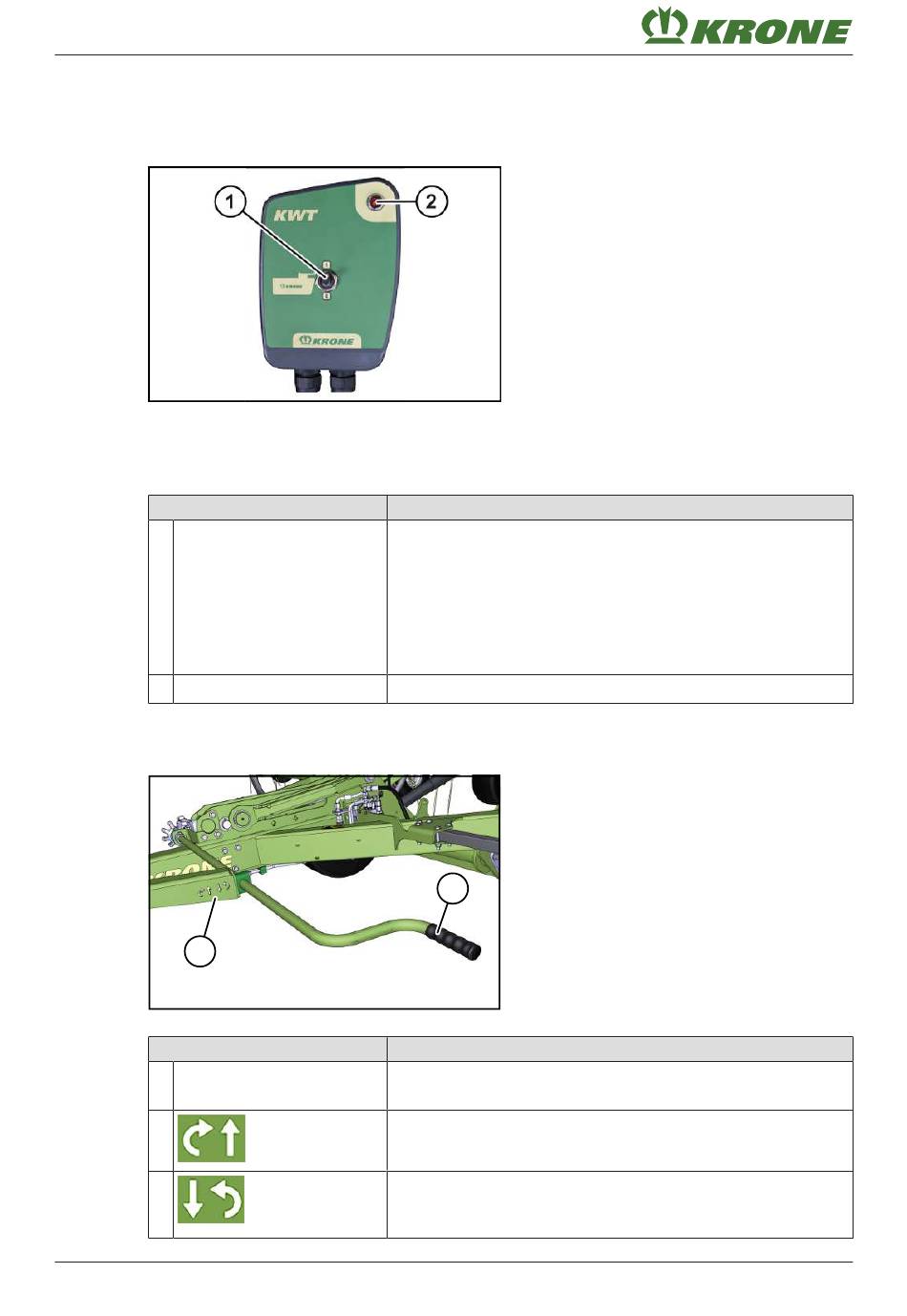

Boîtier de commande
5.2
Boîtier de commande
Pour la version avec « toile déflectrice »
KW000-018
La toile déflectrice peut être repliée et dépliée via le boîtier de commande. La toile déflectrice
sert à limiter l'épandage en bordure. La toile déflectrice empêche toute perte de la matière
fauchée.
Désignation
1 Commutateur à bascule
2 Voyant de contrôle rouge
5.3
Manivelle
2
KW000-414
Désignation
1 Manivelle
2
46
Fonction
Activer (1) et désactiver (0) le boîtier de commande.
Appareil de commande à double effet (1+/1-)
Pression (rouge 1+) : déplier la toile déflectrice de la position
de transport en position de travail.
Pression (rouge 1-) : replier la toile déflectrice de la position
de travail en position de transport.
S'allume lorsque le boîtier de commande est activé.
1
Fonction
Augmenter ou diminuer la hauteur de travail des dents de tou-
pie
Tourner la manivelle dans le sens des aiguilles d'une montre
pour augmenter la hauteur de travail des dents de toupie.
Tourner la manivelle dans le sens contraire des aiguilles
d'une montre pour réduire la hauteur de travail des dents de
toupie.
Notice d'utilisation originale 150001564_00_fr
Vendro C 1120
