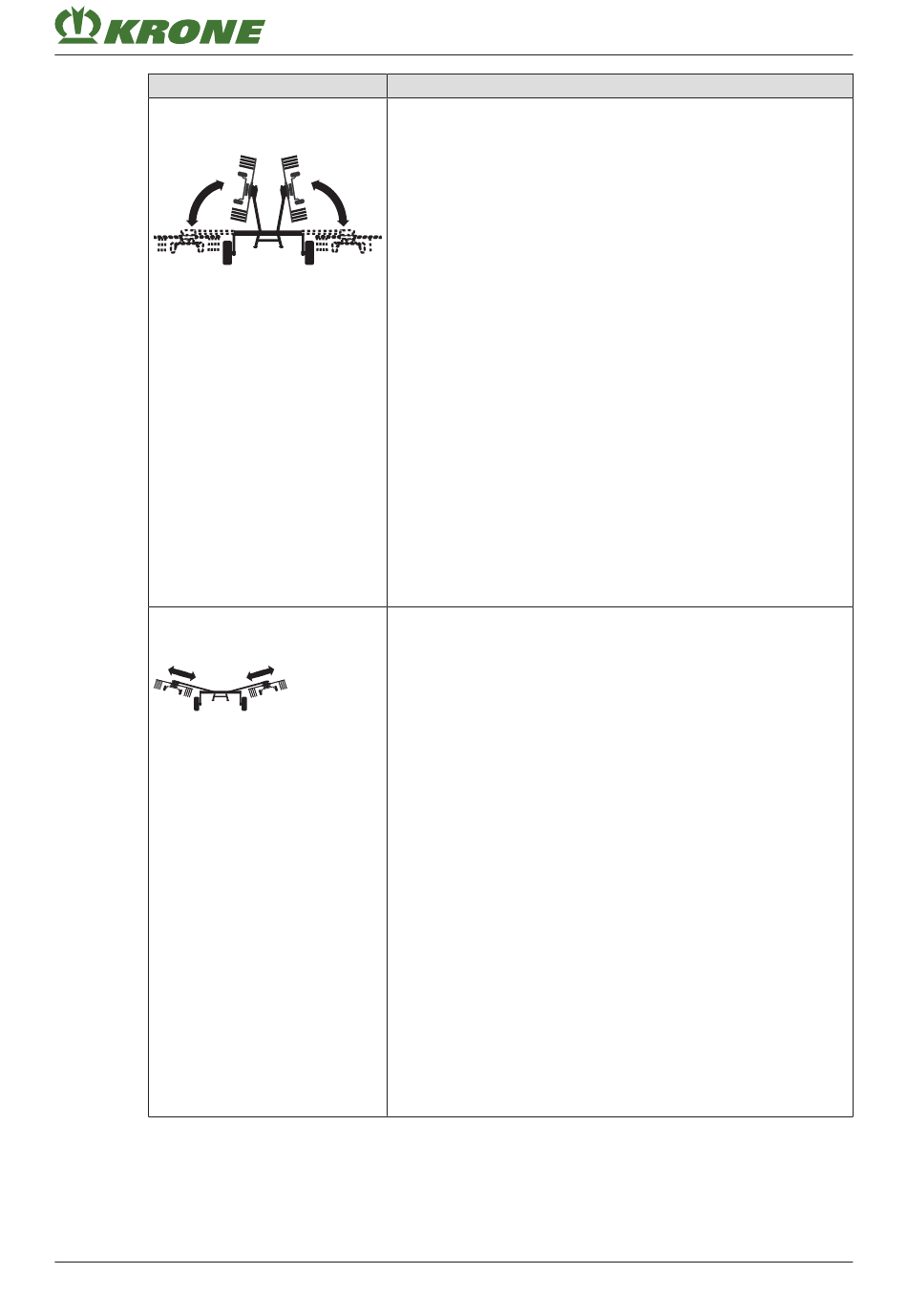

Désignation
Appareil de commande à
simple effet (rouge 1+)
Appareil de commande à
simple effet (bleu 2+)
Swadro TS 970
Notice d'utilisation originale 150001254_02_fr
Éléments de commande et d'affichage
Appareils de commande hydrauliques du tracteur
Fonctionnement
De la position de transport en position en position
de travail :
„ Tirer sur le câble de commande et le maintenir sous
tension.
„ Afin d'abaisser la machine de la position de transport en
position de travail, amener l'appareil de commande à
simple effet (rouge 1+) en position flottante.
Position de tournière :
„ Pour relever la machine de la position de travail en position
de tournière, actionner l'appareil de commande à simple
effet (rouge 1+).
„ Afin d'abaisser la machine de la position de tournière en
position de travail, amener l'appareil de commande à
simple effet (rouge 1+) en position flottante.
De la position de travail en position de transport :
„ Désactiver l'entraînement de la prise de force.
„ Tirer sur le câble de commande et le maintenir sous
tension.
„ Pour relever la machine de la position de travail en position
de transport, actionner l'appareil de commande à simple
effet (rouge 1+).
Sortir les bras de flèche
„ Amener le commutateur à bascule du boîtier de commande
en bas.
„ Pour sortir les bras de flèche, actionner l'appareil de
commande à simple effet (2+).
Rentrer le bras de flèche
„ Amener le commutateur à bascule du boîtier de commande
en bas.
„ Pour rentrer les bras de flèche, amener l'appareil de
commande à simple effet (2+) en position flottante.
Lever la toile d'andain
„ Amener le commutateur à bascule du boîtier de commande
en haut.
„ Pour lever la toile d'andain, actionner l'appareil de
commande à simple effet (2+).
Abaisser la toile d'andain
„ Amener le commutateur à bascule du boîtier de commande
en haut.
„ Pour abaisser la toile d'andain, amener l'appareil de
commande à simple effet (2+) en position flottante.
5
5.1
43
