124
8.5

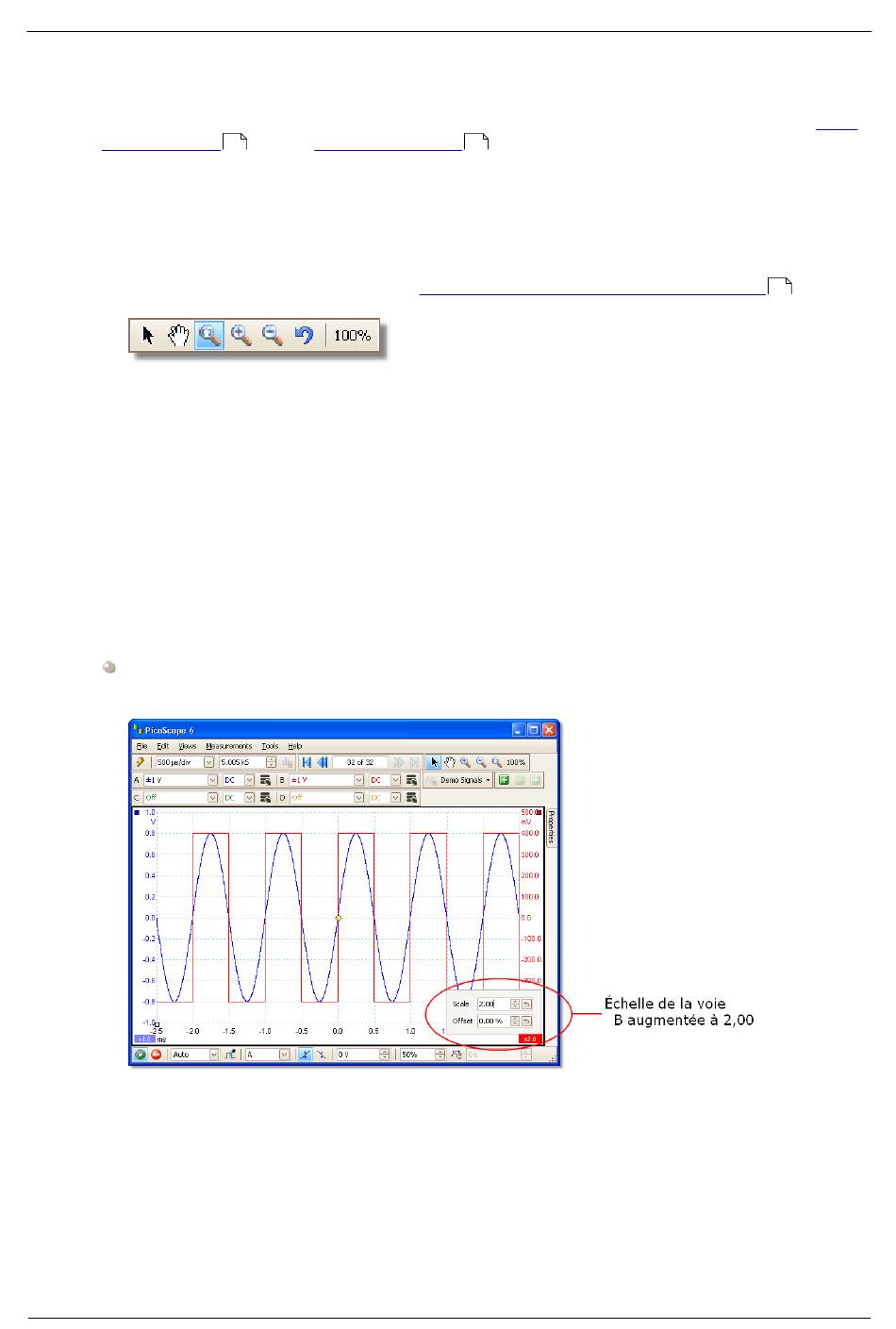

Comment modifier l'échelle d'un signal et le décaler
Le PicoScope permet de modifier la taille et la position d'un signal pendant ou après
capture de deux manières différentes. Ces méthodes s'appliquent également aux
d'oscilloscope
stockées, uniquement la façon dont elles sont affichées.
Zoom et défilement globaux
Il s'agit de la manière généralement la plus rapide d'étudier de plus près les détails de
vos signaux. Les outils de zoom et de défilement globaux déplacent tous les signaux
simultanément et se trouvent sur la
Lorsque vous réalisez un zoom avant sur une vue, des barres de défilement verticale et
horizontale vous permettent de déplacer les signaux sous forme de groupe. Vous
pouvez également utiliser la main pour naviguer dans le graphique.
Mise à l'échelle et décalage des axes
Utilisez ces outils pour positionner des signaux individuels sur le graphique (à la
différence des outils de zoom et de défilement globaux, qui s'appliquent à tous les
signaux simultanément). Les outils de mise à niveau et de décalage des axes sont
idéaux lorsqu'un signal sur une voie est inférieur sur une autre ou lorsque vous
souhaitez optimiser l'espace d'écran disponible. Les utilisations communes sont les
suivantes : -
Alignement des signaux avec des amplitudes différentes ou des décalages pour une
comparaison superposée :
psw.fr
et aux
vues de spectre.
14
Elles ne modifient pas les données
18
barre d'outils de zoom et de défilement.
Copyri g ht © 2007-2009 Pi c o Te chnology Ltd. Tous droi t s ré se rvé s.
Comment...
vues
