Manuel d'utilisation du PicoScope 6
La mise à l'échelle que vous choisissez dans l'onglet
définit la relation entre la plage d'entrée et la plage à l'échelle. Cette boîte de dialogue
vous permet de configurer des plages pour afficher les données à l'échelle dans la vue
de l'oscilloscope.

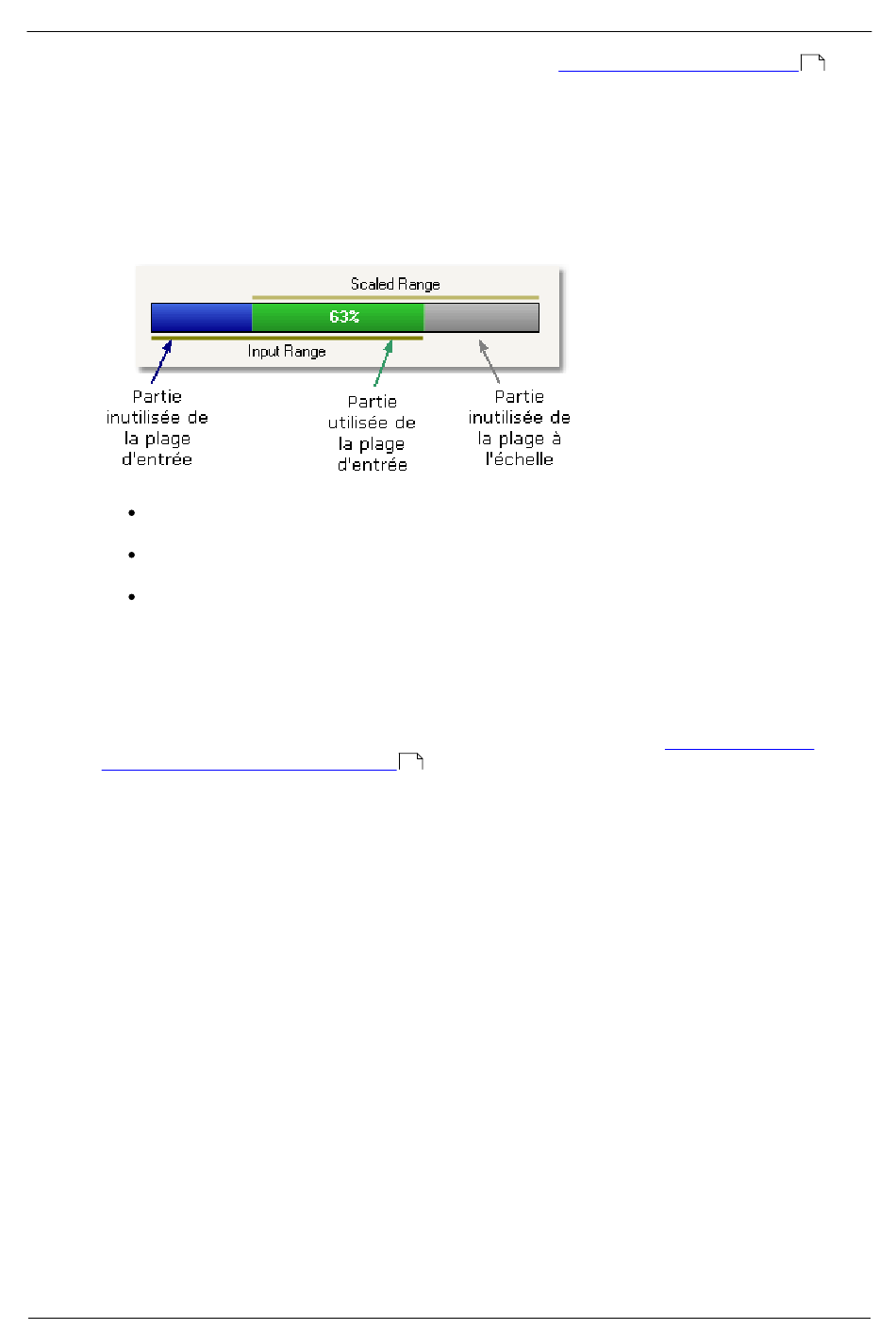

La barre d'utilisation de la plage
Ce diagramme au bas de la boîte de dialogue représente la relation entre la mise à
l'échelle et la plage d'entrée matérielle de l'oscilloscope
Vert
aussi importante que possible pour optimiser la résolution de l'oscilloscope.
Bleu
perdue.
Gris
- Parties de la plage à l'échelle non couvertes par la plage d'entrée. Elles
correspondent à l'espace perdu sur le graphique. La barre d'utilisation de la plage
peut ne pas représenter ces zones de manière très précise lorsqu'une mise à
l'échelle non linéaire est utilisée ; il est donc conseillé de toujours tester les
limites de la plage à l'échelle sur la vue de l'oscilloscope.
Terminer
Cliquer sur OK ou sur Annuler permet d'accéder à nouveau à la
Configuration manuelle des plages
Copyri g ht © 2007-2009 Pi c o Te chnology Ltd. Tous droi t s ré se rvé s.
- Section de la plage d'entrée utilisée par la plage à l'échelle. Elle doit être
- Zones inutilisées de la plage d'entrée. Elles correspondent à la résolution
Méthode de mise à l'échelle
.
56
.
boîte de dialogue
59
52
