Amorçage du PicoScope et de l'oscilloscope
Ce chapitre explique les concepts fondamentaux que vous devez connaître avant de
travailler avec le logiciel PicoScope. Si vous avez déjà utilisé un oscilloscope, la plupart
de ces idées vous sembleront familières. Vous pouvez ignorer la rubrique
l'oscilloscope
vous découvrez les oscilloscopes, prenez quelques minutes pour lire au moins les
rubriques
Bases de l'oscilloscope
5.1
Bases de l'oscilloscope
Un oscilloscope est un instrument de mesure qui affiche un graphique de la tension en

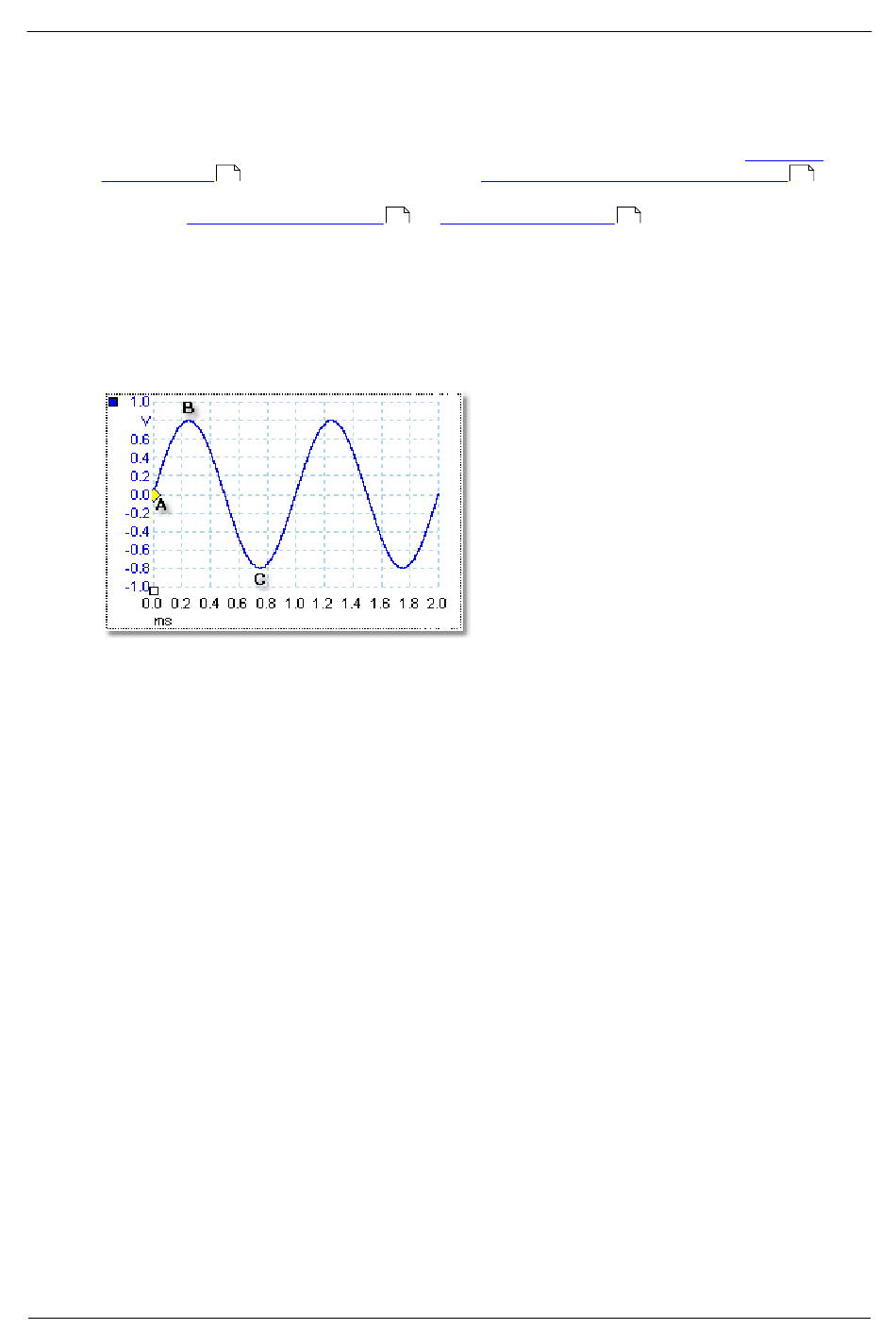

fonction du temps. Par exemple, l'illustration ci-dessous représente l'affichage typique
d'un écran d'oscilloscope lorsqu'une tension variable est connectée à l'une de ses voies
d'entrée.
Les affichages d'oscilloscope se lisent toujours de la gauche vers la droite. La
caractéristique tension-temps du signal est tracée sous forme de ligne appelée courbe
. Dans cet exemple, la courbe est bleue et commence au point A. Si vous regardez à
gauche de ce point, vous voyez le chiffre "0,0" sur l'axe de la tension, ce qui signifie
que la tension est de 0,0 V (volt). Si vous regardez sous le point A, vous voyez un
autre chiffre "0,0", cette fois sur l'axe de temps, qui indique que le temps est de 0,0 ms
(millisecondes) pour ce point.
Au point B, 0,25 millisecondes plus tard, la tension a atteint un pic positif de 0,8 volts.
Au point C, 0,75 millisecondes après le début, la tension a chuté pour atteindre un pic
négatif de -0,8 volts. Après 1 milliseconde, la tension est revenue à 0,0 volt et un
nouveau cycle est sur le point de débuter. Ce type de signal est appelé une onde
sinusoïdale, l'un des types de signaux avec plage illimitée que vous rencontrerez.
La plupart des oscilloscopes vous permettent d'ajuster les échelles verticale et
horizontale de l'affichage. L'échelle verticale est appelée la plage de tension (dans
notre exemple tout du moins, même si des échelles dans d'autres unités, comme les
milliampères, sont possibles). L'échelle horizontale est appelée la base de temps et
elle est mesurée en unités de temps (dans notre exemple, des millièmes de seconde).
psw.fr
et passer directement aux
8
8
Amorçag e du PicoScope et de l'oscilloscope
informations propres au PicoScope.
et
Bases du PicoScope
Copyri g ht © 2007-2009 Pi c o Te chnology Ltd. Tous droi t s ré se rvé s.
