106
7.5.2
Fichiers de formes d'ondes arbitraires
Certains oscilloscopes PC PicoScope ont un
activé via la
programmer le générateur de formes d'ondes arbitraires avec une forme d'onde
standard, comme une onde sinusoïdale ou carrée, ou bien avec une forme d'onde
arbitraire que vous créez ou que vous importez d'un fichier texte.

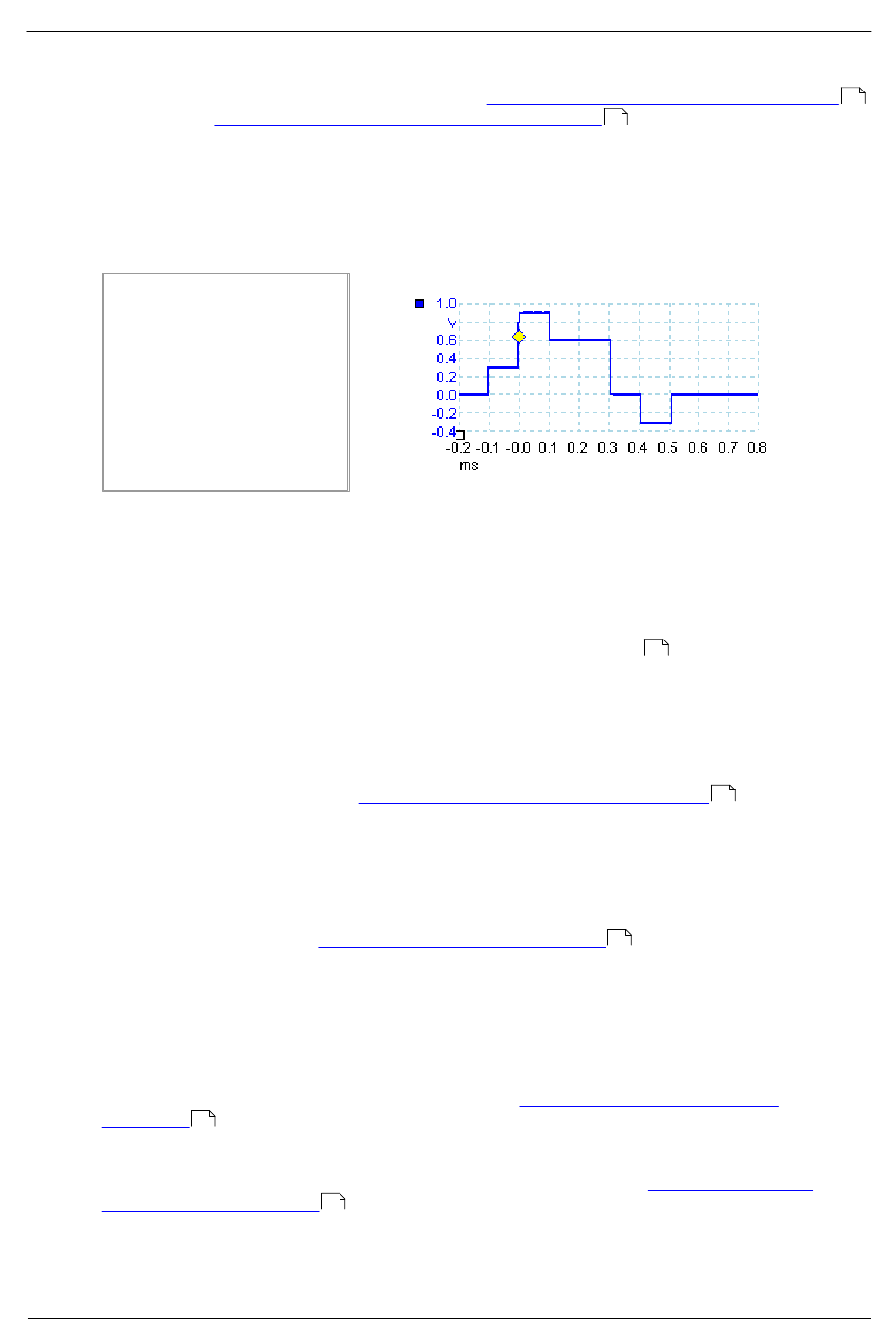

Un fichier texte pour PicoScope 6 est une liste de valeurs décimales en virgule
flottante, comme dans l'exemple suivant :
0.0
0.3
0.9
0.6
0.6
0.0
-0.3
0.0
0.0
0.0
Un fichier peut contenir entre 10 et 8 192 valeurs, suivant le nombre requis pour définir
la forme d'onde. Chaque ligne peut contenir plusieurs valeurs, auquel cas les valeurs
doivent être séparées par des tabulations ou des virgules.
Les valeurs sont des échantillons compris entre -1,0 et +1,0 et doivent être réparties
uniformément dans le temps. La sortie est mise à l'échelle en fonction de l'amplitude
sélectionnée dans la
sélectionné est ajouté si nécessaire. Par exemple, si l'amplitude du générateur de
signaux est réglée sur "1 V" et le décalage sur "0 V", une valeur d'échantillonnage de -
1,0 correspond à une sortie de -1,0 V et un échantillon de +1,0 correspond à une
sortie de +1,0 V.
Le fichier doit contenir exactement un cycle de la forme d'onde, qui est alors reproduite
à la vitesse spécifiée dans la
l'exemple ci-dessus, le générateur de signaux a été réglé sur 1 kHz, de sorte qu'un
cycle de la forme d'onde dure 1 ms. Il existe 10 échantillons dans la forme d'onde, de
sorte que chaque échantillon dure 0,1 ms.
Utilisation des fichiers enregistrés à partir du PicoScope 6
Le PicoScope 6 pouvant
une forme d'onde et la reproduire à l'aide du générateur de formes d'ondes arbitraires.
Vous devez tout d'abord modifier le fichier en supprimant les lignes d'en-tête et les
valeurs temporelles, de manière à ce que son format corresponde à l'exemple ci-dessus.
7.5.3
Fenêtre Générateur de formes d'ondes arbitraires
La fenêtre Forme d'onde arbitraire vous permet d'importer, éditer, tracer et exporter
des formes d'ondes arbitraires à charger dans
arbitraires
106
données au format CSV à des fins d'utilisation dans d'autres applications.
Ouvrez la fenêtre en cliquant sur le bouton Arbitraire dans la
Générateur de signaux
psw.fr
boîte de dialogue Générateur de signaux
®
boîte de dialogue Générateur de signaux.
boîte de dialogue Générateur de signaux
exporter des fichiers CSV et TXT
de votre oscilloscope. Vous pouvez également importer et exporter les
.
104
générateur de formes d'ondes arbitraires
. PicoScope peut
104
104
, vous pouvez capturer
36
legénérateur de formes d'ondes
boîte de dialogue
Copyri g ht © 2007-2009 Pi c o Te chnology Ltd. Tous droi t s ré se rvé s.
Barres d'outils et boutons
et le décalage
. Dans
104
106
