- Page 1 ® PicoScope Série 5000 A et B Oscilloscopes à résolution flexible Manuel d'utilisation ps5000ab.fr r5...
-
Page 2: Table Des Matières
1 Tableau de comparaison des modèles ....................11 2 Diagrammes des connecteurs ......................12 3 Informations sur les connecteurs ....................... 13 4 Compensation de sonde ........................14 6 Glossaire ........................... 15 Index ............................. 17 ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 3: Bienvenue

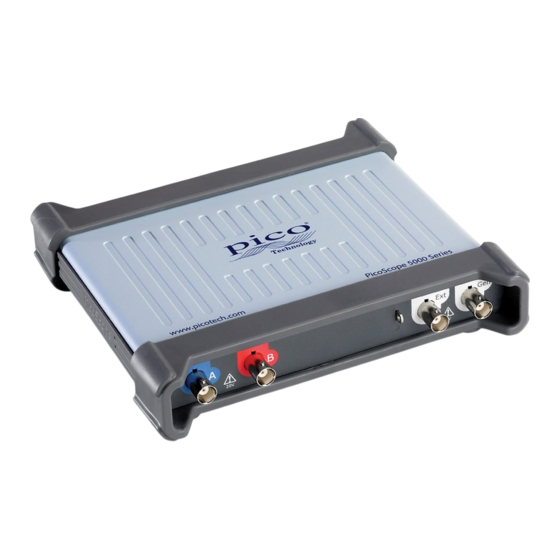

Manuel d'utilisation des oscilloscopes à résolution flexible de série PicoScope 5000 A et B Bienvenue Merci d'avoir acheté un oscilloscope à résolution flexible de série PicoScope 5000 de Pico Technology ! Les oscilloscopes à résolution flexible de série 5000 A et B de Pico Technology constituent une gamme d'instruments de mesure en temps réel à... -
Page 4: Introduction
Vigilance à l'égard des décharges statiques. Les décharges statiques peuvent endommager des pièces. Catégorie de surtension CEI 61010 Ne pas mettre le produit au rebut avec les déchets municipaux non triés ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 5: Utilisation Du Produit
Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. ps5000ab.fr r5... -
Page 6: Mise À La Terre
Intensité (A) Puissance (W) ü Modèles à 2 canaux ü ü Modèles à 4 1,5 A crête 7,5 W canaux Pour les instructions de connexion de votre oscilloscope, voir Installation. ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 7: Environnement
Le produit ne contient aucune pièce réparable par l'utilisateur. Les réparations, interventions ou étalonnages nécessitent un matériel d'essai spécialisé et doivent être réalisés par Pico Technology ou un prestataire de services agréé. Ces services peuvent être facturés à moins qu'ils ne soient couverts par la garantie Pico de cinq ans. -
Page 8: Notification Fcc
Attribution d'une licence. Le matériel contenu dans cette version est soumis à licence ; il n'est pas vendu. Pico Technology Limited (« Pico ») accorde une licence d'utilisation à la personne qui installe ce logiciel, dans les conditions précisées ci-après. -
Page 9: Marques Déposées
États-Unis et dans d'autres pays. Garantie Pico Technology garantit qu'à la livraison et pour une durée de 5 ans à compter de la date de livraison, sauf indication contraire, les marchandises seront dépourvues de défaut de matériau et de vice de fabrication. -
Page 10: Configuration Système Minimale Requise
La version 6.11 PicoScope et PicoSDK sont compatibles avec Windows XP SP3 et Vista SP2 en plus des versions Windows énumérées ci-dessus. Pour une meilleure performance, nous recommandons Windows 7 ou une version ultérieure. ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 11: Pack Contenu
CD du logiciel et de référence · Guide de démarrage rapide · Deux ou quatre (reportez-vous aux tableaux de comparaison des modèles pour de plus amples informations sur la sonde) Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. ps5000ab.fr r5... -
Page 12: Installation
Si une sonde est connectée à votre oscilloscope, vous devez voir un petit signal de 50 ou 60 Hz sur l'écran de l'oscilloscope lorsque vous touchez la pointe de la sonde avec votre doigt. ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 13: Informations Sur Le Produit
4 x 250 MHz Gén. de fonctions et générateur de PicoScope 5444B 200 MHz 512 Mé 256 Mé 4 x 250 MHz formes d'onde arbitraires * Partagée entre les canaux actifs Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. ps5000ab.fr r5... -
Page 14: Diagrammes Des Connecteurs
D. Canal d'entrée D 1. Sortie de compensation de la sonde 2. LED : rouge lorsque l'oscilloscope est connecté mais ne fonctionne pas. Clignote en vert lorsque l'oscilloscope capture des données. ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 15: Informations Sur Les Connecteurs
L'entrée EXT peut être utilisée comme source de déclenchement. Elle est sélectionnée à l'aide du menu déroulant de déclenchement du logiciel PicoScope, ou à l'aide d'un appel de fonction si vous écrivez votre propre logiciel. Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. ps5000ab.fr r5... -
Page 16: Compensation De Sonde
6. Suivez les instructions de compensation (ou « d'ajustement ») indiquées dans le document de la sonde. Remarque : si la sonde est déplacée vers un autre canal de l'oscilloscope, la procédure de compensation devra être répétée. ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. -
Page 17: Glossaire
±20 V signifie que l'oscilloscope peut mesurer des tensions entre -20 V et +20 V. Les tensions d'entrée hors de cette plage ne sont pas mesurées correctement mais n'endommagent pas l'appareil, à condition de rester dans les limites de protection indiquées dans les caractéristiques techniques. Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. ps5000ab.fr r5... - Page 18 USB 1.1. USB 3.0. Un port USB 3.0 utilise des vitesses de signalisation pouvant atteindre 5 gigabits par seconde et est compatible en amont avec USB 2.0 et USB 1.1. ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés.
-
Page 19: Index
Générateur de signaux 11, 12, 13 Spécifications 11 Glossaire 15 Taux d'échantillonnage maximal 11, 16 Installation 10 Temps de collecte 16 LED 12 USB 4, 10, 16 Logiciel PicoScope 10, 13 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés. ps5000ab.fr r5... - Page 20 Index USB 4, 10, 16 câble double 4, 10 câble simple 4, 10 port 12 ps5000ab.fr r5 Copyright © 2013–2017 Pico Technology Limited. Tous droits réservés.
