Manuel d'utilisation du PicoScope 6
6.5.2.4.1
Bo îte de dialo gue Table de recherche po ur mise à l'échelle

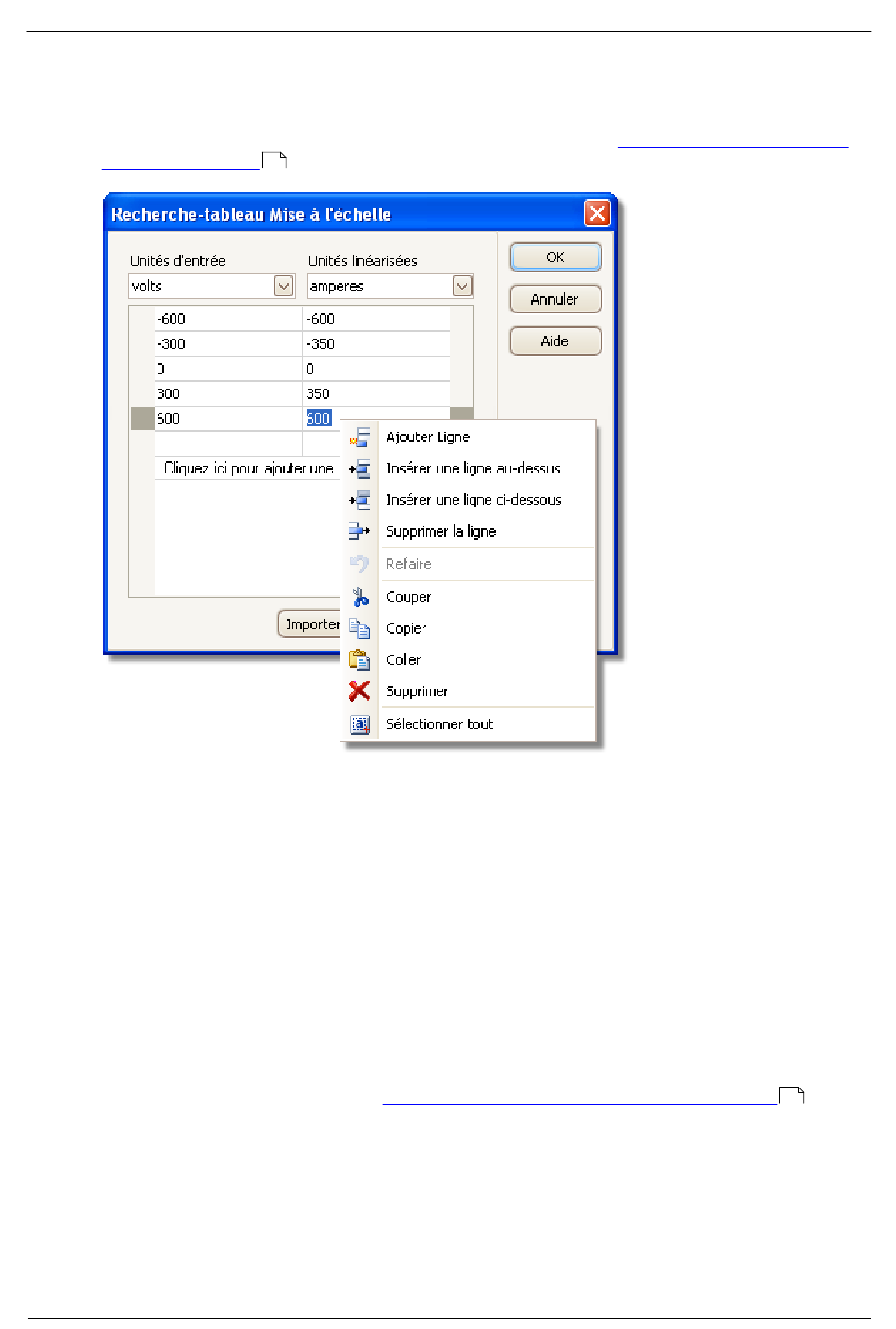

Cette boîte de dialogue vous permet de saisir une table de recherche pour étalonner
une sonde personnalisée. Vous y accédez en cliquant sur le bouton Créer une table
de recherche ou Editer la table de recherche... dans la
de mise à l'échelle
Édition de la table de recherche
Pour commencer, sélectionnez les valeurs adaptées dans les listes déroulantes Unités
d'entrée et Unités à l'échelle. Par exemple, si votre sonde est une pince électrique
générant une sortie de un millivolt par ampère sur la plage comprise entre -600
et +600 ampères, sélectionnez Millivolts pour Unités d'entrée et Ampères pour Unités
de sortie.
Ensuite, saisissez des données dans la table de mise à l'échelle. Cliquez sur la première
cellule vide en haut de la table et saisissez "-600", puis appuyez sur la touche Tab et
saisissez "-600". Lorsque vous voulez saisir la paire de valeurs suivantes, appuyez à
nouveau sur la touche Tab pour commencer une nouvelle ligne. Vous pouvez également
cliquer avec le bouton droit de la souris sur la table pour accéder à un menu d'options
beaucoup plus détaillé, comme illustré. Dans l'exemple ci-dessus, nous avons saisi une
réponse légèrement non linéaire ; si la réponse avait été linéaire, il aurait été plus facile
d'utiliser l'option linéaire dans la
Importer/Exporter
À l'aide des boutons Importer et Exporter, vous pouvez renseigner la table de
recherche à partir des données d'un fichier de texte avec séparation par des virgules
ou des tabulations, puis enregistrer la table de recherche dans un nouveau fichier.
Terminer
Copyri g ht © 2007-2009 Pi c o Te chnology Ltd. Tous droi t s ré se rvé s.
.
52
boîte de dialogue Méthode de mise à l'échelle
boîte de dialogue Méthode
52
53
.
