14
3.6.3

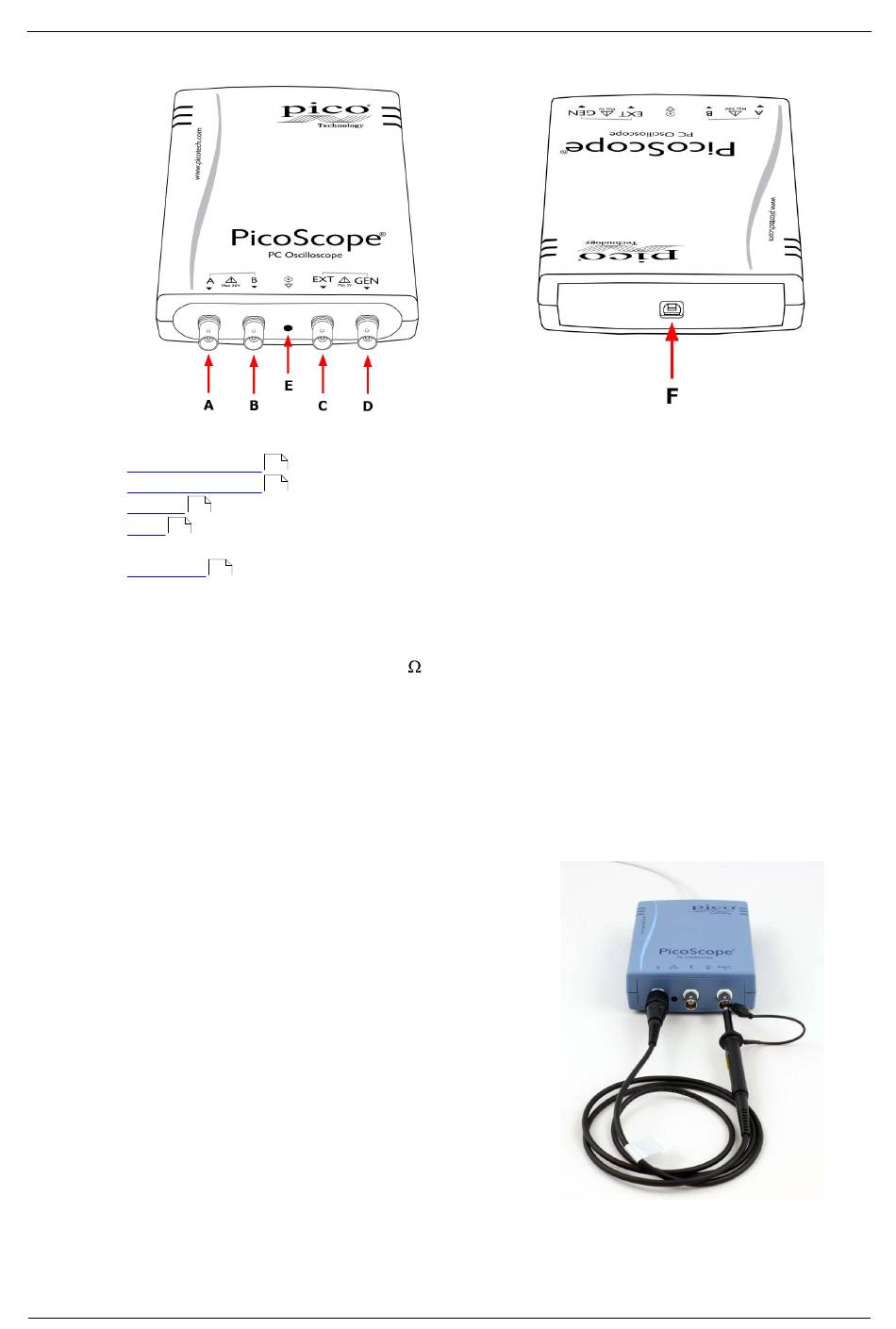

Schémas des connecteurs (PicoScope 2206 à 2208)
A.
Voie d'entrée A
B.
Voie d'entrée B
C.
Entrée
15
D.
GEN
15
E. DEL : indique quand l'oscilloscope échantillonne des données.
F.
Port USB
3.6.4
Entrées de signal
Les oscilloscopes PicoScope 2200 sont munis de connecteurs d'oscilloscope BNC. Les
entrées ont une impédance de 1 M
sondes d'oscilloscope standard, y compris les types atténués x10.
3.6.5
Compensation de sondes
Nous conseillons de compenser chaque sonde d'oscilloscope avant de l'utiliser avec
votre PicoScope. Les instructions de compensation spécifiques à la sonde sont incluses
dans le document fourni avec la sonde.
Connexion d'une sonde à étalonner
1. Connectez votre sonde comme indiqué à
droite
2. Exécutez le logiciel PicoScope.
3. Cliquez sur le bouton AWG et réglez le
générateur de formes d'ondes arbitraires de
sorte qu'il génère une onde carrée de 1 kHz,
1 volt.
4. Suivez les instructions de compensation (ou
« d'ajustement ») indiquées dans le
document de la sonde.
ps2200.fr
14
14
de déclenchement EXT
du générateur de signaux
15
; elles sont ainsi compatibles avec toutes les
Copyright © 2008-2012 Pico Technology Limited. Tous droits réservés.
