10
3.5
Connexions
3.5.1

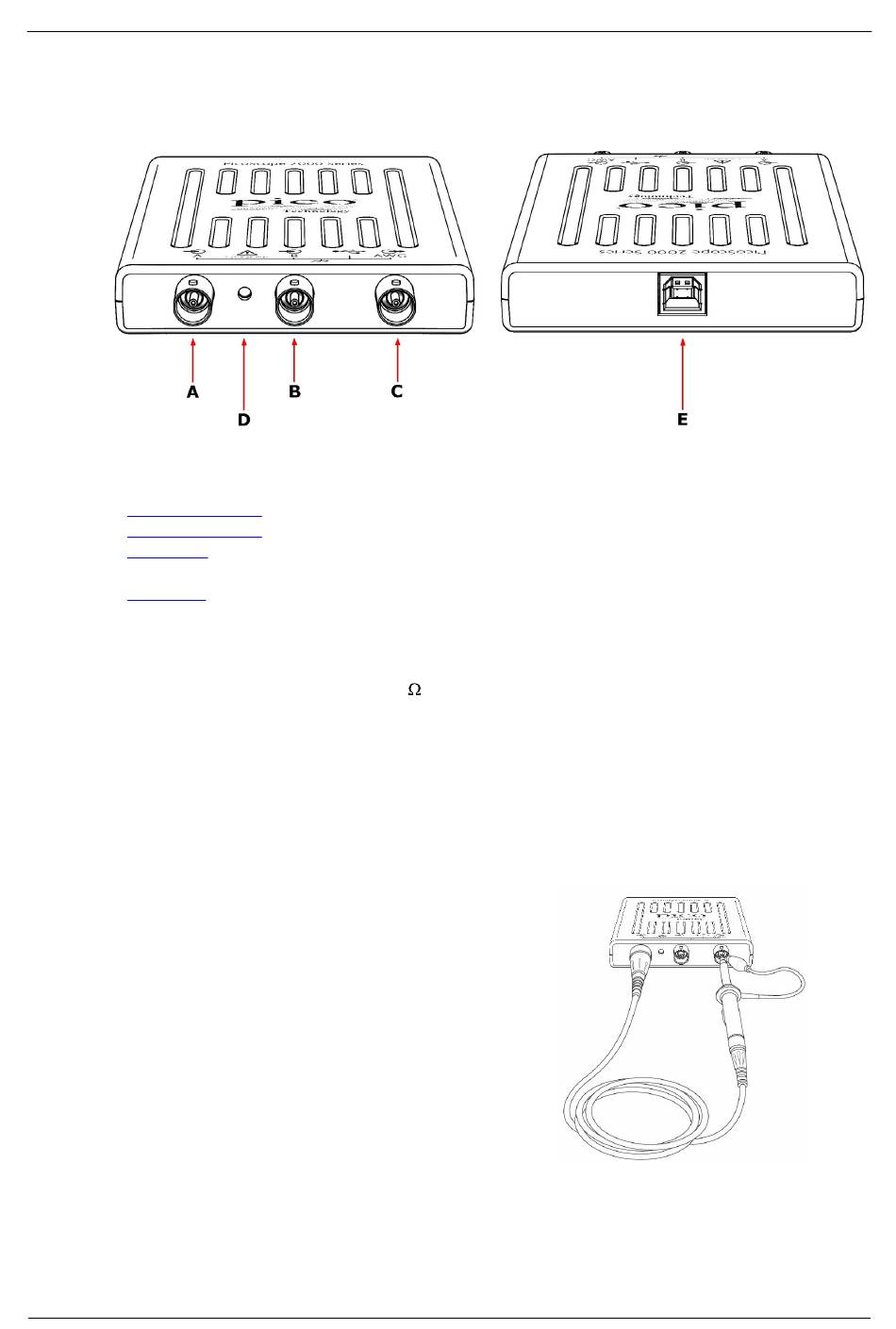

Schémas des connecteurs
A.
Voie d'entrée A
B.
Voie d'entrée B
C.
Sortie du
D. LED : indique quand l'oscilloscope échantillonne des données.
E.
Port USB
3.5.2
Entrées de signal
Les oscilloscopes PicoScope 2200A sont munis de connecteurs d'oscilloscope BNC. Les
entrées ont une impédance de 1 M
d'oscilloscope standard, y compris celles de type atténué x10.
3.5.3
Compensation de sondes
Nous conseillons de compenser chaque sonde d'oscilloscope avant de l'utiliser avec
votre PicoScope. Les instructions de compensation spécifiques à la sonde sont incluses
dans le document fourni avec la sonde.
Connexion d'une sonde à compenser
1. Connectez votre sonde à la sortie du
générateur de signaux, comme indiqué à
droite.
2. Exécutez le logiciel PicoScope.
3. Cliquez sur le bouton AWG et réglez le
générateur de formes d'ondes arbitraires de
sorte qu'il génère une onde carrée de 1 kHz,
1 volt.
4. Suivez les instructions de compensation (ou
« d'ajustement ») indiquées dans le
document de la sonde.
ps2200a.fr r2
générateur de formes d'ondes arbitraires
et sont ainsi compatibles avec toutes les sondes
Copyright © 2013–2015 Pico Technology Limited. Tous droits réservés.
Informations sur le produit
