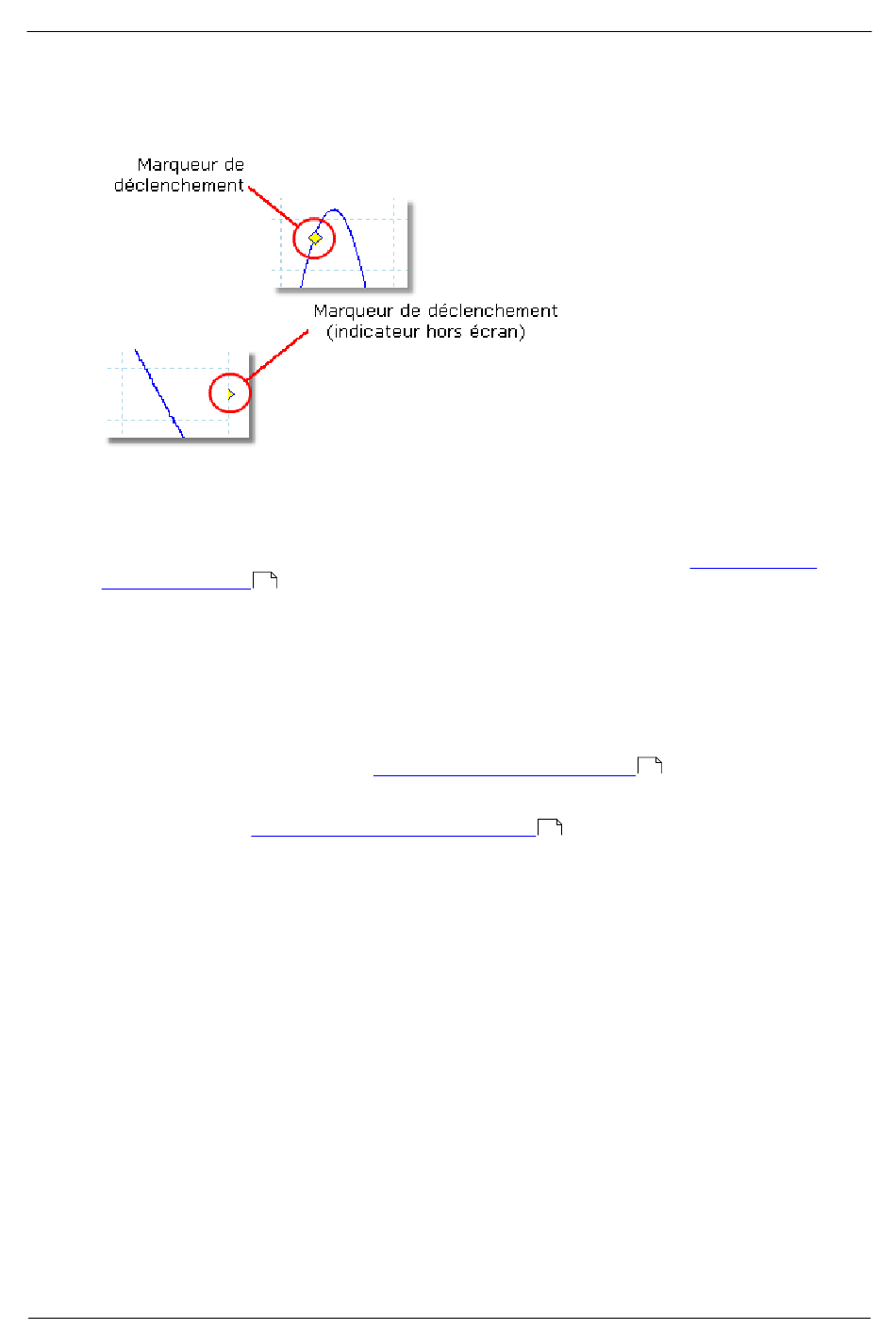

Marqueur de déclenchement
Le marqueur de déclenchement affiche le niveau et le minutage du point de
déclenchement.
La hauteur du marqueur sur l'axe vertical montre le niveau auquel le déclenchement est
défini et sa position sur l'axe des temps montre le moment auquel il se produit.
Vous pouvez déplacer le marqueur de déclenchement en le faisant glisser avec la souris
ou, pour une commande plus précise, en utilisant les boutons de la
Déclenchement
Autres formes de marqueur de déclenchement
Si la vue de l'oscilloscope est zoomée et centrée de sorte que le point de
déclenchement n'apparaît pas à l'écran, le marqueur de déclenchement hors écran (voir
ci-dessus) apparaît à côté du graticule pour indiquer le niveau de déclenchement.
En mode Retard post-déclenchement, le marqueur de déclenchement est
provisoirement remplacé par la
ajustez le retard post-déclenchement.
Lorsque certains
déclenchement se transforme en marqueur de fenêtre, qui affiche les seuils de
déclenchement supérieur et inférieur.
psw.fr
.
113
flèche post-déclenchement
types de déclenchement avancé
Amorçag e du PicoScope et de l'oscilloscope
17
sont utilisés, le marqueur de
116
