22
Quantification de l'amélioration de la résolution
La table ci-dessous montre la taille du filtre à moyenne mobile pour chaque paramètre
d'amélioration de la résolution. Une taille supérieure de filtre requiert un taux
d'échantillonnage supérieur pour représenter un signal donné sans effet secondaire
significatif (voir ci-dessus).
Amélioration
de la résolution
e (bits)
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
Exemple. Votre oscilloscope est un PicoScope 5204 (résolution = 8 bits). Vous avez
sélectionné une résolution effective de 9.5 bits. L'amélioration de la résolution est
donc :
e = 9,5 - 8,0 = 1,5 bits.
La table montre que c'est possible avec une moyenne mobile de :
n = 8 échantillons.
Ce chiffre donne une indication de l'effet de filtrage que l'amélioration de la résolution
aura sur le signal. Le meilleur moyen de voir l'effet réel du filtre passe-bas est d'ajouter
une vue du spectre et d'observer la forme du plancher de bruit (essayez de faire glisser
le décalage de l'axe vers le haut pour y voir plus clair).
5.13

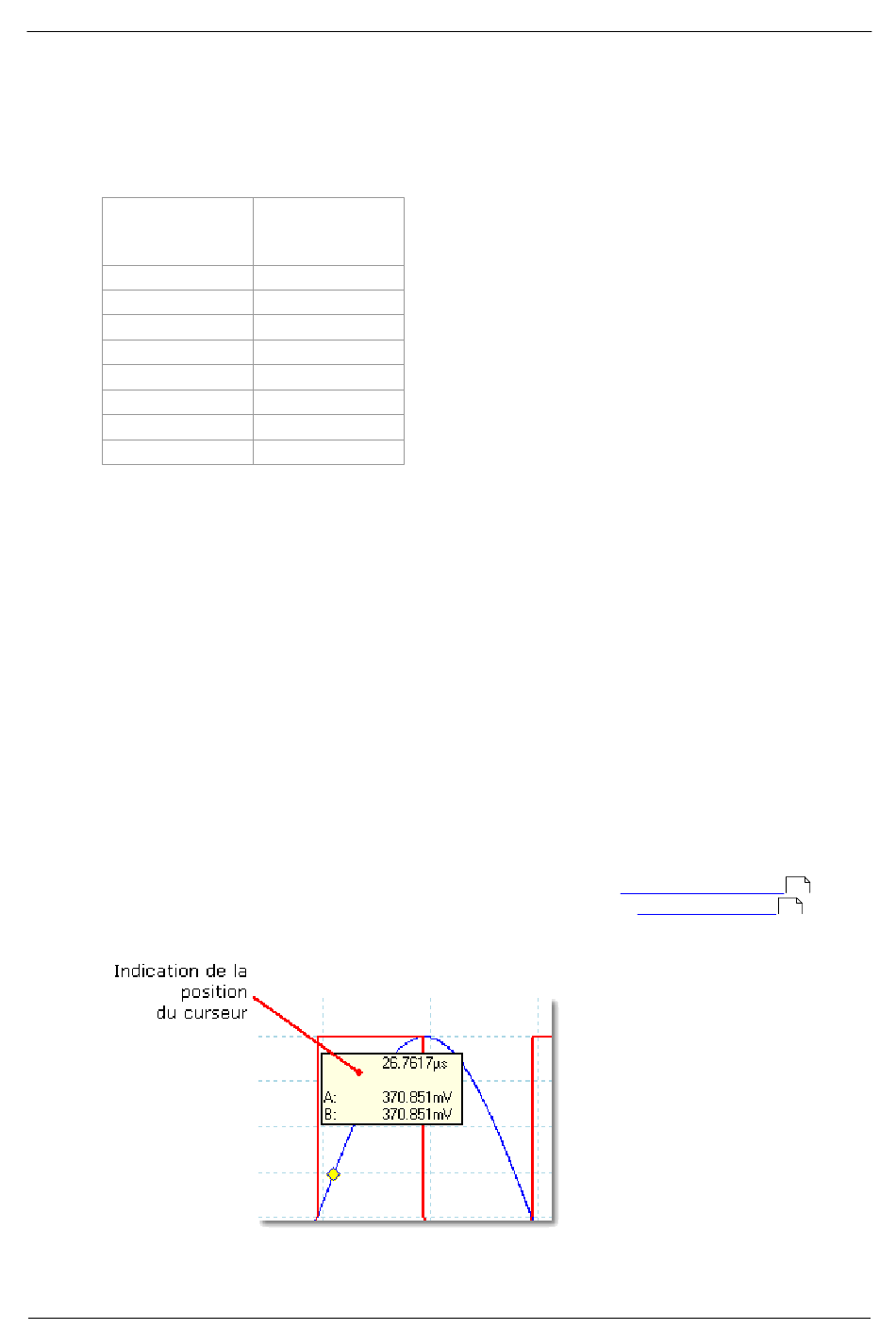

Indication de la position du curseur
L'indication de la position du curseur est une zone qui affiche les valeurs des axes
horizontal et vertical à l'emplacement du curseur. Cette zone s'affiche temporairement
lorsque vous cliquez sur l'arrière-plan d'une vue. Dans une
affiche les valeurs de temps et de signal, alors que dans une
affiche les valeurs de fréquence et de signal.
Indication de la position du curseur dans une vue
psw.fr
Nombre de
valeurs
n
2
4
8
16
32
64
128
256
d'oscilloscope
Amorçag e du PicoScope et de l'oscilloscope
vue d'oscilloscope,
vue de spectre,
Copyri g ht © 2007-2009 Pi c o Te chnology Ltd. Tous droi t s ré se rvé s.
elle
14
elle
18
